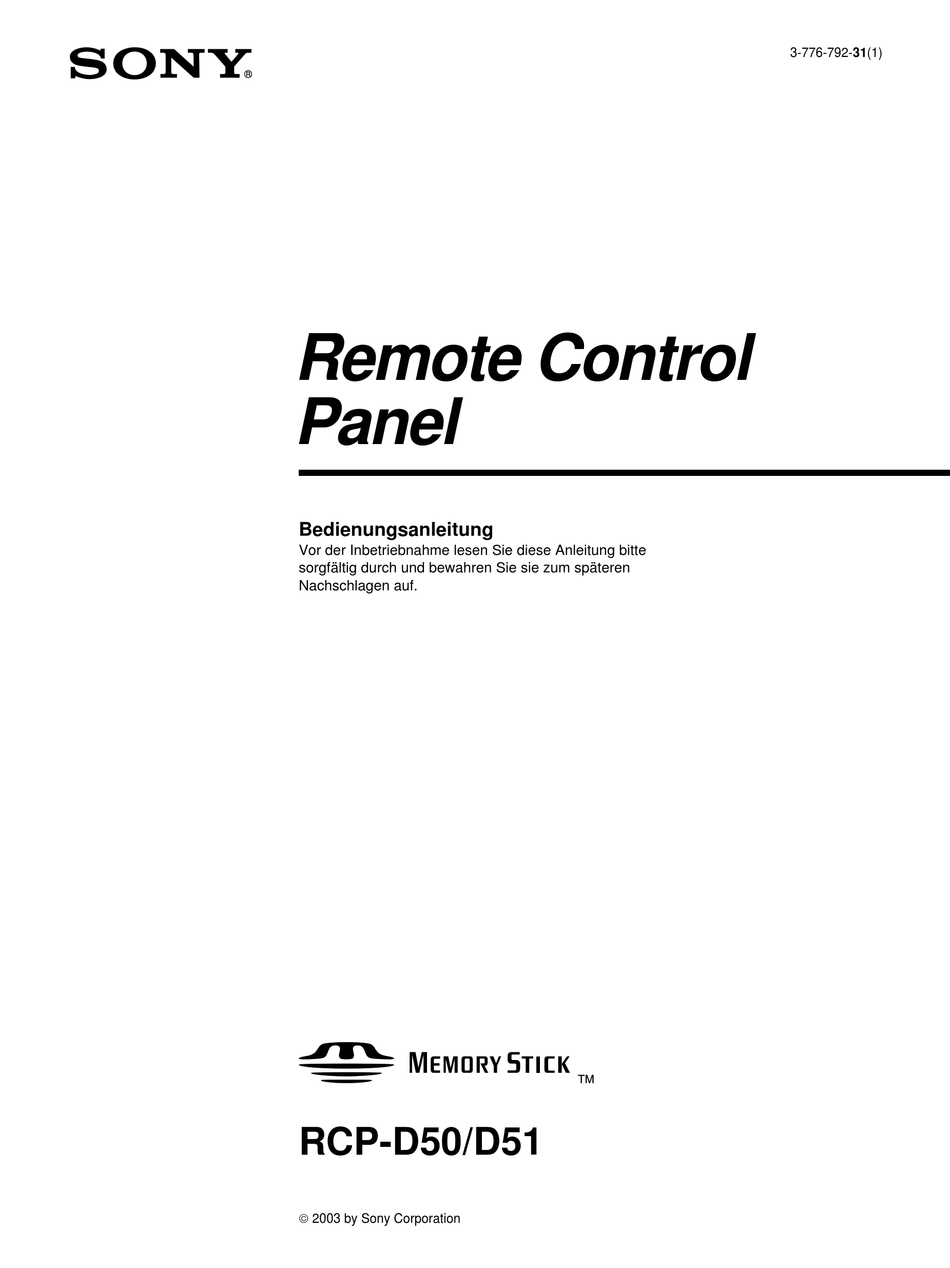

Remote Control
Panel
Bedienungsanleitung
Vor der Inbetriebnahme lesen Sie diese Anleitung bitte
sorgfältig durch und bewahren Sie sie zum späteren
Nachschlagen auf.
RCP-D50/D51
 2003 by Sony Corporation
3-776-792-31(1)

Werbung

Inhaltsverzeichnis
loading

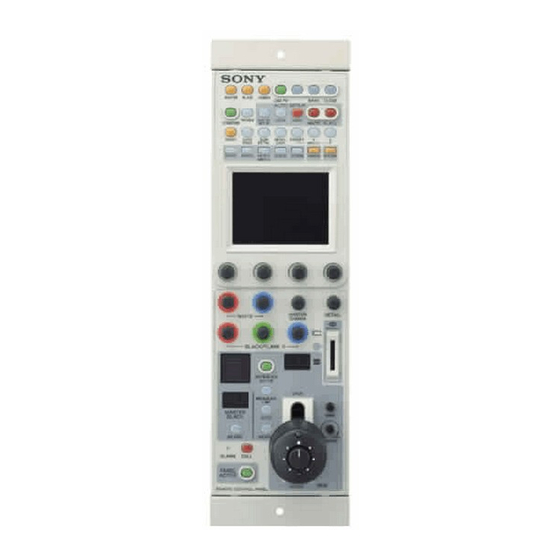

Inhaltszusammenfassung für Sony RCP-D51

  • Seite 1 3-776-792-31(1) Remote Control Panel Bedienungsanleitung Vor der Inbetriebnahme lesen Sie diese Anleitung bitte sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. RCP-D50/D51  2003 by Sony Corporation...
  • Seite 2 WARNUNG Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal. Für Kunden in Europa Dieses Produkt besitzt die CE-Kennzeichnung und erfüllt die EMV-Richtlinie (89/336/EWG) der EG-Kommission.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Überblick ..................4 Merkmale................... 4 Lage und Funktionen der Bedienungselemente ......5 Steuerpult................... 5 Anschlussfeld .................. 13 Einbau in eine Konsole ............... 14 Menüstruktur und grundlegende Menüeinstellungen ....15 Grundlegende Menüeinstellungen ........... 15 Grundstruktur des Menüs ..............16 Menüparameter der Kameras der DXC-D50-Serie ......20 Menüparameter der Kameras der DXC-D30/D35-Serie ....
  • Seite 4: Überblick

    D35 und DXC-637 bestimmt. Mit Ausnahme der Der LCD-Schirm des Fernsteuerpultes zeigt Blenden- und Hauptschwarzwerteinstellung sind die verschiedene Kamera-Einstellzustände, wie Modelle RCP-D50 und RCP-D51 identisch. Das RCP-D50 besitzt für die Blenden- und beispielsweise die Einstellung des optischen Filters, die Extender-Einstellung usw., an. Außerdem wird auf...
  • Seite 5: Lage Und Funktionen Der Bedienungselemente

    REMOTE CONTROL PANEL RCP-D50 BLACK/FLARE 7 Kameranummer/Signallampen- Anzeigefeld MASTER BLACK SENS RELATIVE IRIS/ CLOSE OPEN COARSE M.BLACK LINK Blenden/Hauptschwarzwert-Einstellblock AUTO IRIS/M.BLACK ACTIVE (Seite 12) 8 ALARM-Anzeige ALARM CALL 9 CALL-Taste 0 PANEL ACTIVE-Taste PANEL ACTIVE IRIS REMOTE CONTROL PANEL RCP-D51...
  • Seite 6 Lage und Funktionen der Bedienungselemente 1 MASTER- und SLAVE-Tasten 5 WHITE-Regler (manueller Weißabgleich) Beim Weißabgleich mehrerer Kameras kann mit Zum Einstellen des manuellen Weißabgleichs. diesen Tasten zwischen Master und Slave gewählt Der linke Regler ist für das R-Signal und der rechte für werden.
  • Seite 7 0 PANEL ACTIVE-Taste C CLOSE-Taste Wird diese Taste gedrückt und leuchtet sie auf, kann Durch Drücken dieser Taste wird die Blende das Kamerasystem über das Pult gesteuert werden geschlossen, und die Taste leuchtet auf. Durch (Status „Pult aktiv“). erneutes Drücken wird die Blende wieder geöffnet, Die IRIS/M.BLACK ACTIVE-Taste im Blenden/ und die Taste erlischt.
  • Seite 8: Lage Und Funktionen Der Bedienungselemente

    Lage und Funktionen der Bedienungselemente Hinweis Hinweis Tritt bei der Einstellung ein Fehler auf, blinkt die Wenn „Check Memory Stick“ auf dem LCD-Schirm Taste. im Menüsteuerblock erscheint, vergewissern Sie sich, dass der Memory Stick ausreichend Speicherplatz qf Weißabgleich-Steuertasten besitzt und richtig formatiert wurde. Einzelheiten zum Memory Stick finden Sie auf Seite 56.
  • Seite 9: Menüeinstellblock

    Zeichen und Menüanzeige dieser Einheit. (Bei Verwendung einer CCU erscheint das Kamerabild mit den eingeblendeten Zeichen nicht.) Wenn bei der CCU-TX7 kein Kamerabild erscheint, wenden Sie sich an Ihren Sony-Händler. 3 LCD-Berührungsschirm Zeigt normalerweise den Status an ( siehe Seite 16 Nach Drücken der MENU-Taste erscheint das Menü...
  • Seite 10 Lage und Funktionen der Bedienungselemente Blenden/Hauptschwarzwert-Einstellblock (RCP-D50) 3 IRIS/M.BLACK LINK-Taste 4 IRIS/M.BLACK ACTIVE-Taste 5 AUTO-Taste 6 Blendennummer-Display 7 EXT-Anzeige IRIS/M.BLACK ACTIVE OPEN IRIS/M.BLACK 1 MASTER BLACK-Display LINK 8 SENS-Regler MASTER SENS BLACK AUTO 2 MASTER BLACK RELATIVE- 9 COARSE-Regler Taste RELATIVE RELATIVE CLOSE...
  • Seite 11 Siehe Tabelle „Blendeneinstellfunktionen“ auf der rechten Blenden- Blende innerhalb des (RCP-D50)/ Seite. Relativwerten mit den SENS- und IRIS-Regler zwischen OPEN und COARSE-Reglern (RCP-D51) 0 Hauptschwarzwert-Einstellring CLOSED. festgelegten Bereichs. Dient zum manuellen Einstellen des Zum Einstellen der Zum Einstellen der COARSE- Relativwerte des unteren Grenze von Hauptschwarzwertpegels.
  • Seite 12 Lage und Funktionen der Bedienungselemente Blenden/Hauptschwarzwert-Einstellblock (RCP-D51) 4 IRIS RELATIVE-Taste 5 IRIS/M.BLACK LINK-Taste 1 MASTER BLACK-Display 6 Blendennummer-Display 7 EXT-Anzeige 2 MASTER BLACK-Regler 8 SENS-Regler MASTER 9 COARSE-Regler BLACK RELATIVE IRIS/ SENS CLOSE OPEN M.BLACK COARSE LINK 3 IRIS/M.BLACK ACTIVE-Taste AUTO IRIS/M.BLACK...
  • Seite 13: Anschlussfeld

    6 Blendennummer-Display Anschlussfeld Zeigt die momentane Blendennummer an. Bei geschlossener Blende erscheint „CL“. Ist eine Kamera der DXC-D50-Serie angeschlossen, erscheint bei maximaler Blendennummer die Anzeige „OP“. 1 MONITOR-Buchse 2 CCU/CAMERA-Buchse 7 EXT-Anzeige (Objektiv-Extender) 3 EXT I/O-Buchse Leuchtet, wenn der Objektiv-Exdenter verwendet wird. CCU/ EXT I/O MONITOR...
  • Seite 14: Einbau In Eine Konsole

    Einbau in eine Konsole Die RCP-D50/D51 kann wie folgt in einer Konsole montiert werden.
  • Seite 15: Menüstruktur Und Grundlegende Menüeinstellungen

    Menüstruktur und grundlegende Menüeinstellungen Die RCP-D50/D51 ermöglicht ein menügesteuertes Wenn das gewählte Menü aus mehreren Seiten Einstellen verschiedener Funktionen des Systems. besteht Besteht das Menü aus mehreren Seiten (wie beispielsweise das Paint-Menü), können Sie mit v oder V zu anderen Seiten blättern. Grundlegende Siehe „Anfangsanzeige (Paint-Menü)“...
  • Seite 16: Grundstruktur Des Menüs

    Menüstruktur und grundlegende Menüeinstellungen Grundstruktur des Menüs Statusanzeige Wenn Sie weder ein Menü noch das Signal der Kamera gewählt haben, erscheint auf dem LCD- Schirm folgende Statusanzeige: Die Statusanzeige zeigt lediglich den eingestellten Wert jedes Hier werden Verschlusszeit und Parameters. Die Einstellung erfolgt Hauptverstärkung angezeigt.
  • Seite 17: Einstellanzeige (Paint-Menü)

    Einstellanzeige (Paint-Menü) Nachdem Sie einen Parameter in der Anfangsanzeige des Paint-Menüs gewählt haben, erscheint im unteren Bereich die Einstellanzeige für den Parameter. Beispiel: Eine Kamera der DXC-D50-Serie ist angeschlossen und in der Anfangsanzeige von PAINT 1 wird „White“ gewählt. Hier erscheint der Name des in der Anfangsanzeige gewählten Parameters.
  • Seite 18: Funktionsmenü

    Menüstruktur und grundlegende Menüeinstellungen Funktionsmenü Wenn im Menüeinstellblock die FUNCTION-Taste gedrückt wurde und aufleuchtet, erscheint das Szenendatei-Einstellmenü. Wenn „Operation“ gewählt ist Beispiel: Eine Kamera der DXC-D50-Serie ist angeschlossen Hier wird die Nummer des an der Filter Opera- Lens Kamera gewählten ND-Filters tion /Pan angezeigt.
  • Seite 19: Monitorausgangs-Einstellanzeige (Erweitertes Menü)

    Monitorausgangs-Einstellanzeige (Erweitertes Menü) Wird [Monitor Select] in der Anzeige des Paint-Menüs gedrückt, erscheint im oberen Bereich die Montitorausgangs-Einstellanzeige. Bei Anschluss der CCU-TX7 können die WF/PIX-Ausgangssignale gewählt werden. Monitor Select R/G/B: Zur individuellen Wahl der Signale R, G oder B. RGB: Zur gemeinsamen Wahl der Monitor Durch erneutes Drücken Select...
  • Seite 20: Menüparameter Der Kameras Der Dxc-D50-Serie

    Menüstruktur und grundlegende Menüeinstellungen Menüparameter der Kameras der DXC-D50-Serie Die mit • markierten „Parameter“ werden mit den Tabelle werden nur im Advanced-Einstellmodus Reglern eingestellt. Die anderen Parameter werden angezeigt. über das Menü eingestellt. Die Umschaltung zwischen Normal- und Advanced- Die Parameter hängen davon ab, ob die Einheit in den Einstellmodus erfolgt mit Security (Status) von RCP Advanced- oder den Normal-Einstellmodus geschaltet Config im OTHERS-Menü.
  • Seite 21 Seite Menü Untermenü Parameter Funktion Paint 2 Detail Detail 1 • Level Zum Einstellen des Detailpegels (Konturkorrektur). • H/V Ratio Zum Einstellen des Verhältnisses von V-Detail (vertikal) zu H-Detail (horizontal) der Detail-Korrektur. Mit größerem Wert vergrößert sich der V-Detail-Anteil. • Frequency Zum Einstellen der Boostfrequenz (Stärke der Konturlinien) der Detail-Korrektur.
  • Seite 22 Menüstruktur und grundlegende Menüeinstellungen Seite Menü Untermenü Parameter Funktion Paint 3 Skin Matrix Skin Matrix Zum Ein-/Ausschalten der Skin-Matrixfunktion. (Fortsetzung) • Hue Zur Farbtoneinstellung des festgelegten Bereichs. • Sat Zur Farbsättigungseinstellung des festgelegten Bereichs. Paint 4 White Clip • Master Zur Weiß-Clip-Einstellung (höchster Weißpegel).
  • Seite 23: Funktionsmenü (Bei Dxc-D50-Serie)

    Funktionsmenü (bei DXC-D50-Serie) Menü Parameter Funktion Operation Jump menu 1 Zum Abrufen des Einstellschirms, der in „Menu Set“ dem Menü 1 zugeordnet wurde (Ausgangszustand: Weiß von Paint 1). Jump menu 2 Zum Abrufen des Einstellschirms, der in „Menu Set“ dem Menü 2 zugeordnet wurde (Ausgangszustand: Schwarz von Paint 1).
  • Seite 24 Menüstruktur und grundlegende Menüeinstellungen OTHERS-Menü (bei DXC-D50-Serie) Menü Sekundär- Untermenü Parameter Funktion menü Adjusting White Shading • R Zum Einstellen der V-Weißschattierung (Vertikalvariation von Weiß) des R-Signals. • G Zum Einstellen der V-Weißschattierung des G-Signals. • B Zum Einstellen der V-Weißschattierung des B-Signals. Camera Camera ID CAM ID IND...
  • Seite 25 Menü Sekundär- Untermenü Parameter Funktion menü RCP Config RE Setting BLACK/FLARE Zur Wahl der Funktion des BLACK/FLARE-Reglers. (Fortsetzung) Black: Einstellen der Schwarzbalance. Flare: Einstellen der Flarebalance. VR Setting VR STD Mode Zur Wahl des Anfangsmodus der IRIS- oder MASTER BLACK- Einstellung: Absolut oder Relativ.
  • Seite 26 Menüstruktur und grundlegende Menüeinstellungen Menü Sekundär- Untermenü Parameter Funktion menü RCP Config Security Engineer Mode Zum Festlegen, ob „Status“, „Menu Set“ und „Code No.“ angezeigt (Fortsetzung) werden oder nicht. (Bei eingeschaltetem Ingenieur-Modus erscheinen alle Operative-Menüparameter unabhängig von der Advance-Modus-Einstellung.) Status Advance Mode Zum Umschalten zwischen Normal- und Advanced-Einstellmodus des Menüs.
  • Seite 27: Menüparameter Der Kameras Der Dxc-D30/D35-Serie

    Menüparameter der Kameras der DXC-D30/D35-Serie Die mit • markierten „Parameter“ werden mit den Tabelle werden nur im Advanced-Einstellmodus Reglern eingestellt. Die anderen Parameter werden angezeigt. über das Menü eingestellt. Die Umschaltung zwischen Normal- und Advanced- Die Parameter hängen davon ab, ob die Einheit in den Einstellmodus erfolgt mit Security (Status) von RCP Advanced- oder den Normal-Einstellmodus geschaltet Config im OTHERS-Menü.
  • Seite 28 Menüstruktur und grundlegende Menüeinstellungen Seite Menü Untermenü Parameter Funktion Paint 2 Detail Detail 1 • Level Zum Einstellen des Detailpegels (Konturkorrektur). • H/V Ratio Zum Einstellen des Verhältnisses von V-Detail (vertikal) zu H- Detail (horizontal) der Detail-Korrektur. Mit größerem Wert vergrößert sich der V-Detail-Anteil.
  • Seite 29 Seite Menü Untermenü Parameter Funktion Paint 2 Skin Detail Skin Detail 1 Detail Gate Zum Ein-/Ausschalten des Skin-Gate-Bereichs (angestrebter (Fortsetzung) Farbbereich der Skin-Detail-Korrektur oder Skin-Matrix- Einstellung). Skin DTL Zum Ein-/Ausschalten der Skin-Detail-Funktion (die die Konturkorrektur im gewählten Bereich unterdrückt). Auto Skin Durch Drücken dieser Taste wird das Gerät auf Bereitschaft geschaltet, und beim Starten werden automatisch die Daten des Skin- Gate-Bereichs abgerufen.
  • Seite 30 Menüstruktur und grundlegende Menüeinstellungen Seite Menü Untermenü Parameter Funktion Paint 3 Knee/DL Zum Ein-/Ausschalten der DynaLatitude-Funktion (diese Funktion nimmt nach Auswertung des Kontrastunterschieds zwischen den dunklen und hellen Bildteilen eine automatische Einstellung vor). Knee Preset Zum Ein-/Ausschalten der Kniekorrektur mit voreingestelltem Wert. Auto Knee Zum Ein-/Ausschalten der Auto Knee-Funktion.
  • Seite 31 Funktionsmenü (der DXC-D30/D35-Serie) Menü Untermenü Parameter Funktion Operation Jump menu 1 Zum Abrufen des Einstellschirms, der in „Menu Set“ dem Menü 1 zugeordnet wurde (Ausgangszustand: Weiß von Paint 1). Jump menu 2 Zum Abrufen des Einstellschirms, der in „Menu Set“ dem Menü 2 zugeordnet wurde (Ausgangszustand: Schwarz von Paint 1).
  • Seite 32 Menüstruktur und grundlegende Menüeinstellungen Menü Untermenü Parameter Funktion Lens/Pan Option 1 Zum Ein-/Ausschalten der Optionsteuerfunktion 1. Option 2 Zum Ein-/Ausschalten der Optionsteuerfunktion 2. • Focus Zum Fokussieren. • Zoom Zum Zoomen. • Pan Zum Schwenken des Stativkopfes. • Tilt Zum Neigen des Stativkopfes. Der Parameter „Lens/Pan“...
  • Seite 33 Menü Sekundär- Untermenü Parameter Funktion menü RCP Config RCP Buzzer • Call Zum Einstellen der Ruftonlautstärke. Adjusting Volume • Touch Zum Einstellen des Bestätigungstons beim Berühren des Schirms. • Switch Zum Einstellen der Lautstärke des Bestätigungstons der Leuchtschalter. • Master Zum Einstellen der Gesamtlautstärke des Summers.
  • Seite 34 Menüstruktur und grundlegende Menüeinstellungen Menü Sekundär- Untermenü Parameter Funktion menü RCP Config Comm Link Gain Zum Ein-/Ausschalten der Verstärkungs-Einstellverkopplung (Fortsetzung) (gleichzeitige Einstellung mehrerer Kameras). Shutter Zum Ein-/Ausschalten der Verschlusszeit-Einstellverkopplung. R/B White Zum Ein-/Ausschalten der Weiß-R/B-Verkopplung. R/B Black Zum Ein-/Ausschalten der Schwarz-R/B-Einstellverkopplung. R/G/B Flare Zum Ein-/Ausschalten der Flare-R/G/B-Einstellverkopplung.
  • Seite 35 Menü Sekundär- Untermenü Parameter Funktion menü LCD Brightness/Contrast • Bright Zum Einstellen der Helligkeit des LCD-Schirms. • Cont Zum Einstellen des Kontrastes des LCD-Schirms. LCD Moni. LCD Monitor • Bright Zum Einstellen der Helligkeit des LCD-Schirms dieses Pultes, wenn Brightness/Contrast das Kamerabild angezeigt wird.
  • Seite 36: Menüparameter Der Kameras Der Dxc-637-Serie

    Menüstruktur und grundlegende Menüeinstellungen Menüparameter der Kameras der DXC-637-Serie Die mit • markierten „Parameter“ werden mit den Die Parameter hängen davon ab, ob die Einheit in den Reglern eingestellt. Die anderen Parameter werden Advanced- oder den Normal-Einstellmodus geschaltet über das Menü eingestellt. Eine Kamera der DXC- ist.
  • Seite 37: Funktionsmenü (Der Dxc-637-Serie)

    Funktionsmenü (der DXC-637-Serie) Menü Parameter Funktion Operation Jump menu 1 Zum Abrufen des Einstellschirms, der in „Menu Set“ dem Menü 1 zugeordnet wurde (Ausgangszustand: Weiß von Paint 1). Jump menu 2 Zum Abrufen des Einstellschirms, der in „Menu Set“ dem Menü 2 zugeordnet wurde (Ausgangszustand: Schwarz von Paint 1).
  • Seite 38 Menüstruktur und grundlegende Menüeinstellungen OTHERS-Menü (der DXC-637-Serie) Menü Sekundär- Untermenü Parameter Funktion menü Camera Title ID Title IND Zum Ein-/Ausschalten der Titelanzeige, während sich die Kamera Config im Farbbalkenmodus befindet. Clock IND Zur Wahl des Uhranzeigemodus. Cam: Die Uhrzeit wird ständig eingeblendet. Off: Die Uhrzeit wird nicht eingeblendet.
  • Seite 39 Menü Sekundär- Untermenü Parameter Funktion menü RCP Config Date/Time Set Date • Year Zum Einstellen der eingebauten Uhr auf das Datum. (Fortsetzung) • Month • Day Cancel Time • Hour Zum Einstellen der eingebauten Uhr auf die Uhrzeit. • Minute •...
  • Seite 40 Menüstruktur und grundlegende Menüeinstellungen Menü Sekundär- Untermenü Parameter Funktion menü RCP Config Security Menu Set Zur Wahl eines im Funktionsmenü angezeigten Postens. Wählen Sie (Fortsetzung) (Fortsetzung) die Nummer (1 – 7) mit • Cur und den Parameter mit • Sel: White, Black, Flare, Gamma/Knee, Detail, Cross Color, Skin Detail, Black STR, Black Gamma, Knee/DL, Gamma, Matrix, Skin Matrix, White Clip, TLCS, Auto Iris, CLS/EVS, Auto Knee, Low Key Sat, no...
  • Seite 41: Anfangseinstellungen

    Anfangseinstellungen Einstellen der Betriebs- RCP Config. Menu Exit bedingungen der RCP-D50/D51 Adjusting Setting Im RCP-Config-Menü oder auf der LCD- Einstellanzeige können Sie außer der eingebauten Uhr Cable Camera Date Comp Setting Time der RCP-D50/D51 auch verschiedene andere Funktionen wie beispielsweise die Lautstärke des Secu- Warnsummers und die Helligkeit der LCD-Anzeige rity...
  • Seite 42: Einstellen Des Summertons

    Anfangseinstellungen [Set] 3) Drücken Sie bei Ertönen eines Date Time Set Menu Exit Zeitzeichens. 2001/11/17 Die eingestellte Uhrzeit wird gespeichert. (Sat) 22 : 12 : 31 Zum Zurückschalten auf die vorherige Einstellung [Cancel] [Set] drücken Sie statt Date Time Am Ende der Uhreinstellung [Exit] Drücken Sie , um das Menü...
  • Seite 43: Einstellen Der Helligkeit Der Leds

    Stellen Sie mit den betreffenden Reglern die Clear Exit Lautstärkepegel ein (im Ausgangszustand sind alle Buzzer Pegel auf 50 gesetzt). Volume Bright Call: Summerlautstärke bei Empfang eines Rufsignals. Brightness Touch: Summerlautstärke beim Bedienen einer Menütaste. Switch Tally Other Master Switch: Summerlautstärke beim Bedienen einer Taste auf dem Pult.
  • Seite 44: Einstellen Von Helligkeit/Kontrast Des Lcd-Schirms

    Anfangseinstellungen Am Ende der Einstellung Drücken Sie die OTHERS-Taste im [Exit] Drücken Sie , um das Menü zu verlassen. Menüeinstellblock, so dass das OTHERS-Menü auf dem LCD-Schirm erscheint, und drücken Sie [RCP Config] dann , um das RCP Config-Menü aufzurufen. Einstellen von Helligkeit/ Kontrast des LCD-Schirms Wählen Sie den Advanced-Einstellmodus.
  • Seite 45: Festlegen Eines Sicherheitscodes

    Geben Sie den Sicherheitscode erneut ein, und Festlegen eines Sicherheitscodes [Enter] drücken Sie Durch Festlegen eines Sicherheitscodes können Sie ein Im unteren New Code No.-Feld werden statt des nicht-autorisiertes Umschalten des Menüs in den Sicherheitscodes Asterisken angezeigt. Ingenieur-Modus sowie eine nicht-autorisierte Bedienung des Pultes und Einstellen von Blende und Wenn ein falscher Sicherheitscode eingegeben Hauptschwarzwert verhindern.
  • Seite 46: Abschalten Der Panel Active-Sicherheitscode-Sperrung

    Anfangseinstellungen Drücken Sie [Status]. Abschalten der Panel Active- Sicherheitscode-Sperrung Das Security Status-Menü erscheint. Führen Sie bei aktivierter Active Lock-Sperrung Drücken Sie B, um die zweite Seite anzuzeigen, die Schritte 1 bis 4 des Abschnitts „Sperren der [Enable] und drücken Sie dann Pult-Bedienung und des Blenden/ Hauptschwarzwert-Einstellmenüs mit einem Sicherheitscode (Panel Active-Sperrung)“...
  • Seite 47: Wenn Sie Den Sicherheitscode (Die Sicherheitscodes) Vergessen Haben

    Wenn Sie den Sicherheitscode (die Sicherheitscodes) vergessen haben Schalten Sie das Gerät aus, und schalten Sie es dann wieder ein, während Sie die Taste MASTER und CLOSE gedrückt halten. Die Bestätigungsanzeige für das Abschalten des Sicherheitscodes erscheint. [OK] Drücken Sie Die Meldung „Code No.
  • Seite 48: Das Arbeiten Mit Dateien

    Das Arbeiten mit Dateien Die Einheit arbeitet mit zwei Dateitypen: Szenen- und In der folgenden Tabelle sind die in den einzelnen Setup-Dateien. Dateien speicherbaren Parametereinstellungen Die Einstelldaten der Kameras können in den Szenen- zusammengestellt. oder Setup-Dateien gespeichert und später jederzeit wieder abgerufen werden.
  • Seite 49 Setup-Datei Szenendatei Parameter Nur DXC-D30/D35- DXC-D30/D35- DXC-D50- DXC-637- Serie Serie Serie Serie Weiß-Clip-Wert — — Gammakorrektur Ein/Aus — — — Hauptgammawert — R/B-Gamma — — Hauptschwarzgamma — — — R/G/B-Schwarzgamma — — — Gamma-Anfangsverstärkung — Schwarzdehnungspegel — — Oberer/Unterer Grenzwert für Schwarzdehnung —...
  • Seite 50: Das Arbeiten Mit Szenendateien

    Das Arbeiten mit Dateien Wenn die gewünschte Taste momentan nicht Das Arbeiten mit Szenendateien angezeigt wird, drücken Sie die Taste v oder V unten rechts, um jeweils um 5 Tasten in der In diesem Pult (oder bei Verwendung einer Kamera [10] [11] [15]...
  • Seite 51: Übertragen Von Szenendateien Zwischen Kamera Und Memory Stick (Mit Dxc-D50-Serie)

    Am Ende der Übertragung Übertragen von Szenendateien Die Meldung „COMPLETED“ erscheint. zwischen Kamera und Memory Stick (mit DXC-D50-Serie) Abrufen von Szenendateien aus dem Memory Stick Wenn eine Kamera der DXC-D50-Serie angeschlossen ist, können Szenendateien als Datenblock gespeichert Verfahren Sie wie folgt: und jederzeit aufgerufen werden.
  • Seite 52: Arbeiten Mit Setup-Dateien (Nur Dxc-D30/D35-Serie)

    Das Arbeiten mit Dateien [Store] Drücken Sie Arbeiten mit Setup-Dateien (nur DXC-D30/D35-Serie) Die momentanen Einstellungen der Kamera werden unter dem im Schritt 4 eingegebenen Namen als Setup-Datei gespeichert. der Dateiname Parameter, die in der Setup-Datei-Spalte der Tabelle wird in der Liste angezeigt. auf Seite 48 und 49 mit „ja“...
  • Seite 53: Skin-Detail-Korrektur/Skin-Matrix-Einstellung (Nur Dxc-D30/D35/D50-Serie)

    Skin-Detail-Korrektur/Skin-Matrix-Einstellung (nur DXC-D30/D35/D50-Serie) Mit den Skin-Detail- und Skin-Matrix-Funktionen dass er mit dem Pegel außerhalb des Bereichs können Sie den Detailpegel und die Matrix (Sättigung übereinstimmt (gleiche Sättigung wie bei und Farbton) im gewählten Skin-Gate-Bereich (durch ausgeschalteter Skin-Detail-Funktion). Farbspektrum definierter Teil) einstellen. Wenn Sie die Einheit ausschalten oder die Der einmal gewählte Skin-Gate-Bereich kann als Ziel momentanen Einstellungen in einer Szenendatei...
  • Seite 54: Steuern Mehrerer Kameras

    Drücken auf.) (optional) in Serie. Weitere Informationen zu den Kabeln erhalten Sie bei Ihrem Stellen Sie Blende und Hauptschwarzwert an einer Sony Händler. RCP, deren IRIS/M.BLACK LINK-Taste leuchtet, ein. Hinweise • Bei der Steuerung mehrerer Kameras ist es nicht Blende oder Hauptschwarzwert der Kameras, die möglich, alle Kameras in die gleichen Zustände zu...
  • Seite 55: Steuern Mehrerer Kameras Von Einer Rcp Aus - Command Link

    Am Ende der Datenübertragung erscheint • Erfolgen Weißabgleich, Schwarzabgleich und Flare- „COMPLETED“ auf dem LCD-Schirm. Der LCD- Einstellungen im Command Link-Modus, wählen Sie Schirm kehrt danach in den ursprünglichen Zustand auch an den Slave-Einheiten für den Weißabgleich, zurück. Schwarzabgleich und Flare den manuellen Einstellmodus.
  • Seite 56: Der Memory Stick

    Der Memory Stick Verwendung eines Memory Stick Hinweise zum Memory Stick In das Pult kann ein Memory Stick eingesetzt werden. Wissenswertes zum Memory Stick Auf dem Memory Stick können Sie Daten speichern und in anderen RCPs verwenden. Ein Memory Stick ist ein neues, kompaktes und portables IC-Speichermedium mit einer größeren Kapazität als eine Diskette.
  • Seite 57: Handhabung Der Memory Sticks

    Achten Sie darauf, dass sich die Größe des Memory Stick sowohl für die RCP-D50/D51 als auch für die Kamera eignet, wenn Sie Daten austauschen wollen. Memory Stick und sind Warenzeichen der Sony Corporation. MagicGate Memory Stick und sind Warenzeichen der Sony Corporation.
  • Seite 58: Technische Daten

    Betriebstemperaturbereich 5°C bis 40°C Abmessungen (B/H/T) RCP-D50: 102 × 354 × 126,5 mm RCP-D51: 102 × 354 × 86,5 mm Gewicht RCP-D50: 1,5 kg RCP-D51: 1,3 kg Eingänge/Ausgänge CCU/CAMERA 10-Pol-Multibuchse (1) MONITOR BNC (1) EXT I/O 9-Pol-D-Sub-Buchse (1) Mitgeliefertes Zubehör...
  • Seite 59 Sony Corporation...
