INSTALLATION

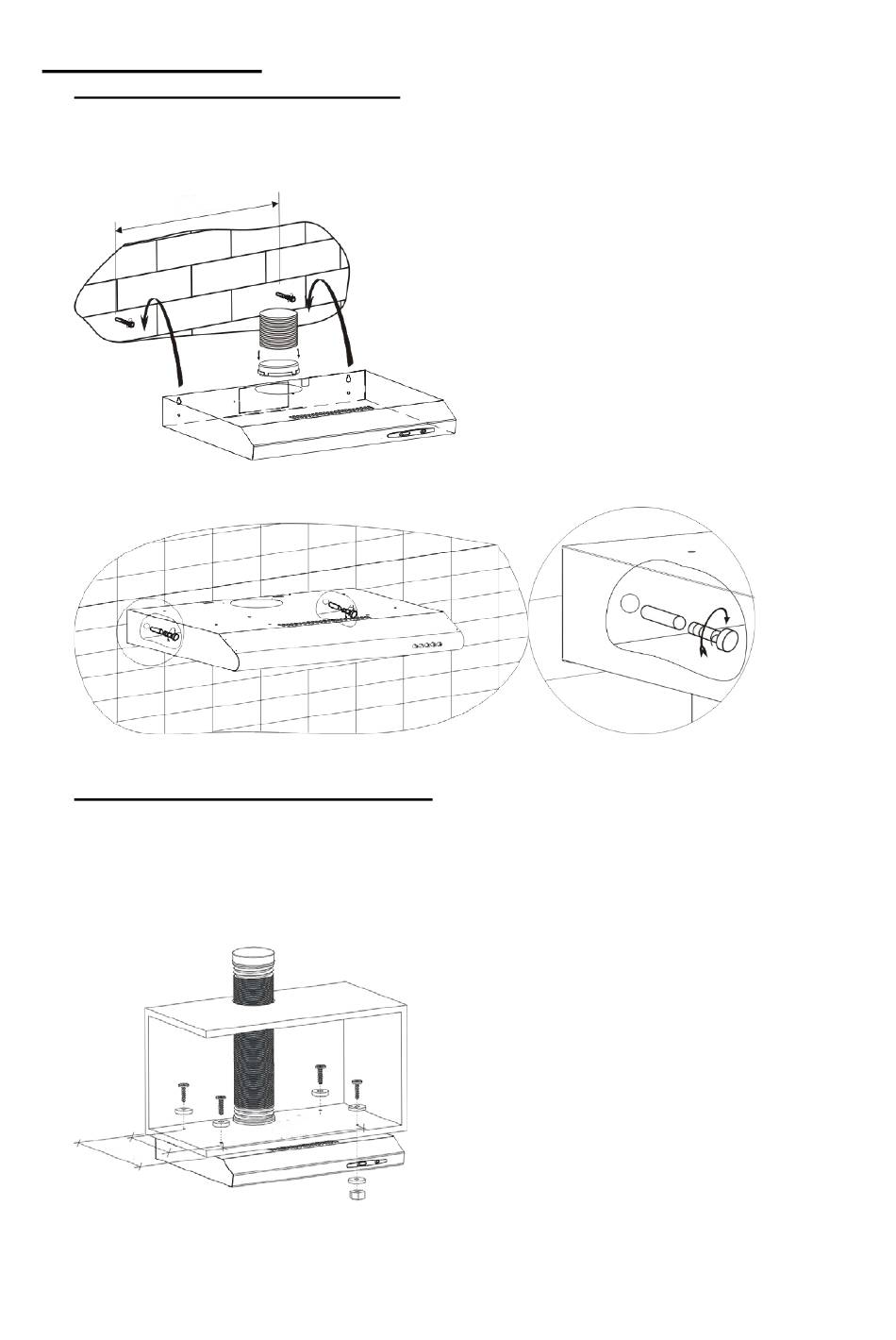

A. INSTALLATION (Wandmontage)
(1) Markieren Sie die Bohrlöcher für die Aufhängung der Abzugshaube.
(2) Befestigen Sie die Abzugshaube mit vier Schrauben (4x 30 mm) an der Wand.
500 mm
60 cm Abzugshaube
B. INSTALLATION (Gehäusemontage)
(1) Montieren Sie die Abzugshaube mit vier Schrauben (4x35 mm), vier Muttern
und Unterlegscheiben. Befestigen Sie die Abzugshaube im Gehäuse, indem
Sie die vier Schrauben mit den vier Unterlegscheiben oben durch das Gehäuse
und durch die Abzugshaube stecken. Befestigen Sie die Schrauben dann im
Inneren der Abzugshaube mit Unterlegscheiben und Muttern.
225 mm
350 mm
60 cm Abzugshaube
475 mm
