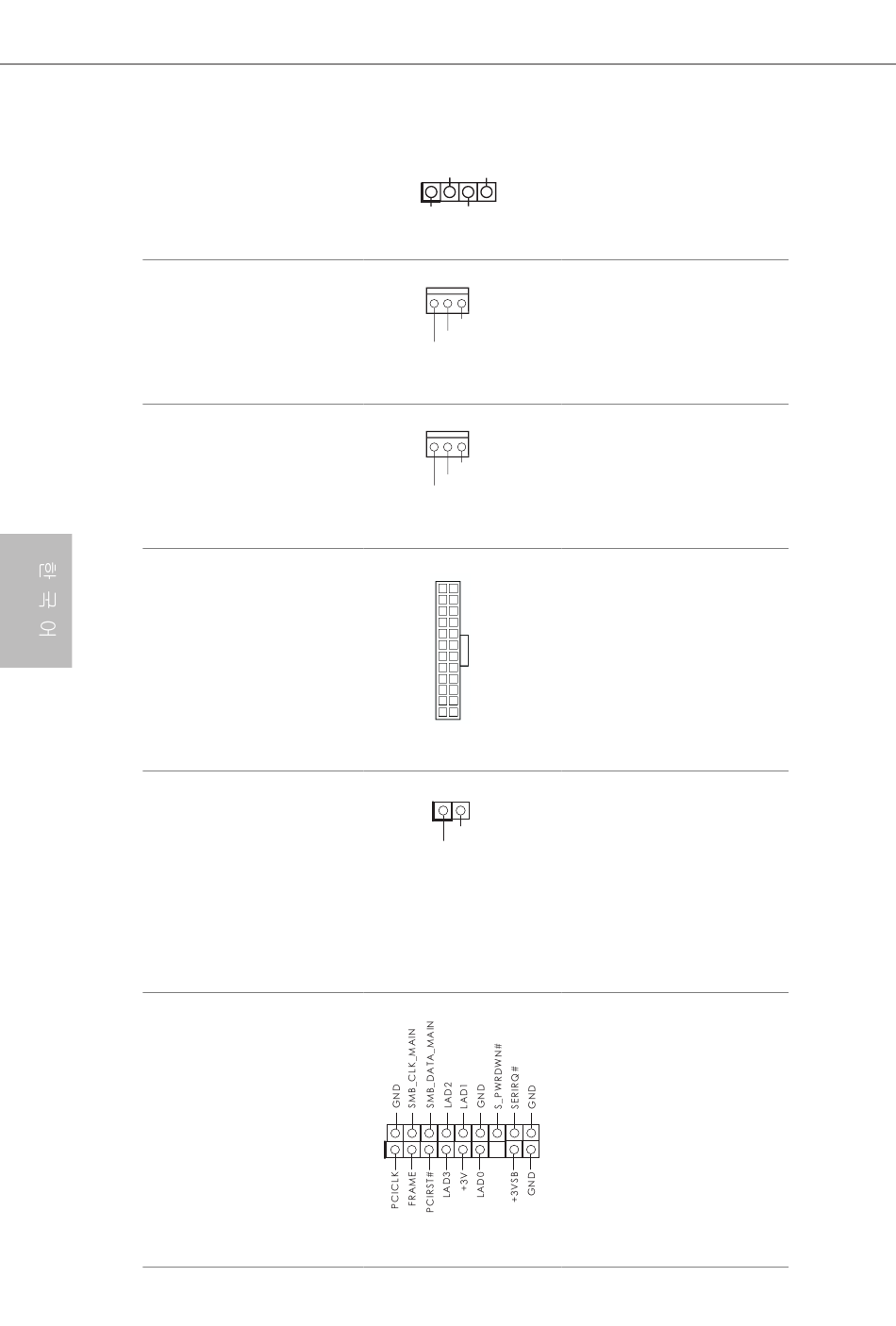

새시 스피커 헤더
(4 핀 SPEAKER 1)
(1 페이지 , 11 번 항목 참조 )
섀시 팬 커넥터
(3 핀 CHA_FAN1)
(1 페이지 , 7 번 항목 참조 )
CPU 팬 커넥터
(3 핀 CPU_FAN1)
(1 페이지 , 1 번 항목 참조 )
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 3 번 항목 참조 )
섀시 침입 헤더
(2 핀 CI1)
(1 페이지 , 13 번 항목 참조 )
TPM 헤더
(17 핀 TPMS1)
(1 페이지 , 12 번 항목 참조 )
88
DUMMY SPEAKER
1
+5V DUMMY
GND
FAN_VOLTAGE
FAN_SPEED
GND
FAN_VOLTAGE
FAN_SPEED
12 24
1 13
1
GND
Signal
1
새시 스피커를 이 헤
더에 연결하십시오 .
팬 케이블을 팬 커넥
터에 연결하고 검은색
와이어를 접지핀에 연
결하십시오 .
CPU 팬 케이블을 커넥
터에 연결하고 검은색
와이어를 접지핀에 연
결하십시오 .
이 마더보드에는 24
핀 ATX 전원 커넥터가
탑재되어 있습니다 .
20 핀 ATX 전원공급
장치를 사용하려면 핀
1 과 핀 13 을 따라 연
결하십시오 .
이 마더보드는 섀시 커버가
제거될 경우 이를 감지하는
케이스 열림 감지 기능을 지
원합니다 . 이 기능을 사용하
려면 섀시 침입 감지 설계가
적용된 섀시를 사용해야 합
니다 .
이 커넥터는 키 , 디지털
인증서 , 암호 및 데이터
를 안전하게 보관할 수 있
는 TPM(Trusted Platform
Module) 시스템을 지원합니
다 . TPM 시스템은 네트워크
보안을 강화하고 , 디지털 신
원을 보호하며 플랫폼 무결
성을 유지합니다 .
