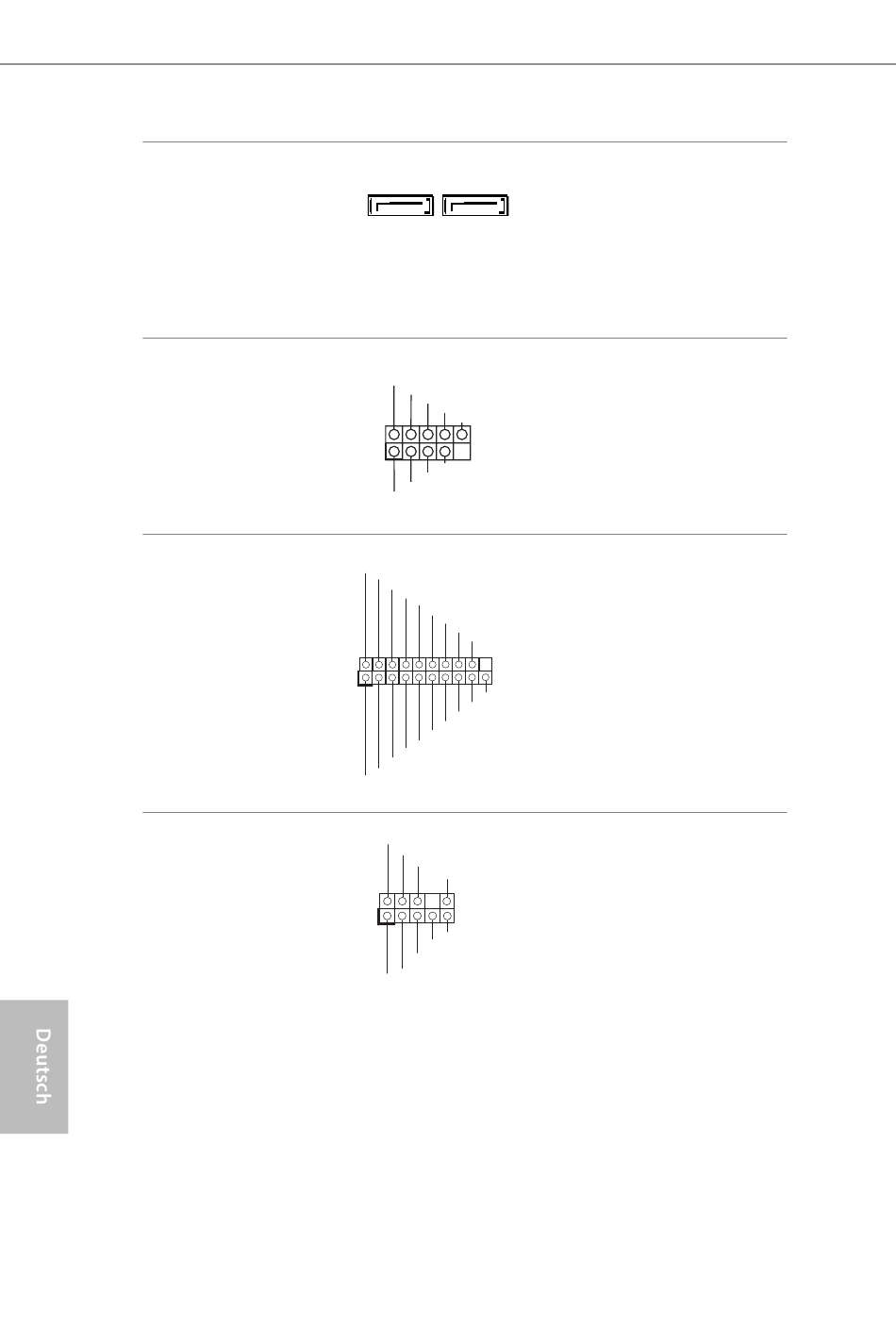

Serial-ATA-3-Anschlüsse
(SATA3_1:
siehe S. 1, Nr. 8)
(SATA3_2:
siehe S. 1, Nr. 10)
USB 2.0-Stitleisten
(9-polig, USB2_3)
(siehe S. 1, Nr. 5)
(9-polig, USB4_5)
(siehe S. 1, Nr. 6)
USB 3.0-Stitleisten
(19-polig, USB3_1_2)
(siehe S. 1, Nr. 4)
Audiostitleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 16)
24
SATA3_2 SATA3_1
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Diese zwei SATA-3-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsge
schwindigkeit bis 6,0 Gb/s.
Neben zwei USB 2.0-Ports
an der E/A-Blende beindet
sich zwei Stitleiste an
diesem Motherboard. Jede
USB 2.0-Stitleiste kann
zwei Ports unterstützen.
Neben zwei USB 3.0-Ports
an der E/A-Blende beindet
sich eine Stitleiste an
diesem Motherboard. Jede
USB 3.0-Stitleiste kann
zwei Ports unterstützen.
Diese Stitleiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
