Elektroanschluss (BasicVent / EcoVent)

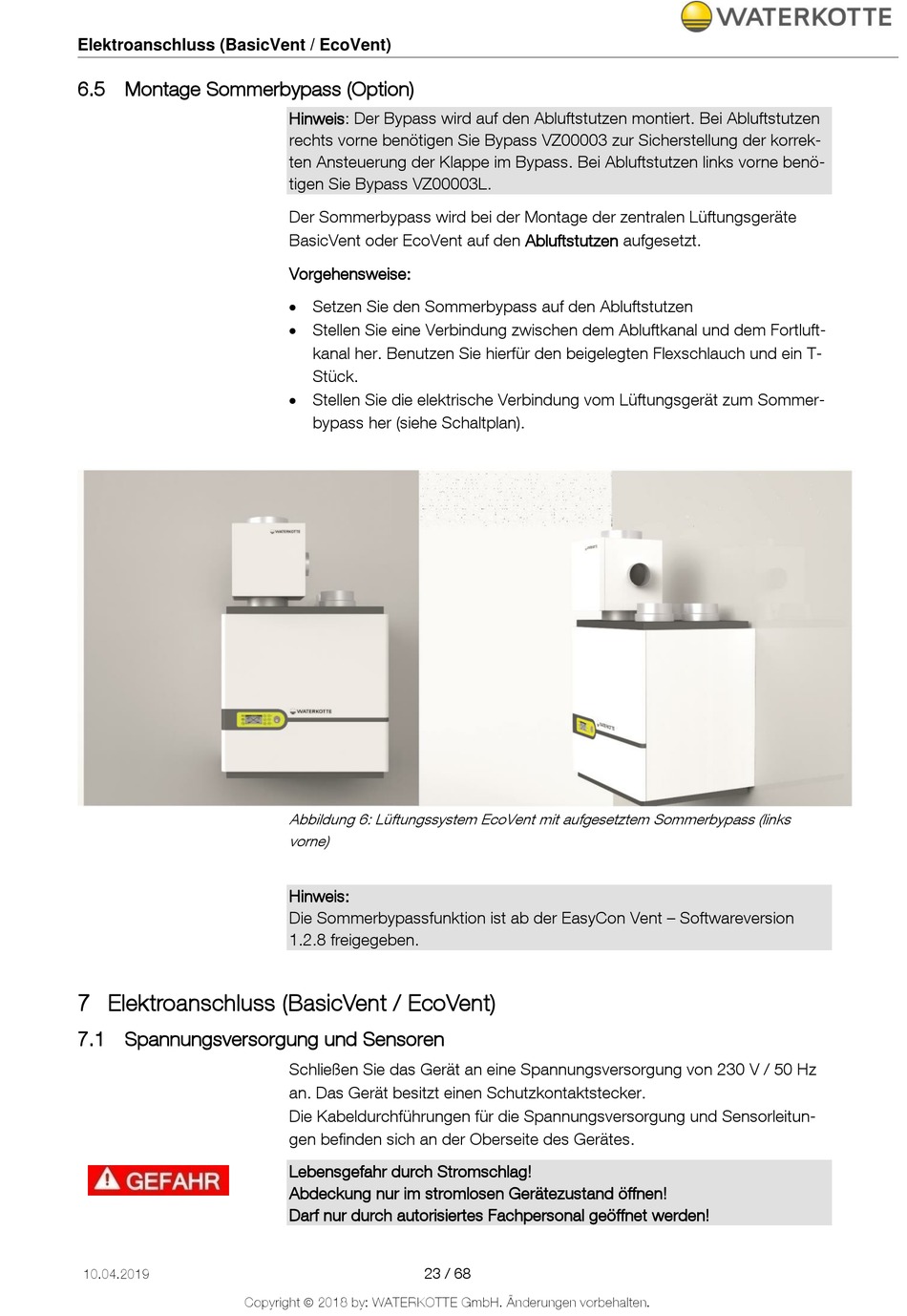

6.5 Montage Sommerbypass (Option)

7 Elektroanschluss (BasicVent / EcoVent)

7.1 Spannungsversorgung und Sensoren

10.04.2019
Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.
Hinweis: Der Bypass wird auf den Abluftstutzen montiert. Bei Abluftstutzen
rechts vorne benötigen Sie Bypass VZ00003 zur Sicherstellung der korrek-
ten Ansteuerung der Klappe im Bypass. Bei Abluftstutzen links vorne benö-
tigen Sie Bypass VZ00003L.
Der Sommerbypass wird bei der Montage der zentralen Lüftungsgeräte
BasicVent oder EcoVent auf den Abluftstutzen aufgesetzt.
Vorgehensweise:
 Setzen Sie den Sommerbypass auf den Abluftstutzen
 Stellen Sie eine Verbindung zwischen dem Abluftkanal und dem Fortluft-
kanal her. Benutzen Sie hierfür den beigelegten Flexschlauch und ein T-
Stück.
 Stellen Sie die elektrische Verbindung vom Lüftungsgerät zum Sommer-
bypass her (siehe Schaltplan).
Abbildung 6: Lüftungssystem EcoVent mit aufgesetztem Sommerbypass (links
vorne)
Hinweis:
Die Sommerbypassfunktion ist ab der EasyCon Vent – Softwareversion
1.2.8 freigegeben.
Schließen Sie das Gerät an eine Spannungsversorgung von 230 V / 50 Hz
an. Das Gerät besitzt einen Schutzkontaktstecker.
Die Kabeldurchführungen für die Spannungsversorgung und Sensorleitun-
gen befinden sich an der Oberseite des Gerätes.
Lebensgefahr durch Stromschlag!
Abdeckung nur im stromlosen Gerätezustand öffnen!
Darf nur durch autorisiertes Fachpersonal geöffnet werden!
