Alle Bauteile der Lüftungszentrale sind in einem für die Montage im Ge-
bäude vorgesehenen schützendem Stahlblechgehäuse montiert. Das In-
nengerät ist aus EPP gefertigt. Die äußeren Gehäuseteile sind pulverbe-
schichtet (signalweiß RAL 9003).
Die Komponenten der Lüftungszentrale sind in der folgenden Zeichnung
dargestellt.
1
L1

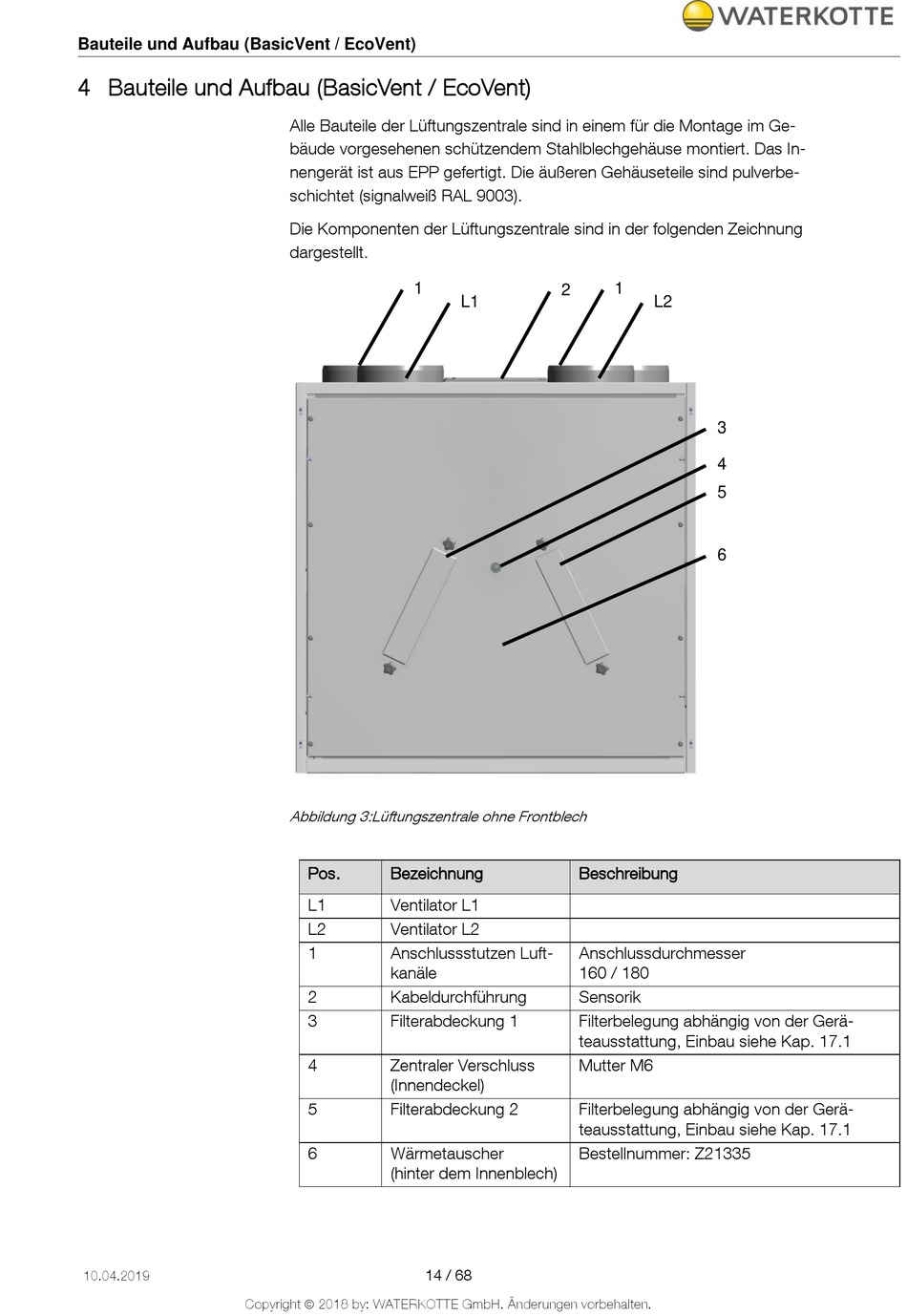

Abbildung 3:Lüftungszentrale ohne Frontblech
Pos. Bezeichnung
L1 Ventilator L1
L2 Ventilator L2
1 Anschlussstutzen Luft-
kanäle
2 Kabeldurchführung
3 Filterabdeckung 1
4 Zentraler Verschluss
(Innendeckel)
5 Filterabdeckung 2
6 Wärmetauscher
(hinter dem Innenblech)
14 / 68
1
2
L2
3
4
5
6
Beschreibung
Anschlussdurchmesser
160 / 180
Sensorik
Filterbelegung abhängig von der Gerä-
teausstattung, Einbau siehe Kap. 17.1
Mutter M6
Filterbelegung abhängig von der Gerä-
teausstattung, Einbau siehe Kap. 17.1
Bestellnummer: Z21335
