Anschluss und Montage der Luftkanäle (BasicVent / EcoVent)

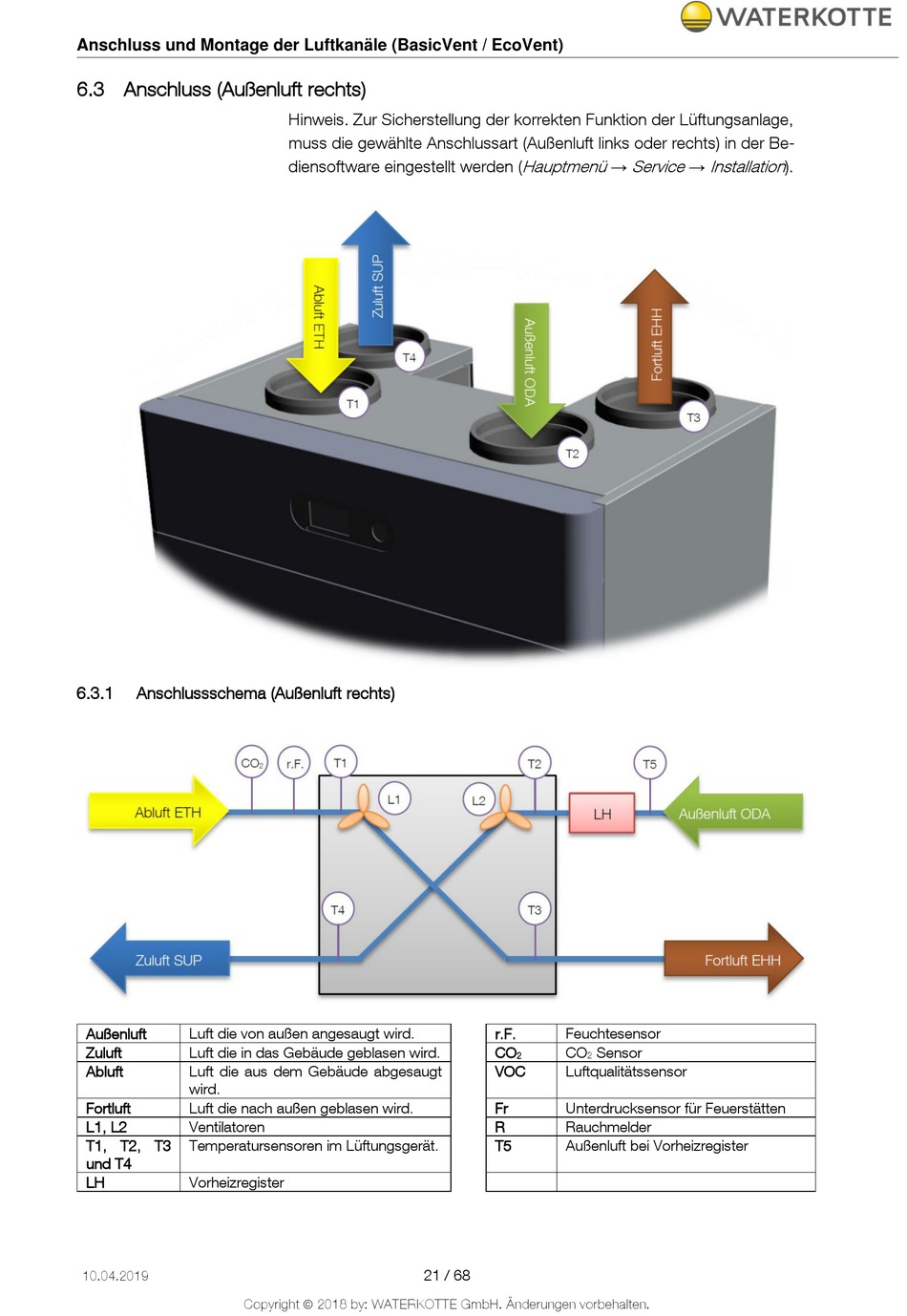

6.3 Anschluss (Außenluft rechts)
6.3.1 Anschlussschema (Außenluft rechts)
Außenluft Luft die von außen angesaugt wird.
Zuluft Luft die in das Gebäude geblasen wird.
Abluft Luft die aus dem Gebäude abgesaugt
wird.
Fortluft Luft die nach außen geblasen wird.
L1, L2 Ventilatoren
T1, T2, T3 Temperatursensoren im Lüftungsgerät.
und T4
LH Vorheizregister
10.04.2019
Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.
Hinweis. Zur Sicherstellung der korrekten Funktion der Lüftungsanlage,
muss die gewählte Anschlussart (Außenluft links oder rechts) in der Be-
diensoftware eingestellt werden (
21 / 68
→
Hauptmenü Service
r.F. Feuchtesensor
CO CO Sensor
2 2
VOC Luftqualitätssensor
Fr Unterdrucksensor für Feuerstätten
R Rauchmelder
T5 Außenluft bei Vorheizregister
→
Installation
).
