Funktionsprinzip der Lüftungszentrale

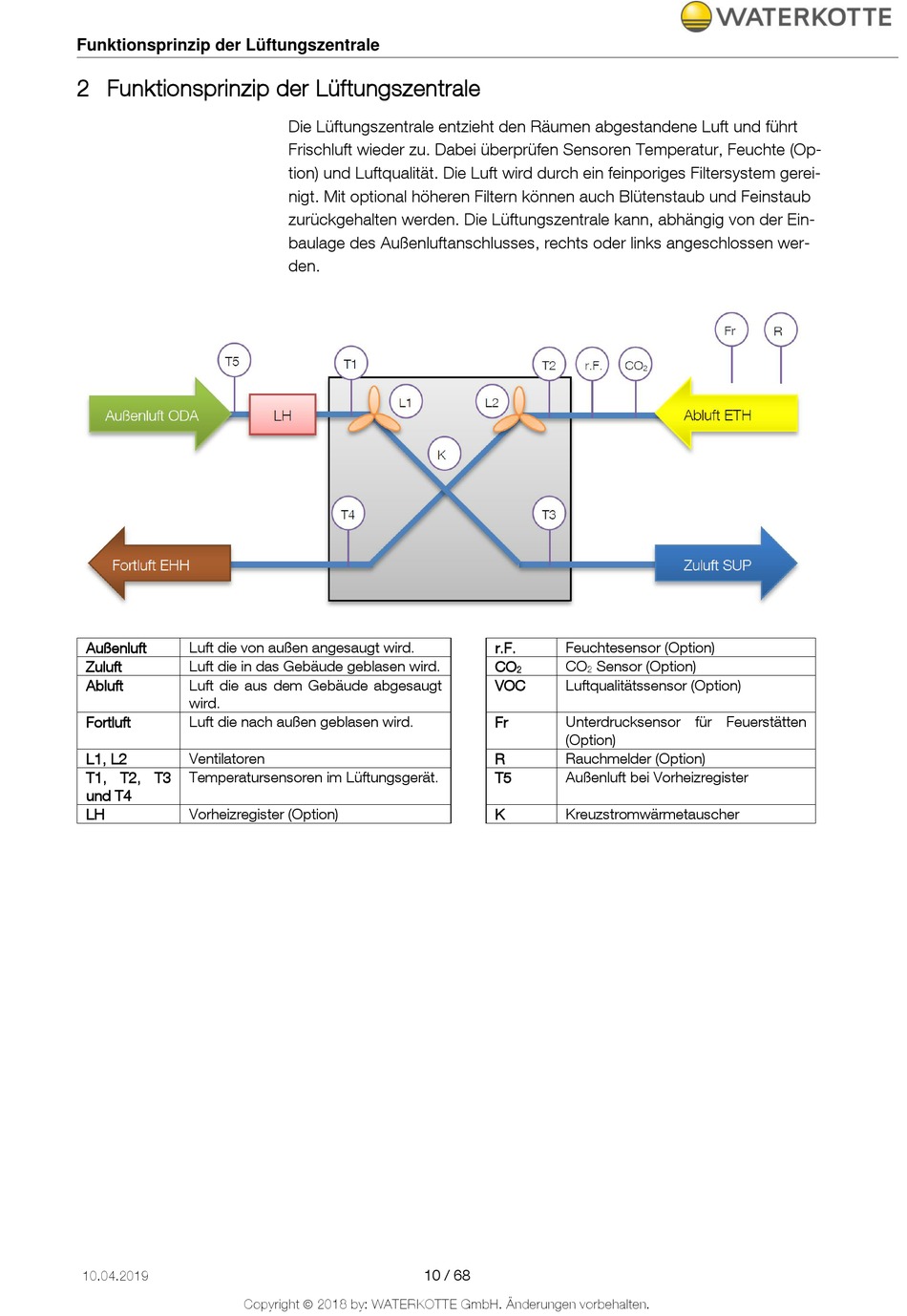

2 Funktionsprinzip der Lüftungszentrale
Außenluft Luft die von außen angesaugt wird.
Zuluft Luft die in das Gebäude geblasen wird.
Abluft Luft die aus dem Gebäude abgesaugt
wird.
Fortluft Luft die nach außen geblasen wird.
L1, L2 Ventilatoren
T1, T2, T3 Temperatursensoren im Lüftungsgerät.
und T4
LH Vorheizregister (Option)
10.04.2019
Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.
Die Lüftungszentrale entzieht den Räumen abgestandene Luft und führt
Frischluft wieder zu. Dabei überprüfen Sensoren Temperatur, Feuchte (Op-
tion) und Luftqualität. Die Luft wird durch ein feinporiges Filtersystem gerei-
nigt. Mit optional höheren Filtern können auch Blütenstaub und Feinstaub
zurückgehalten werden. Die Lüftungszentrale kann, abhängig von der Ein-
baulage des Außenluftanschlusses, rechts oder links angeschlossen wer-
den.
10 / 68
r.F. Feuchtesensor (Option)
CO CO Sensor (Option)
2 2
VOC Luftqualitätssensor (Option)
Fr Unterdrucksensor für Feuerstätten
(Option)
R Rauchmelder (Option)
T5 Außenluft bei Vorheizregister
K Kreuzstromwärmetauscher
