Seite 23: Scannen Einfach Gemacht

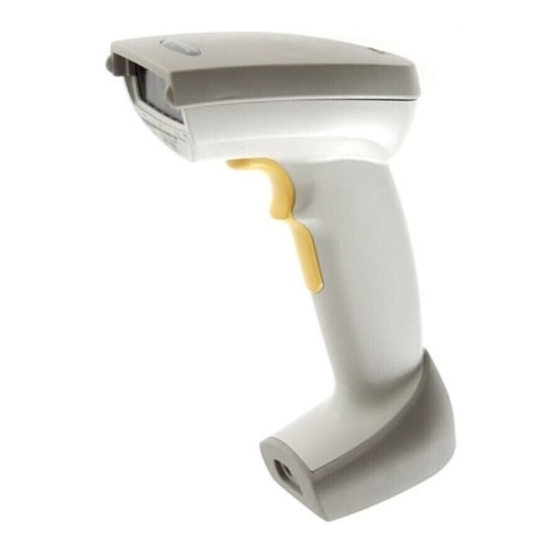

Einführung Beim LS 4071 handelt es sich um einen Hochleistungs-Scanner, mit dem Sie einen Barcode scannen und an eine bis zu 3 Meter entfernte Basisstation übertragen können, ohne daß Sie in Ihrer Bewegungsfreiheit durch ein Kabel behindert werden. Stattdessen kommuniziert der Scanner über eine Niedrig- leistungs- Funkübertragung mit der Basisstation. - Seite 24 Auslöser. Nachdem Sie den Auslöser betätigt haben, wird der Laserstrahl für ca. 3 Sekunden aktiviert (Voreinstellung). Scannen Achten Sie darauf, daß sich das Symbol, das Sie scannen möchten, innerhalb des Scanbereichs befindet. Beachten Sie hierzu den LS 4071 Produktleitfaden. Stellen Sie darüber hinaus sicher, daß...
- Seite 25 Gesamtes Symbol scannen • Ihr Lesestrahl muß alle Striche und Zwischenräume des Symbols überqueren. • Je größer das Symbol, desto größer sollte der Abstand zum Scanner sein. • Bei Symbolen, deren Striche näher zusammenliegen, sollten Sie den Scanner näher heranführen.
- Seite 26 Positionenierung Halten Sie den Scanner nicht direkt über den Barcode. Laser- licht, das vom Barcode direkt in den Scanner zurück geworfen wird, bezeichnet man als Spiegelreflexion. Dieses starke Licht kann den Laser „ blenden" und das Decodieren erschweren. Der Bereich, in dem eine Spiegelreflexion auftritt, wird als „Toter Bereich"...
- Seite 27 Was bedeutet der Piepton? Sobald Sie 1 Piepton (einen kurzen, hohen Ton) hören, bedeutet dies, daß die Daten erfolgreich decodiert wurden. Sollten Sie weitere Pieptöne vernehmen, wenden Sie sich an den in Ihrem Hause für das Scannen zuständigen Techniker. Was tun, falls ... Falls der Scanner nicht ordnungsgemäß...
- Seite 28 Hosttypen Wenn Sie ein RL475-System benutzen, wählen Sie einen der nachfolgenden Barcodes aus, um die Kommunikation mit einem IBM 468X/9X Host herzustellen. Port 5B Port 9B Port 17 Hinweis: Damit Ihr Terminal mit den 468X/9X Terminals problemlos kommunizieren kann, muß der dem benutzen Port entsprechende Treiber im Zuge der Konfiguration Ihres Terminalsystems geladen und aktiviert werden.
- Seite 29 RS-232C-Hosttypen/RL 474 Es werden drei RS-232C-Hosts mit eigenen Parametervorein- stellungen eingerichtet. Durch Auswählen des ICL-, Fujitsu- oder Nixdorf RS-232C-Terminals werden die auf der folgenden Seite aufgelisteten Voreinstellungen eingerichtet. Um auf die werkseitigen Voreinstellungen zurückzukehren, scannen Sie den nachfolgenden Barcode SET ALL DEFAULTS. Die Tabelle auf der folgenden Seite enthält die terminalspezifischen Voreinstellungen.
- Seite 30 Parameter Standard FUJITSU NIXDORF Modus A/ Modus B ID des Über- Nein tragungscodes Datenüber- Daten im Daten/ Daten/ Daten/ tragungs- Istzustand Erweiterung Erweiterung Erweiterung format Erweiterung CR/LF Baudge- 9600 9600 9600 9600 schwindigkeit Parität Keine Gerade Keine Ungerade Hardware- Keine RTS/CTS Keine RTS/CTS...
- Seite 31 Parameter Standard FUJITSU NIXDORF Modus A/ Modus B Piepton ein Deaktiviert Deaktiviert Deaktiviert Deaktiviert <BEL> RTS-Leitungs- Niedrig Hoch Niedrig *Niedrig = status Keine Daten zu über- tragen *Falls CTS niedrig ist, wird das Übertragen von gescannten Daten deaktiviert. Bei hohem CTS werden die Barcodedaten an den Host übertragen.
- Seite 32 Wenn Sie ein RL474-System benutzen, wählen Sie einen der folgenden Barcodes aus, um die Kommunikation mit einem RS-232C-Host herzustellen. STANDARD RS-232C ICL RS-232C NIXDORF RS-232C Modus A NIXDORF RS-232C Modus B FUJITSU RS-232C Kurzübersicht...
