Hinweis Zur Drehbaren Steckereinheit; Pinbelegung Der Anschlüsse; Versorgungsspannung Anschließen - SICK AS30 Prime Edge Betriebsanleitung

5
ELEKTRISCHE INSTALLATION
5.2

Hinweis zur drehbaren Steckereinheit

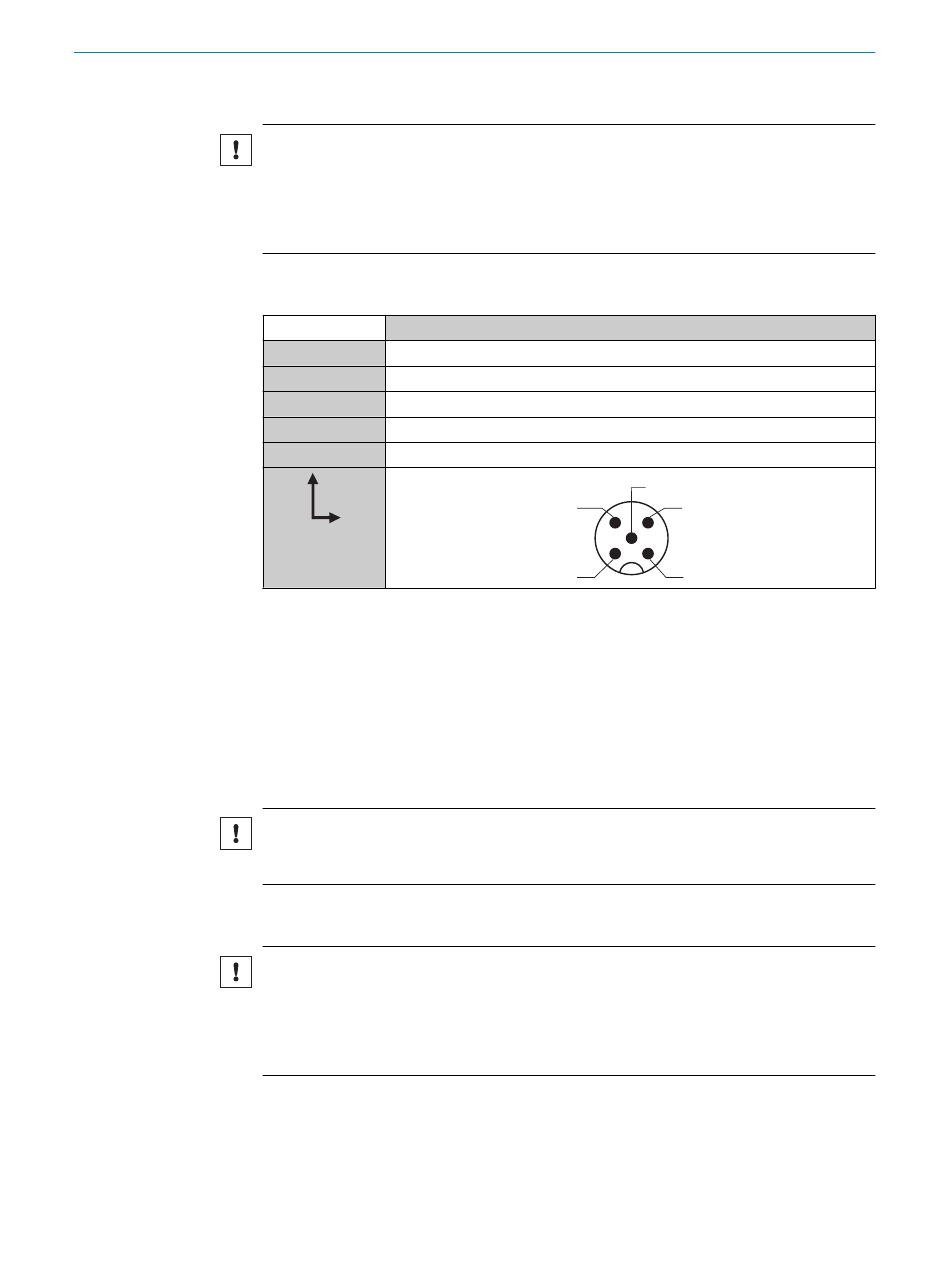

5.3 Pinbelegung der Anschlüsse
5.4 Versorgungsspannung anschließen
16 B E T R I E B S A N L E I T U N G | AS30 Prime - Edge
WICHTIG
Beschädigung der Steckereinheit durch Überdrehen!
Die Steckereinheit am Gerät hat zwei entgegengesetzte Endpositionen.
Steckereinheit von einer der beiden Endpositionen aus nicht mehr als 180° in die
■
Gegenrichtung drehen.
AS30
1 - BN
2 - WH
3 - BU
4 - BK
5 - GY
Legende
L+ = Versorgungsspannung
Qa = Analogausgang (Kanteninformation)
M = Masse
C/Q = Kommunikation und Schaltausgang
MF = Externer Eingang, Externer Teach, Ausgang Ql1, Ausgang Ql2, Teach-In Hinter‐
grund, Eingang um die Lese- und Such-Richtung zu ändern
WICHTIG
Bei IO-Link Betrieb kann es zu Übersprechen auf den Analogausgang kommen. Ein
gleichzeitiger Betrieb ist nicht empfohlen.
WICHTIG
Gefahr der Beschädigung des Geräts!
Das Gerät kann beim Anschluss mit eingeschalteter Spannungsversorgung beschädigt
werden.
• Gerät nur im spannungsfreien Zustand der Versorgungsleitung anschließen.
Das Gerät muss mit einem Netzteil angeschlossen werden, das folgende Eigenschaften
aufweist:
• Versorgungsspannung DC 18 V – 30 V (SELV/PELV gemäß aktuell gültigen Nor‐
men)
• Stromquelle mit mindestens 3,1 W Leistung
L+
Qa
M
C/Q
MF
5
4 3
1 2
8023519/2019-07-15 | SICK
Irrtümer und Änderungen vorbehalten
