Opitec Easy-Line Disc Spinner Bauanleitung

Diese Anleitung herunterladen

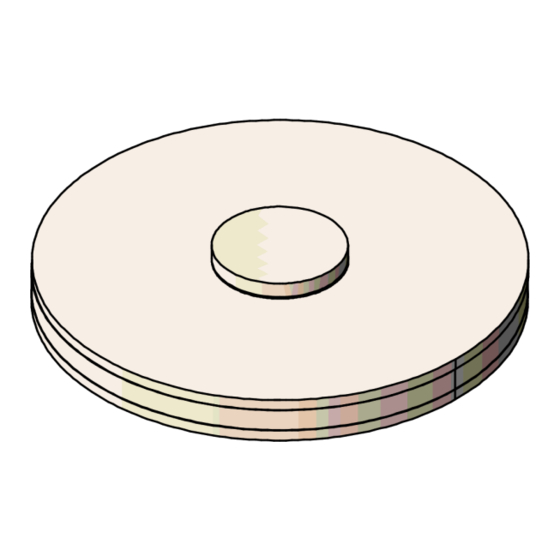

Easy-Line Disc Spinner

Stückliste

Easy Line Disc Spinner Holzteile gelasert 3tlg.

Kugellager

Muttern

Holz-Abdeckkappe

Allgemein:

Das Kugellager kann evtl. durch Konservierungsmittel schlecht drehen. In diesem Fall das Lager mit fettlösendem Mittel auswaschen. Wenn Druckluft

zur Verfügung steht kann das Lager, unter Berücksichtigung der Sicherheitsvorschriften, auch ausgeblasen werden.

Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel-

zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt-

zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter

Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für

Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!

Stückzahl

118.624

Hinweis

Maße (mm)

ø22

Benötigtes Werkzeug:

Pinsel

Holzleim

Bezeichnung

Holzteile

Kugellager

Gewichte

Abdeckkappe

Teile-Nr.

Seite 1 Holzleim Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel- zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt- zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
Seite 2 Bauanleitung 118624 Easy-Line Disc Spinner Das Kugellager (2) wie abgebildet in der Grundplatte (1a) einstecken. Die Zwischenebene 1b wie abgebildet auf die Bodenplatte 1a auflei- men. Hinweis: In jede Aussparung passen 5 Muttern! Die beigefügten Muttern (3) wie abgebildet in die Aussparungen Die Deckplatte (1c) wie abgebildet aufleimen.
