4
INSTALLATION DES PMV-KIT
Die Anlage sicher an einem Ort installieren, der genugend Tragfestigkeit fur deren Gewicht
bietet.
Bei unzureichender Tragfestigkeit kann das Gerät durch Fall Personenschäden verursachen.
Führen Sie eine spezielle Montage durch, um das Gerät gegen Erdbeben zu sichern.
Unsachgemäße Installation kann zum Fall der Anlage führen.
ANFORDERUNGEN
Beachten Sie folgendes, damit es nicht zu Verletzungen oder zu einer Beschädigung des PMV-Kits kommt.
• Treten Sie nicht auf das eingepackte PMV-Kit und stellen Sie keine schweren Gegenstände darauf.
• Wenn Sie das PMV-Kit tragen, halten Sie es an den beiden Aufhängungen und achten Sie darauf, dass Sie keine
Kräfte auf die Kältemittelleitungen ausüben.

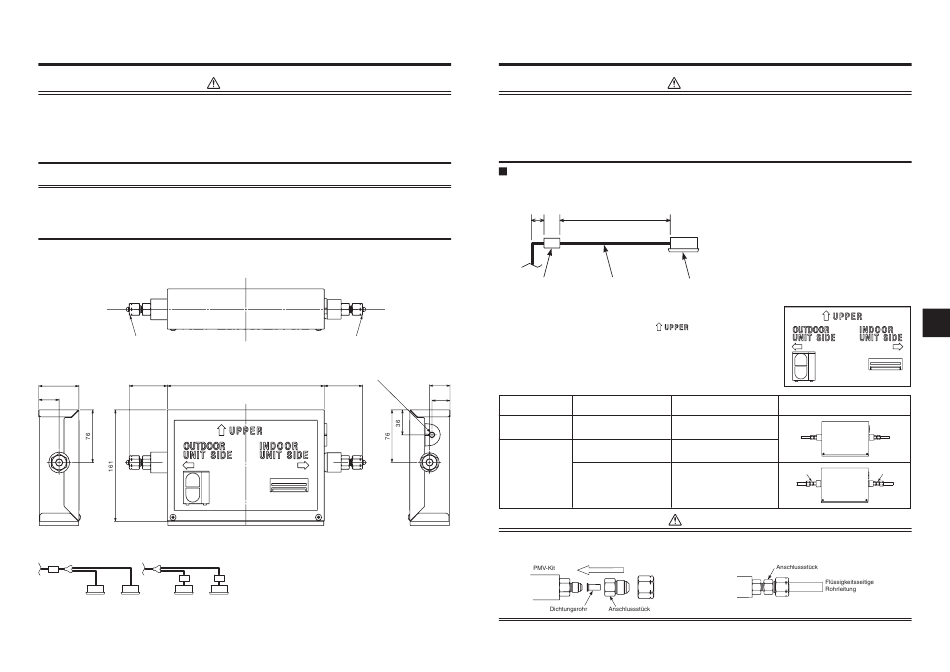

Maßzeichnung
Kältemittelleitungsanschluss
(flüssigkeitsseitig)
58
55
30
FALSCH
OK
PMV-Kit
Inneneinheit
Inneneinheit
DE-7
WARNUNG
Kältemittelleitungsanschluss
(flüssigkeitsseitig)
Anschlusskabel
(Zubehör)
226
55
Hinweis)
Schließen Sie nie mehr als eine Inneneinheit an ein
PMV-Kit
PMV-Kit an. Inneneinheiten und PMV-Kits müssen
immer im Verhältnis 1 zu 1 installiert werden.
5
KÄLTEMITTELLEITUNG
Bei Austritt von Kältemittelgas während der Installation den Raum sofort lüften.
Bei Kontakt des Kältemittelgases mit offenen Flammen können schädliche Gase entstehen.
Nach der Installation sicherstellen, dass keine Kältemittelleckage besteht.
Falls Kältemittel in der Nähe von Hitzequellen wie z.B. von Gasherden, Heizgeräten oder Herden in den Raum
austritt, können schädliche Gase entstehen.
Erlaubte Länge der Kältemittelleitung
Der gerade Leitungsabschnitt sollte, wie in der folgenden Abbildung dargestellt, mindestens 0.2 m betragen.
* Sollte der gerade Leitungsabschnitt zu kurz sein, so kann dies ungewöhnliche Geräusche verursachen.
0.2 oder größer
2 m bis 10 m
PMV-Kit
Kältemittelleitung
• Anschlussrichtung der Kältemittelleitung
Achten Sie beim Anschluss der Rohrleitungen auf die
Richtung der Haupteinheit. Installieren Sie die
Haupteinheit so, dass die Markierung [
nach oben zeigt.
Schließen Sie die Kältemittelleitungen entsprechend
der Markierungen an, nachdem Sie die Richtungen für
Innen- und Außeneinheit überprüft haben.
30
Rohrmaterial und Abmessungen
26
Kapazität der
Modellbezeichnung
Inneneinheit
RBM-PMV0363E
Typ 005, 007, 009, 012
Typ 015, 018
RBM-PMV0903E
Typ 024, 027
Achten Sie beim Anschluss der Ø9.5 Kältemittelleitungen darauf, dass zwischen der PMV-Einheit und dem Anschluss
ein Dichtungsrohr montiert wird. Wird das Dichtungsrohr nicht eingesetzt, kann Kältemittel austreten.
23
WARNUNG
Inneneinheit
Aufkleber
]
Anschluss der
Hinweise
Kältemittelleitung
Ø6.4
Ø6.4
Anschlussstück
Ø9.5
VORSICHT
DE
Anschlussstück
DE-8
