Σας ευχαριστούμε πάρα πολύ για την αγορά του Κλιματιστικού TOSHIBA.
Παρακαλούμε διαβάστε αυτό το εγχειρίδιο προσεκτικά πριν από τη χρήση του Κιτ PMV.
• Κατά την εγκατάσταση μιας εσωτερικής ή εξωτερικής μονάδας, ακολουθήστε τις οδηγίες του εγχειριδίου
εγκατάστασης που συνοδεύει τη μονάδα.
• Για να συνδέσετε την PMV Kit με μια εξωτερική μονάδα μέσω σωληνώσεων, απαιτείται ένας σύνδεσμος
διακλάδωσης ή ένας οδηγός. Κάντε την επιλογή σας ανάλογα με τη δυνατότητα των μονάδων.
ΥΙΟΘΕΤΗΣΗ ΝΕΟΥ ΨΥΚΤΙΚΟΥ
Αυτό το σύστημα Κλιματιστικού αποτελεί έναν νέο τύπο, ο οποίος υιοθετεί ένα νέο ψυκτικό HFC (R410A)
αντί του συμβατικού ψυκτικού R22 για την αποφυγή της καταστροφής της στιβάδας του όζοντος.
Φροντίστε να χρησιμοποιήσετε μια εσωτερική ή εξωτερική μονάδα σε συνδυασμό με το νέο ψυκτικό μέσο.
ΠΕΡΙΕΧΟΜΕΝΑ
Πρόσθετα εξαρτήματα και εξαρτήματα που πρέπει να
προμηθευτείτε εσείς............................................................................................
1
ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ.........................................................................
2
ΤΟΠΟΘΕΤΗΣΗ ΚΛΙΜΑΤΙΣΤΙΚΟΥ ΝΕΟΥ ΨΥΚΤΙΚΟΥ ΜΕΣΟΥ......................
3
ΕΠΙΛΟΓΗ ΤΗΣ ΤΟΠΟΘΕΣΙΑΣ ΕΓΚΑΤΑΣΤΑΣΗΣ...........................................
4
ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ PMV KIT.......................................................................
5
ΣΩΛΗΝΩΣΕΙΣ ΨΥΚΤΙΚΟΥ..............................................................................
6
ΣΤΕΡΕΩΣΗ ΜΕΤΑ ΤΟΥΣ ΣΩΛΗΝΕΣ ΣΤΕΡΕΩΣΗΣ.......................................
7
ΗΛΕΚΤΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ.........................................................................
8
ΡΥΘΜΙΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ............................................................
EL-1

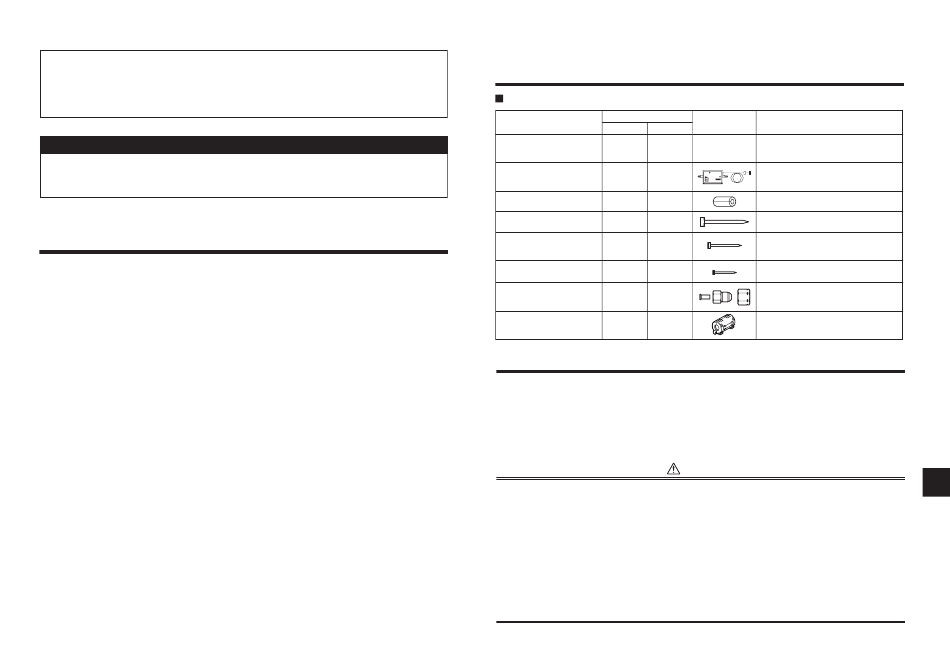

Πρόσθετα εξαρτήματα και εξαρτήματα που πρέπει
να προμηθευτείτε εσείς
Πρόσθετα εξαρτήματα
Ποσότητα
Όνομα ανταλλακτικού
PMV0363E
Εγχειρίδιο Εγκατάστασης
Καλώδιο σύνδεσης και καλώδιο
μετατροπής συνδετήρα
(Συνδεδεμένο με το PMV Kit)
Σωλήνας θερμομόνωσης
Ταινία σύνδεσης L
Ταινία σύνδεσης M
Ταινία σύνδεσης S
65
Προμηθευόμενος σύνδεσμος
και σωλήνας σφράγισης?
65
Φίλτρο καλωδίων (Πρόσθετο)
66
1
ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ
67
68
• Βεβαιωθείτε ότι οι εργασίες εγκατάστασης πληρούν όλους τους Τοπικούς, Εθνικούς και Διεθνείς κανονισμούς.
• Διαβάστε προσεκτικά αυτές τις "ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ" πριν από την εγκατάσταση.
• Οι προφυλάξεις που περιγράφονται παρακάτω αφορούν σημαντικά ζητήματα σχετικά με την ασφάλεια.
68
Τηρήστε τις χωρίς παρεκκλίσεις.
• Μετά την εγκατάσταση, εκτελέστε δοκιμαστικές λειτουργίες του συστήματος για να εντοπίσετε πιθανά προβλήματα.
70 Ακολουθήστε το Εγχειρίδιο χρήσης, προκειμένου να εξηγήσετε στον πελάτη τη χρήση και τη συντήρηση της μονάδας.
• Πριν από τη συντήρηση της μονάδας, κλείστε το γενικό διακόπτη ρεύματος (ή την ασφάλεια).
• Ζητήστε από τον πελάτη να φυλάξει το Εγχειρίδιο εγκατάστασης μαζί με το Εγχειρίδιο χρήσης.
70
73
Εγκατάσταση κλιματιστικού νέου ψυκτικού μέσου
• ΑΥΤΟ ΤΟ ΚΙΤ PMV ΥΙΟΘΕΤΕΙ ΤΟ ΝΕΟ ΨΥΚΤΙΚΟ HFC (R410A) ΤΟ ΟΠΟΙΟ ΔΕΝ ΚΑΤΑΣΤΡΕΦΕΙ
ΤΟ ΣΤΡΩΜΑ ΤΟΥ ΟΖΟΝΤΟΣ.
Τα χαρακτηριστικά του ψυκτικού μέσου R410A είναι: ευκολία απορρόφησης νερού, οξειδίων ή λιπαντικού, ενώ η πίεσή
του είναι συνήθως 1.6 φορές μεγαλύτερη από αυτή του ψυκτικού μέσου R22. Μαζί με το νέο ψυκτικό έχει αλλάξει, επίσης
και το λιπαντικό ψύξης. Συνεπώς, κατά τις εργασίες εγκατάστασης, φροντίστε ώστε να μην εισέλθουν στο κύκλωμα του
ψυκτικού κύκλου νερό, σκόνη, παλαιό ψυκτικό μέσο ή παλαιό λιπαντικό ψύξης.
Για να αποφύγετε την πλήρωση με λανθασμένο ψυκτικό και ψυκτικό λάδι, τα μεγέθη των συνδετικών τμημάτων της
θύρας πλήρωσης της κύριας μονάδας και των εργαλείων εγκατάστασης αλλάζουν από εκείνα για το συμβατικό ψυκτικό.
Κατά συνέπεια, απαιτούνται τα ειδικά εργαλεία για το νέο ψυκτικό (R410A).
Για τις σωληνώσεις σύνδεσης, χρησιμοποιήστε καινούριους και καθαρούς σωλήνες ειδικά σχεδιασμένους για το ψυκτικό
R410A και φροντίστε ώστε να μην εισέλθει σε αυτούς νερό ή σκόνη. Επιπλέον, μην χρησιμοποιήσετε τις υπάρχουσες
σωληνώσεις διότι υπάρχουν προβλήματα σχετικά με την αντοχή στην πίεση και την ύπαρξη ακαθαρσιών.
65
RBM-
Σχήμα
PMV0903E
Αυτό το εγχειρίδιο (Παραδίδεται στους πελάτες)
1 1
1 1 UPPER Καλώδιο σύνδεσης για έλέγχο του PMV
OUTDOOR INDOOR
UNIT SIDE UNIT SIDE
Για θερμομόνωση του τμήματος σύνδεσης
2 2
του σωλήνα υγρού
Για στερέωση του PMV Kit
2 2
Για τη στερέωση του σωλήνα θερμομόνωσης
5 5 Για τη στερέωση του φίλτρου καλωδίων και
του ηλεκτρικού σύρματος
1 1 Για συσκευασία σε δέσμη καλωδίων
2 Για σύνδεση σωλήνων ψύξης
—
1 1 Όλες οι εσωτερικές μονάδες
ΠΡΟΣΟΧΗ
Χρήση
Ø9.5
EL
