INSTALACJA ZESTAWU PMV

Pewnie zainstaluj jednostkę w miejscu wystarczająco wytrzymującym ciężar jednostki.
Jeśli podstawa nie jest wystarczająco wytrzymała, jednostka może spaść i spowodować uszkodzenia ciała.
Wykonaj określone prace montażowe w celu ochrony przed trzęsieniem ziemi.
Nieprawidłowy montaż może spowodować, że jednostka spadnie.
WYMAGANIA
Aby uniknąć uszkodzenia Zestawu PMV lub uszkodzenia ciała, postępuj zgodnie z poniższymi instrukcjami.
• Nie stawaj ani nie kładź żadnych ciężkich przedmiotów na zapakowanym Zestawie PMV.
• Niosąc Zestaw PMV, trzymaj za dwa wiszące uchwyty i uważaj, aby nie zastosować nadmiernej siły wobec
rur chłodniczych.

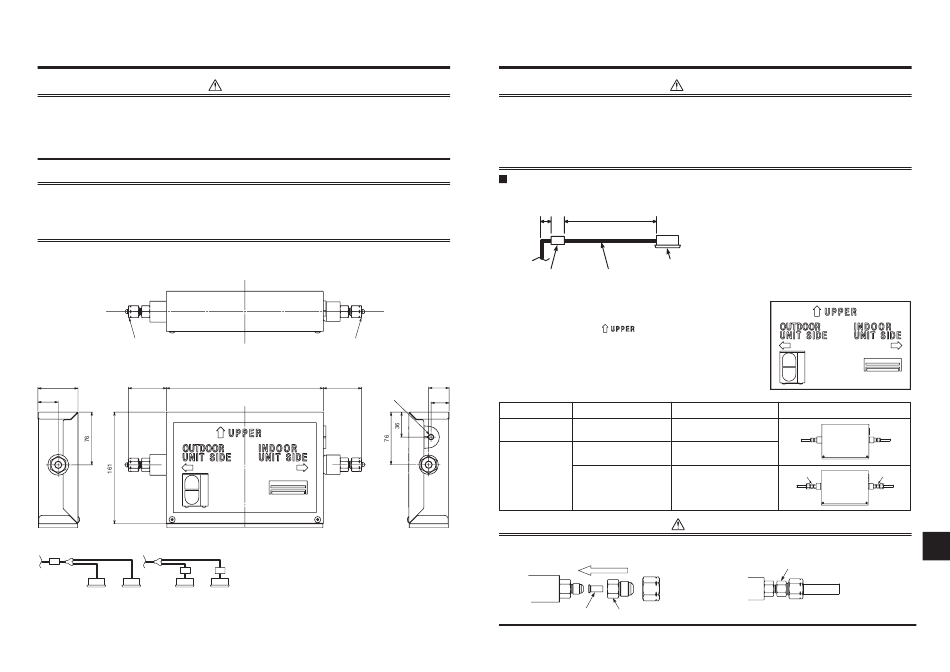

Widok zewnętrzny
Port łączący rury chłodniczej (rura cieczy)
58 55
30
ŹLE
DOBRZE
Zestaw
PMV
Jednostka wewnętrzna Jednostka wewnętrzna
PL-7
OSTRZEŻENIE
Port łączący rury chłodniczej (rura cieczy)
226 55
Kabel łączący
(akcesoria)
Adnotacja)
Zestaw
Nie podłączaj dwóch lub więcej jednostek
PMV
wewnętrznych do jednego Zestawu PMV.
Przygotuj jedną jednostkę wewnętrzną i jeden
Zestaw PMV z przyporządkowaniem 1 do 1.
5
86
INSTALACJA RUROWA CZYNNIKA CHŁODNICZEGO
Jeśli gaz chłodniczy wyciekł podczas prac montażowych, należy natychmiast przewietrzyć pomieszczenie.
Wyciekający gaz w kontakcie z ogniem może doprowadzić do powstania szkodliwych gazów.
Po wykonaniu prac montażowych upewnij się, że gaz chłodniczy nie wycieka.
Jeśli gaz chłodniczy wycieknie do pomieszczenia i będzie unosić się w pobliżu źródeł ognia takich jak dmuchawa,
piekarnik lub agregat grzewczy, może dojść do powstania szkodliwych gazów.
Dopuszczalna długość instalacji rurowej czynnika chłodniczego
Przewód rurowy prosty powinien być o długości co najmniej 0.2m jak pokazano na rysunku poniżej.
* Krótka część prosta przewodu rurowego może powodować powstawanie niepożądanych dźwięków.
0.2 lub więcej
2 m do 10 m
Zestaw PMV Rura chłodnicza
• Kierunek łączenia rury czynnika chłodniczego
Podczas łączenia rur zwróć uwagę na kierunek
głównej jednostki.
Upewnij się, aby zamontować główny zespół w
taki sposób, by znak [
skierowany był w górę.
Łącząc rury chłodnicze, stosuj się do symbolu
strzałki na etykiecie i połącz rury po potwierdzeniu
kierunku jednostki wewnętrznej i jednostki
zewnętrznej.
30
Materiał instalacji rurowej oraz wymiary
26
Typ mocy jednostki
Nazwa modelu
wewnętrznej
RBM-PMV0363 typ 005, 007, 009, 012
typ 015, 018
RBM-PMV0903E
typ 024, 027
Łącząc rury chłodnicze Ø9.5 należy wetknąć rurę uszczelniającą pomiędzy główny zespół PMV a złączkę.
Jeśli rura uszczelniająca nie jest wetknięta, dojdzie do wycieku chłodziwa.
Zestaw PMV
Rura uszczelniająca
Dołączona złączka
OSTRZEŻENIE
Jednostka
wewnętrzna
Etiket
] na etykiecie
Średnica rury chłodniczej
Ø6.4
Ø6.4
Dołączona
złączka
Ø9.5
UWAGA
Dołączona złączka
Adnotacje
Dołączona
złączka
PL
Rura cieczy
