FIXATION APRÈS LE RACCORDEMENT DES
TUYAUX

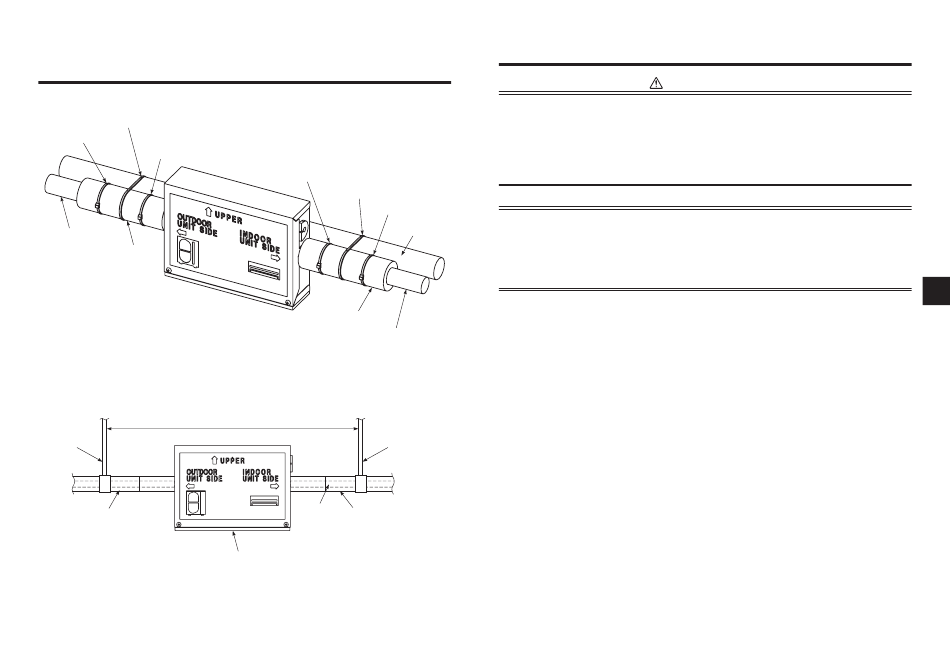

1. Après avoir effectué le raccordement sur les tuyaux, fixez le Kit PMV à l'aide de la bande de
fixation fournie de façon à ce qu'il adhère au tuyau de gaz.
Bande de fixation en L
Bande de fixation en M
Bande de fixation en M
Gaine de calorifugeage
Tuyau de réfrigérant
(côté liquide)
2. Pour éviter la propagation du bruit ou des vibrations, enveloppez les conduites de liquide du
Kit PMV avec un matériau de rembourrage, puis fixez les boulons de suspension à 1 m
d'intervalle.
Lors du montage du Kit PMV sur le mur, disposez également le matériau de rembourrage
entre le Kit PMV et le mur afin d'éviter la propagation du bruit et des vibrations.
1 m ou moins
Boulon de
suspension
Matériel isolant ou de rembourrage
(Disponible dans le commerce)
Remarque
• Installez le Kit PMV comme illustré avec un angle maximum de 15 degrés par rapport à la verticale et horizontale
respectivement.
FR-11
Bande de fixation en M
Bande de fixation en L
Bande de fixation en M
Gaine de calorifugeage
Tuyau de réfrigérant (côté liquide)
Boulon de
suspension
Tuyau de
réfrigérant Matériel isolant ou de rembourrage
(Disponible dans le commerce)
Kit PMV
7
16
TRAVAUX ÉLECTRIQUES
1. À l'aide des fils spécifiés, veillez à connecter et à fixer solidement ces fils de façon à ce que
les forces externes des fils ne se transmettent pas aux bornes.
Un branchement ou une fixation imparfaite peut provoquer un incendie, etc.
2. Pour tout travail électrique, suivez de façon stricte les règlements locaux à chaque pays ainsi
que les consignes du Manuel d'installation, utilisez aussi un circuit distinct.
Un manque de puissance de l'alimentation ou une installation incomplète peut provoquer une électrocution ou un
incendie.
EXIGENCE
• Mettez en place l'installation électrique de façon à ce qu'elle ne soit pas en contact direct avec des parties chaudes
Tuyau de
du tube.
réfrigérant
La gaine peut fondre et provoquer un accident.
(côté gaz)
• Une fois les fils branchés aux blocs de raccordement, bloquez et fixez les fils avec un serre-fil.
• Stockez les conduites de réfrigérant et les câbles de commande dans la même conduite.
• Ne branchez pas l'alimentation de l'unité intérieure tant que le vide des canalisations de réfrigérant n'a pas été
obtenu.
AVERTISSEMENT
