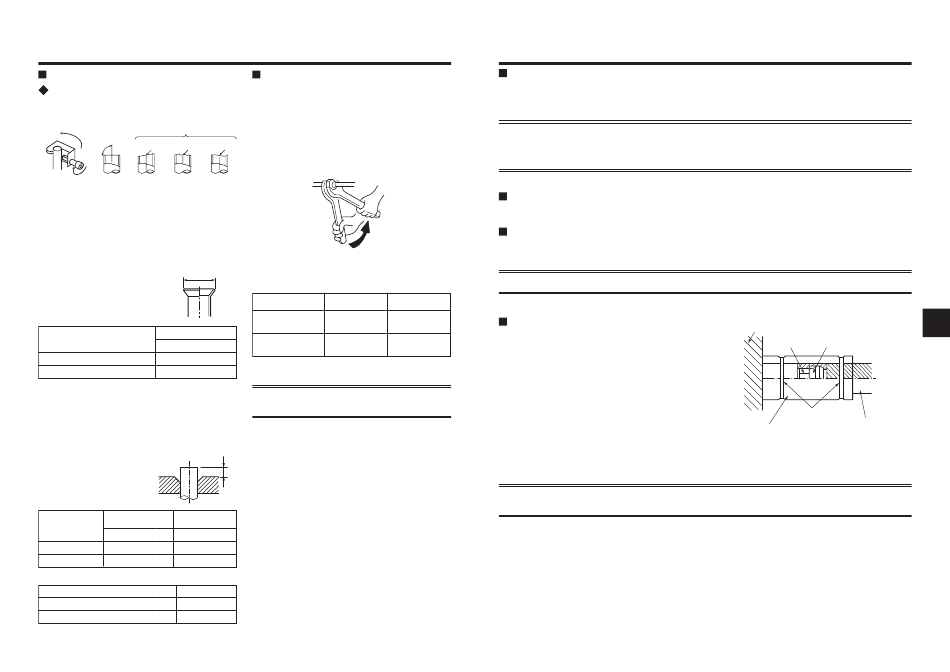

Toshiba RBM-PMV0363E Installations-Handbuch Seite 24

Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 20
5
KÄLTEMITTELLEITUNG
Leitungsformung/Gewindeschneiden
Bördeln
1. Schneiden Sie das Rohr mit einem Rohrschneider.
OK
FALSCH
Unregelmäßig
Rau
Verbogen
90°
2. Eine Überwurfmutter auf die Leitung schieben und
das Leitungsende bördeln.
Da sich die Bördelanschlussgröße von
Klimaanlagen für R410A von den Anschlüssen für
R22-Kältemittelleitungen unterscheiden, sollten
neue, für R410A-Leitungsquerschnitte
vorgesehene Werkzeuge verwendet werden.
Es können jedoch auch herkömmliche Werkzeuge
verwendet werden, indem man den Überstand des
Kupferleitungsrohrs anpasst.
A
Bördelanschlussgröße :
A (Einheit : mm)
+0
A
- 0.4
Außendurchm. Des Kupferrohrs
R410A
6.4
9.1
9.5
13.2
* Falls Leitungen für das Kältemittel R410A mit einem
herkömmlichen Werkzeug gebördelt werden, müssen
sie 0.5 mm weiter herausgezogen werden als R22-
Kältemittelleitungen, um der unterschiedlichen
Bördelweite Rechnung zu tragen.
Eine Leitungslehre empfiehlt sich zum Einstellen des
Überstands.
Überstand für Bördelanschluss :
B (Einheit : mm)
Fest (Kupplungstyp)
Mit R410A-
Mit herkömmlichem
Außendurchm.
Werkzeug
Werkzeug
Des Kupferrohrs
R410A
R410A
6.4
0 to 0.5
1.0 to 1.5
9.5
0 to 0.5
1.0 to 1.5
Imperial (Flügelmutterntyp)
Außendurchm. Des Kupferrohrs
R410A
6.4
1.5 to 2.0
9.5
1.5 to 2.0
DE-9
Anschluss von Kältemittelleitungen
Alle Kältemittelleitungen mit Überwurfmuttern
anschließen
• Beim Abnehmen der Überwurfmutter tritt das
Füllgas (Stickstoff) aus dem Modul aus, was
jedoch kein Fehler ist.
• Achten Sie darauf, für die Rohranschlussarbeit des
Innengeräts zwei Schraubenschlüssel zu
verwenden.
Arbeiten Sie mit zwei Schraubenschlüsseln
• Anzugsmomente siehe nachfolgende Tabelle.
Anschlussrohr-
Anzugsmoment
Nachziehmoment
Außendurchm. (mm)
(N•m)
14 to 18
Ø6.4
(1.4 to 1.8 kgf•m)
(1.8 kgf•m)
33 to 42
Ø9.5
(3.3 to 4.2 kgf•m)
(4.2 kgf•m)
ANFORDERUNGEN
Wenn zu viel Kraft angewendet wird, kann die Mutter
abhängig von den Montagebedingungen springen.
B
24
Luftdichtigkeitstest/Entlüftung usw
Für Luftdichtigkeitstests, Entlüften, Nachfüllen von Kältemittel und Gasleckprüfung die Anweisungen der
Einbauanleitung für die Außeneinheit befolgen.
ANFORDERUNGEN
Nur spezielle Werkzeuge und Vorrichtungen wie Füllschläuche für das Kältemittel R410A verwenden.
Keinesfalls die Anlage einschalten, bevor Luftdichtigkeitstest und Unterdruckaufbau abgeschlossen wurden.
(Falls die Anlage vorzeitig eingeschaltet wird, schließt sich das integrierte PMV, was den Unterdruckaufbau erheblich
verzögert.)
Die Ventile an der Außeneinheit vollständig öffnen
Gasleckprüfung
Leitungen, Anschlüsse und Ventilkappen mit einem Gasleckprüfer oder Seifenwasser auf Undichtigkeiten prüfen.
ANFORDERUNGEN
Nur einen Gasleckprüfer fpr HFC-Kältemittel (R410A, R134a usw.) verwenden.
(N•m)
18
Wärmeisolation
Die Leitungen auf der Flüssigseite und Gasseite separat mit
42
Wärmeisolation versehen.
Beim Kühlen sinkt die Temperatur auf der Flüssigkeits- sowie
auf der Gasseite.
Daher ausreichend isolieren, um Kondensation zu verhindern.
• Zur Wärmeisolierung von Kältemittel-Gasleitungen unbedingt
Isoliermaterial mit einer Hitzefestigkeit von mindestens 120
°C verwenden.
• Verkleiden Sie mit dem beiliegenden Isoliermaterial lückenlos
die Rohre bis zu den Anschlüssen an das PMV-Kit.
ANFORDERUNGEN
Die Anschlussstutzen des PMV-Kits müssen bis zum Gehäuse der Einheit isoliert werden. Es dürfen keine Rohrteile
frei liegen. (Auf nicht isolierten Rohren bildet sich Kondenswasser, das zu Wasserschäden führen kann.)
PMV-Kit
Hohlschraube
Überwurfmutter
Kabelbinder
(liegt bei)
Wärmeisolierung
Wärmeisolierende
Röhre (mitgeliefert)
DE-10
