Montage- und Serviceanleitung
für die Fachkraft

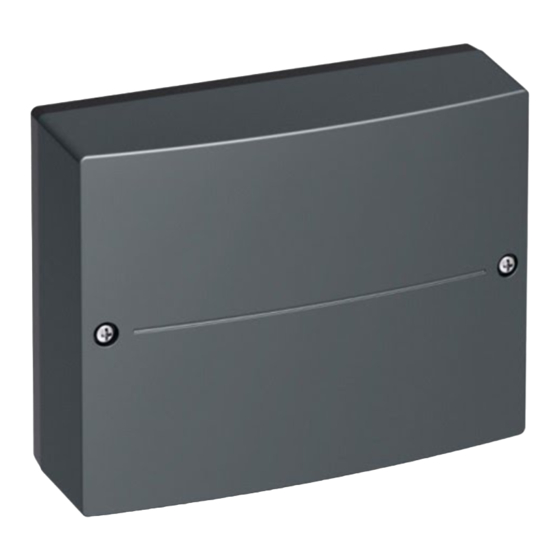

Erweiterung EM-P1
Elektronikmodul ADIO
Funktionserweiterung zum Anschluss von Umwälzpumpen
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise
genau, um Gefahren und Schäden für Men-
schen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
Gefahr
Dieses Zeichen warnt vor Personenschäden.
!
Achtung
Dieses Zeichen warnt vor Sach- und Umwelt-
schäden.
Montage, Erstinbetriebnahme, Inspektion, Wartung
und Instandsetzung müssen von autorisierten Fach-
kräften (Heizungsfachbetrieb/Vertragsinstallationsun-
ternehmen) durchgeführt werden.
Bei Arbeiten an Gerät/Heizungsanlage diese span-
nungsfrei schalten (z. B. an der separaten Sicherung
oder einem Hauptschalter) und gegen Wiedereinschal-
ten sichern.
Bei Brennstoff Gas den Gasabsperrhahn schließen
und gegen ungewolltes Öffnen sichern.
Entsorgung der Verpackung
Verpackungsabfälle gemäß den gesetzlichen Festle-
gungen der Verwertung zuführen.
DE: Nutzen Sie das von Viessmann organisierte Ent-
sorgungssystem.
AT: Nutzen Sie das gesetzliche Entsorgungssystem
ARA (Altstoff Recycling Austria AG, Lizenznum-
mer 5766).
CH: Verpackungsabfälle werden vom Heizungs-/
Lüftungsfachbetrieb entsorgt.
5836773 DE
5/2020
Hinweis
Angaben mit dem Wort Hinweis enthalten Zusatzinfor-
mationen.
Nach Montage Gasdichtheit prüfen.
Bei allen Arbeiten geeignete persönliche Schutzaus-
rüstung tragen.
Die Instandsetzung von Bauteilen mit sicherheitstech-
nischer Funktion gefährdet den sicheren Betrieb der
Anlage.
Bei Austausch ausschließlich Viessmann Originalteile
oder von Viessmann freigegebene Ersatzteile verwen-
den.
Montage der Bauteile mit neuen Dichtungen.
VIESMANN
Bitte aufbewahren!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann EM-P1
Inhaltszusammenfassung für Viessmann EM-P1
- Seite 1 Montage der Bauteile mit neuen Dichtungen. Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766).
-
Seite 2: Verwendungshinweis
In Verbindung mit einem Werkzeug: ■ Oberfläche reinigen. Bauteil fachgerecht entsorgen. Bauteil in geeigneten Sammelstellen abge- ben. Bauteil nicht im Hausmüll entsorgen. Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann- schemes.com Verwendungshinweis Folgende Umwälzpumpen können angeschlossen wer- den: ■ Heizkreispumpe für Heizkreis ohne Mischer ■... -
Seite 3: Übersicht Der Elektrischen Anschlüsse
Ersatzteillisten Informationen zu Ersatzteilen finden Sie unter www.viessmann.com/etapp oder in der Viessmann Ersatzteil-App. Montage an der Wand Abb. 1 Übersicht der elektrischen Anschlüsse [{] [{] [{] [{{] fÖ sÖ 230 V~/50 Hz Abb. 2 Stecker 230 V~ Netzanschluss fÖ Heizkreispumpe (bauseits) Netzanschluss für Zubehör... -
Seite 4: Tauchtemperatursensor Hydraulische Weiche Anschließen
Übersicht der elektrischen Anschlüsse (Fortsetzung) Kleinspannungsanschlüsse Hinweis PWM1 Ohne Funktion Bauseitige Leitungen zugentlasten. Ohne Funktion Einzelne Adern direkt an jedem Stecker mit Leitungs- Ohne Funktion binder fixieren. Tauchtemperatursensor hydraulische Weiche Nicht benötigte Öffnungen mit Leitungsdurchführung PlusBus (nicht aufgeschnitten) verschließen. Achtung Durch elektrostatische Entladung können elekt- ronische Baugruppen beschädigt werden. - Seite 5 Heizkreispumpe 230 V~ anschließen Technische Daten Nennstrom Empfohlene Anschlussleitung H05VV-F3G 0,75 mm oder H05RN-F3G 0,75 mm Abb. 4 Heizkreispumpe Stecker sÖ zum Steckplatz P1 Pumpen mit Schalteingang anschließen Heizkreispumpe mit Stromaufnahme größer 1 A oder Technische Daten für die Ansteuerung des Schüt- Hocheffizienz-Umwälzpumpen mit hohen Anlaufströ- zes: Nennspannung...
- Seite 6 Nennstrom Empfohlene Anschlussleitung H05VV-F3G 0,75 mm oder H05RN-F3G 0,75 mm N PE Abb. 6 Heizkreispumpe Stecker an Erweiterung EM-P1 sÖ Schütz Separater Netzanschluss (Herstellerangaben beachten) Heizkreispumpe 400 V~ anschließen Technische Daten für die Ansteuerung des Schüt- zes: L1 L2 L3 N PE...
-
Seite 7: Plusbus Am Wärmeerzeuger Anschließen
Drehschalter S1 Drehschalter S1 an der Erweiterung EM-P1 und Dreh- schalter S1 am Erweiterungssatz Mischer müssen ent- sprechend folgender Tabelle eingestellt werden. Heizkreis Drehschalter S1 Drehschalter S1 an der Erweite- am Erweiterungs- rung EM-P1 satz Mischer Auslieferungszu- Auslieferungszu- stand: 1... - Seite 8 Netzanschluss Netzanschluss am Wärmeerzeuger Netzanschlussleitung an der Erweiterung anschließen. Netzanschlussleitung zum Wärmeerzeuger führen und an Stecker anschließen. Absicherung des Kon- takts (Ausgang) am Wärmeerzeuger beachten. Falls der Netzanschluss an einem weiteren Zubehör erfolgt, den mitgelieferten Stecker fÖ A verwenden. Montage- und Serviceanleitung Wärmeerzeuger Gefahr Falsche Adernzuordnung kann zu schweren Verletzungen und Schäden am Gerät führen.
- Seite 9 Netzanschluss (Fortsetzung) Netzanschluss entsprechend Abbildung ausführen. Bei Anschluss des Geräts mit flexibler Netzanschluss- leitung muss sichergestellt sein, dass bei Versagen der Zugentlastung die stromführenden Leiter vor dem Schutzleiter gestrafft werden. Die Aderlänge des Schutzleiters ist konstruktionsabhängig. Gefahr Falsche Adernzuordnung kann zu schweren Verletzungen und Schäden am Gerät führen.
- Seite 10 Anschluss von mehreren Zubehörteilen Netzanschluss und PlusBus-Anschluss Netzanschluss aller Zubehöre über Regelung des Wärmeerzeugers Abb. 12 Zubehöre teilweise mit direktem Netzanschluss Abb. 13 Regelung des Wärmeerzeugers Netzschalter Erweiterungssatz Mischer für Heizkreis mit (A) Netzanschluss fÖ Mischer M2 (Elektronikmodul) PlusBus Erweiterungssatz Mischer für Heizkreis mit Netzanschluss Zubehör in der Regelung des Mischer M3 (Elektronikmodul) Wärmeerzeugers...
-
Seite 11: Anschluss- Und Verdrahtungsschema
Anschluss- und Verdrahtungsschema Abb. 14 A1 Leiterplatte Erweiterung EM-P1 (Elektronikmodul F1 Sicherung ADIO) S1 Drehschalter A2 Elektronik Stecker 230 V~ Ohne Funktion Heizkreispumpe (bauseits) Tauchtemperatursensor hydraulische Weiche sÖ Trinkwasserzirkulationspumpe (bauseits) PlusBus zur Verbindung mit der Regelung des Netzanschluss 230 V/50 Hz Wärmeerzeugers und einem weiteren Zube-... -
Seite 12: Technische Daten
■ − Kennlinie Temperatur in °C Abb. 15 Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 DE: www.viessmann.de/eu-conformity Allendorf, erklären in alleiniger Verantwortung, dass AT: www.viessmann.at/eu-conformity das bezeichnete Produkt in Konstruktion und Betriebs- CH: www.viessmann.ch/eu-conformity-de verhalten den europäischen Richtlinien und den oder ergänzenden nationalen Anforderungen entspricht. - Seite 16 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
