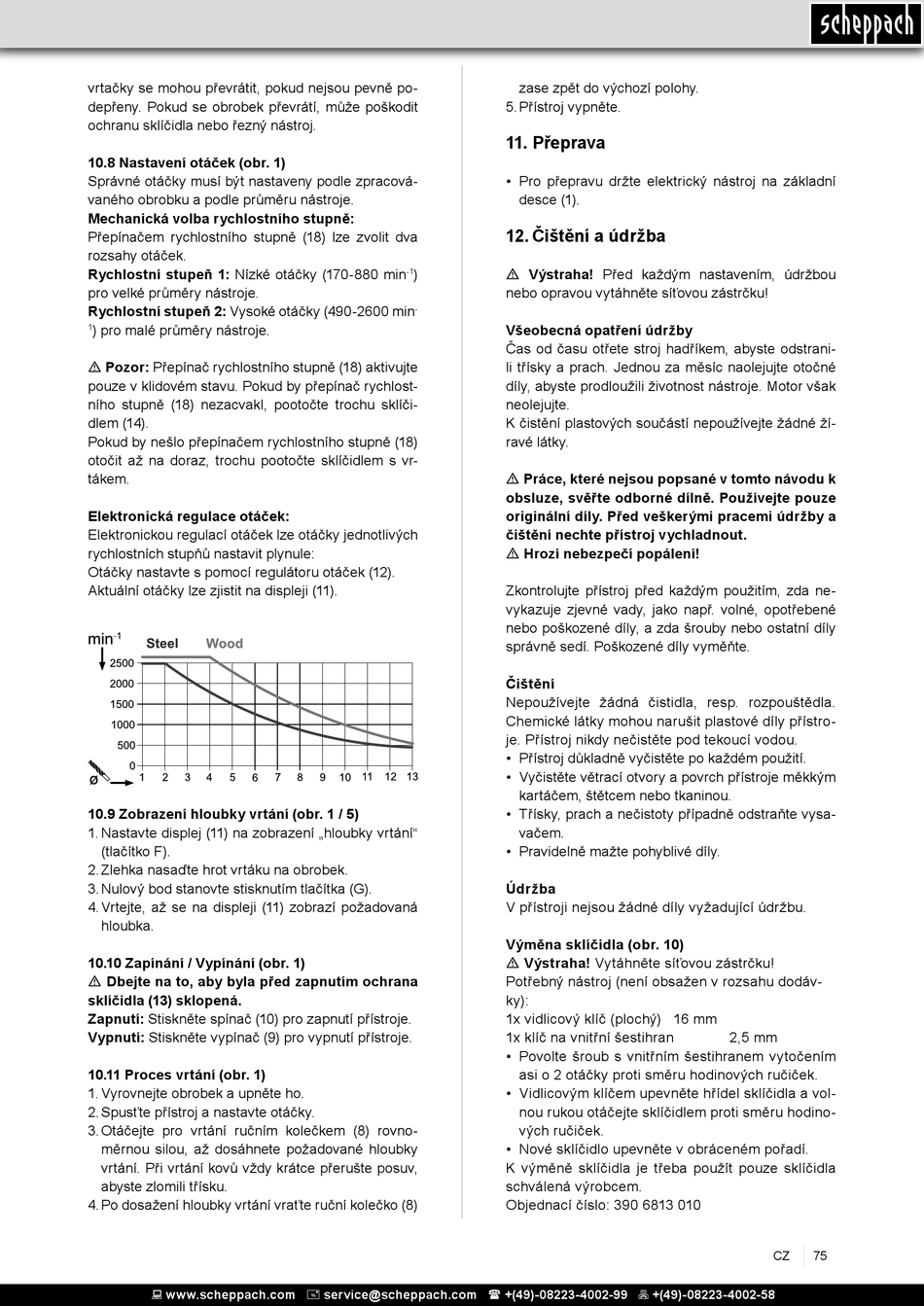

vrtačky se mohou převrátit, pokud nejsou pevně po-
depřeny. Pokud se obrobek převrátí, může poškodit
ochranu sklíčidla nebo řezný nástroj.
10.8 Nastavení otáček (obr. 1)
Správné otáčky musí být nastaveny podle zpracová-
vaného obrobku a podle průměru nástroje.
Mechanická volba rychlostního stupně:
Přepínačem rychlostního stupně (18) lze zvolit dva
rozsahy otáček.
Rychlostní stupeň 1: Nízké otáčky (170-880 min
pro velké průměry nástroje.
Rychlostní stupeň 2: Vysoké otáčky (490-2600 min
) pro malé průměry nástroje.
1
m Pozor: Přepínač rychlostního stupně (18) aktivujte
pouze v klidovém stavu. Pokud by přepínač rychlost-
ního stupně (18) nezacvakl, pootočte trochu sklíči-
dlem (14).
Pokud by nešlo přepínačem rychlostního stupně (18)
otočit až na doraz, trochu pootočte sklíčidlem s vr-
tákem.
Elektronická regulace otáček:
Elektronickou regulací otáček lze otáčky jednotlivých
rychlostních stupňů nastavit plynule:
Otáčky nastavte s pomocí regulátoru otáček (12).
Aktuální otáčky lze zjistit na displeji (11).
10.9 Zobrazení hloubky vrtání (obr. 1 / 5)
1. Nastavte displej (11) na zobrazení „hloubky vrtání"
(tlačítko F).
2. Zlehka nasaďte hrot vrtáku na obrobek.
3. Nulový bod stanovte stisknutím tlačítka (G).
4. Vrtejte, až se na displeji (11) zobrazí požadovaná
hloubka.
10.10 Zapínání / Vypínání (obr. 1)
m Dbejte na to, aby byla před zapnutím ochrana
sklíčidla (13) sklopená.
Zapnutí: Stiskněte spínač (10) pro zapnutí přístroje.
Vypnutí: Stiskněte vypínač (9) pro vypnutí přístroje.
10.11 Proces vrtání (obr. 1)
1. Vyrovnejte obrobek a upněte ho.
2. Spusťte přístroj a nastavte otáčky.
3. Otáčejte pro vrtání ručním kolečkem (8) rovno-
měrnou silou, až dosáhnete požadované hloubky
vrtání. Při vrtání kovů vždy krátce přerušte posuv,
abyste zlomili třísku.
4. Po dosažení hloubky vrtání vraťte ruční kolečko (8)
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
zase zpět do výchozí polohy.
5. Přístroj vypněte.
11. Přeprava
• Pro přepravu držte elektrický nástroj na základní
desce (1).
12. Čištění a údržba
) m Výstraha! Před každým nastavením, údržbou
-1
nebo opravou vytáhněte síťovou zástrčku!
-
Všeobecná opatření údržby
Čas od času otřete stroj hadříkem, abyste odstrani-
li třísky a prach. Jednou za měsíc naolejujte otočné
díly, abyste prodloužili životnost nástroje. Motor však
neolejujte.
K čistění plastových součástí nepoužívejte žádné ží-
ravé látky.
m Práce, které nejsou popsané v tomto návodu k
obsluze, svěřte odborné dílně. Používejte pouze
originální díly. Před veškerými pracemi údržby a
čištění nechte přístroj vychladnout.
m Hrozí nebezpečí popálení!
Zkontrolujte přístroj před každým použitím, zda ne-
vykazuje zjevné vady, jako např. volné, opotřebené
nebo poškozené díly, a zda šrouby nebo ostatní díly
správně sedí. Poškozené díly vyměňte.
Čištění
Nepoužívejte žádná čistidla, resp. rozpouštědla.
Chemické látky mohou narušit plastové díly přístro-
je. Přístroj nikdy nečistěte pod tekoucí vodou.
• Přístroj důkladně vyčistěte po každém použití.
• Vyčistěte větrací otvory a povrch přístroje měkkým
kartáčem, štětcem nebo tkaninou.
• Třísky, prach a nečistoty případně odstraňte vysa-
vačem.
• Pravidelně mažte pohyblivé díly.
Údržba
V přístroji nejsou žádné díly vyžadující údržbu.
Výměna sklíčidla (obr. 10)
m Výstraha! Vytáhněte síťovou zástrčku!
Potřebný nástroj (není obsažen v rozsahu dodáv-
ky):
1x vidlicový klíč (plochý) 16 mm
1x klíč na vnitřní šestihran
• Povolte šroub s vnitřním šestihranem vytočením
asi o 2 otáčky proti směru hodinových ručiček.
• Vidlicovým klíčem upevněte hřídel sklíčidla a vol-
nou rukou otáčejte sklíčidlem proti směru hodino-
vých ručiček.
• Nové sklíčidlo upevněte v obráceném pořadí.
K výměně sklíčidla je třeba použít pouze sklíčidla
schválená výrobcem.
Objednací číslo: 390 6813 010
2,5 mm
