7.1 Remote per Touchboard

7.1.1 Eingangs Signal

Die Rückseite des Scancommanders bietet eine 25-pol SUB-D Buchse (female)
zum Anschluß eines handelsüblichen Touchboards mit bis zu 16 Kanälen.
Pin 1-16 : Eingangskanäle 1 bis 16
Pin 25: Masse.
Die Touchboard Eingänge haben nur Schaltfunktion: 0 bis +2 Volt : Aus
bis +15 Volt : An.

7.1.2 Zuordnung der Pult Funktionen

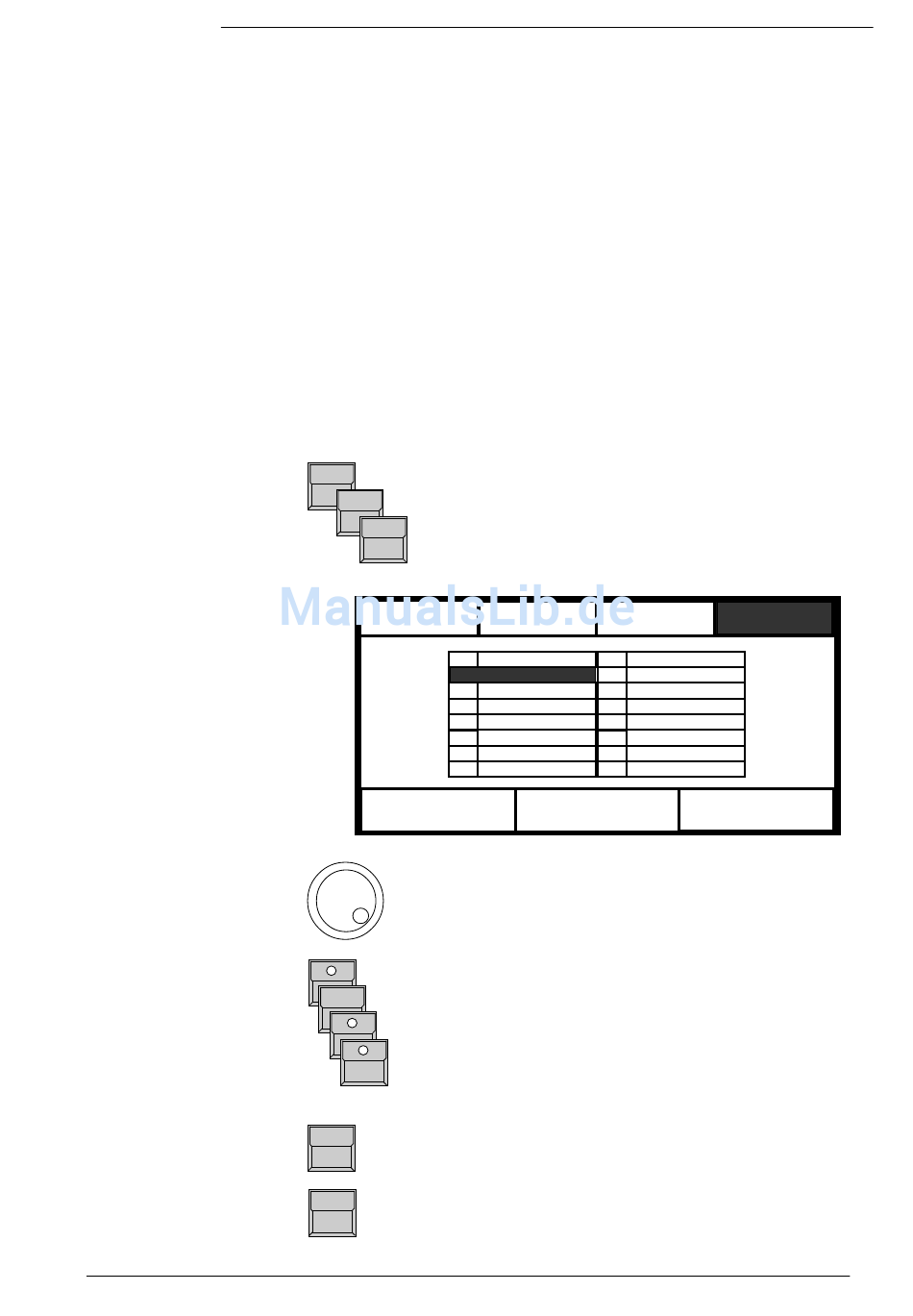

REMOTE im Top Menü
TOUCHBOA. MENU
EDIT im Display invertieren
DELETE
ALL
1 MEM . A / 01
2 MEM . B / 15
3
4 MASTER A
5
6
7
8
Encoder 2
Memory Taste
Helligkeits Flashtaste oder
Sequence Taste 1 - 16
GO Taste
QUIT Taste
TOUCHBOARD ON/OFF
DELETE
SINGLE
9
10
11
12
13
14
15
16
SELECT
Anwahl eines Feldes (invertiert)
oder
oder
Verknüpft die angewählte Funktion mit dem selektier-
ten Eingangssignal
Rückkehr zum REMOTE Topmenü
Ein- und Ausschalten des Remote Eingangs
+5
EDIT
