Ddl-Adresse; Ddl-Modus; Ausgangsdatenlänge; Ausgangsdatenbereich In Der Steuerung - Aventics LP04 DDL Betriebsanleitung

DDL IN (XPD2)
DDL OUT (XPD1)
DDL-Modus S2
DDL-Adresse S1
DDL-LEDs
Anzeige über LED's des
Ventilzustandes 12/14

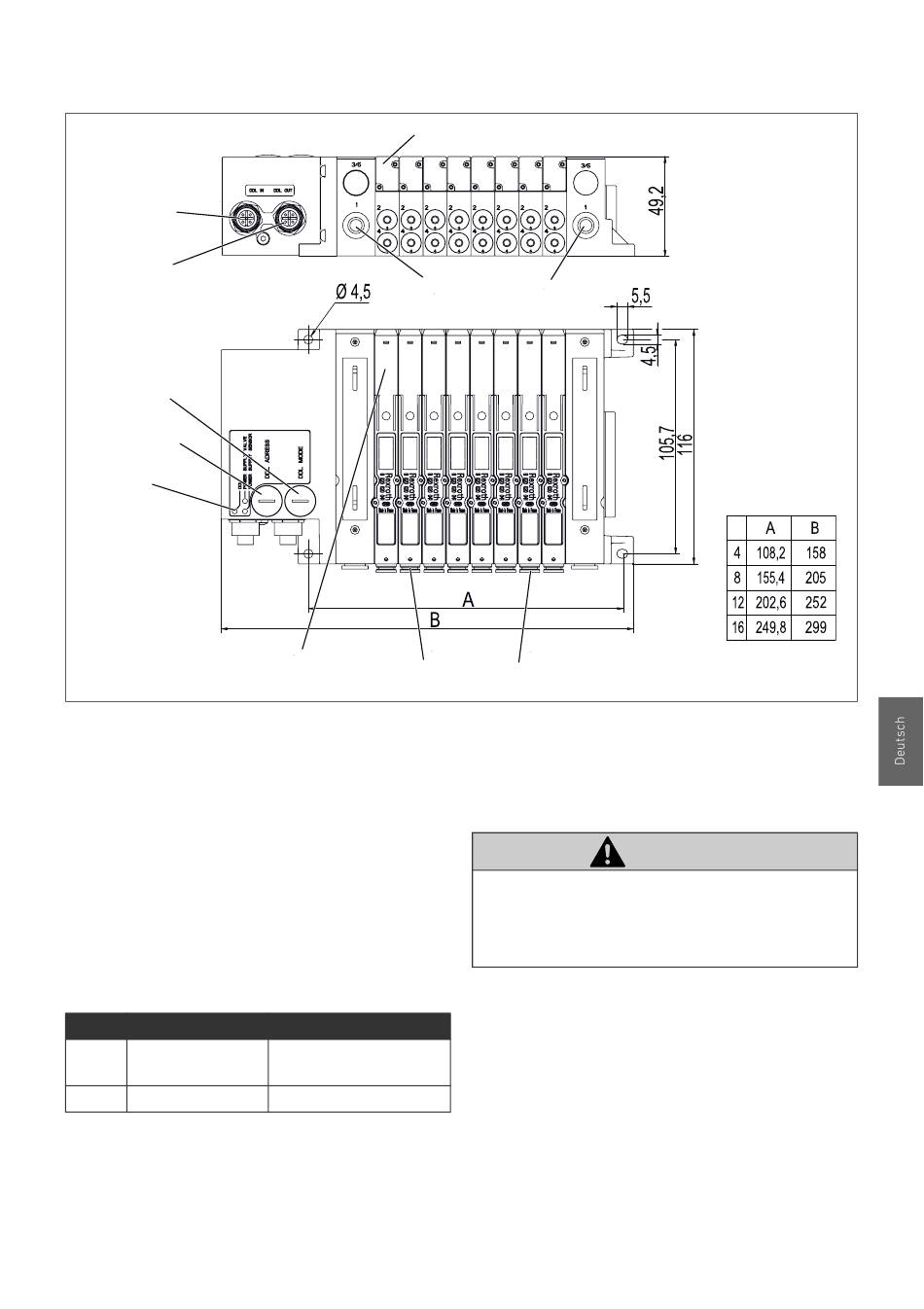

Abb. 1: LEDs und Schalter
3

DDL-Adresse

Die DDL-Adresse wird mit dem Schalter S1
eingestellt. Die Einstellrichtlinien für die
Adressierung sind in der DDL-Systembeschreibung
zu finden.

3.1 DDL-Modus

Die DDL-Baudrate wird mit dem Schalter S2
eingestellt. Alle Teilnehmer müssen auf die gleiche
Baudrate eingestellt werden.
Tabelle 1: DDL-Baudrate
Bit Open
1 DDL 125 kBaud
2 Keine Funktion
3.2 Ausgangsdatenlänge
Die Ausgangsdatenlänge wird fest durch die
Hardware vorgegeben. Die Datenlänge richtet sich
nach dem Ausbaugrad des Ventilsystems. Ein
AVENTICS | VS LP04 DDL | R402000483-BDL-001-AD
Ventil 1
Anschluss 1
Druckluftversorgung
Anschlüsse 2+4,
Arbeitsleitungen
On
DDL 250 kBaud
(default)
Keine Funktion
Ventilträger mit 4 Plätzen belegt 1 Byte, mit 8
Plätzen 2 Byte, mit 12 Plätzen 3 Byte und ein
Ventilträger mit 16 Plätzen belegt 4 Byte..
VORSICHT
Schalter dürfen nicht am laufenden Gerät
geändert werden. Geänderte Schalterstellungen
werden erst gültig, wenn das Gerät aus- und
wieder eingeschaltet wird.
3.3 Ausgangsdatenbereich in der
Steuerung
Die DDL-Adresse bestimmt die Lage der
Ausgangsdaten im Datenbereich des DDL
Busmoduls und damit die Lage im Adressbereich
der Steuerung.
Sollte die Adresse 0 (automatische Adressierung)
eingestellt sein, liegt der Datenbereich der
Ausgangsdaten hinter den Daten des
Druckregelventils und vor den Daten des
Ausgangsmoduls und
3
