1WMPD4001798
Handbuch
Kontrollwaagen
FS-6K
FS-15K
FS-30K
i
i
i

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AND FS-15Ki

Inhaltszusammenfassung für AND FS-15Ki

  • Seite 1 Handbuch Kontrollwaagen FS-6K FS-15K FS-30K 1WMPD4001798...

  • Seite 2: Dieses Handbuch Und Zeichen

    Dieses Handbuch und Zeichen Alle Sicherheitshinweise sind durch das Folgende gekennzeichnet “WARNUNG” oder “VORSICHT” von ANSI Z535.4 (American National Standard Institute: Product Safety Signs and Labels). Sie bedeuten Folgendes: Eine möglicherweise gefährliche Situation, die im Falle ihres WARNUNG Eintretens zum Tod oder zu schweren Verletzungen führen kann.

  • Seite 3: Inhaltsverzeichnis

    Inhalt 1. KONFORMITÄT ....................2 2. EINFÜHRUNG....................3 3. AUSPACKEN ....................3 4. WARNUNG....................... 4 4-1. Vorsichtsmaßnahmen bei der Installierung der Waage ......4 4-2. Vorsichtsmaßnahmen beim Betrieb der Waage ........4 4-3. Vorsichtsmaßnahmen bei der Lagerung der Waage ......... 5 5.

  • Seite 4: Konformität

    1. KONFORMITÄT Konformität mit FCC Bestimmungen Bitte beachten Sie, dass dieses Gerät Hochfrequenzenergie produziert, verwendet und ausstrahlen kann. Dieses Gerät wurde getestet und ist mit den Grenzwerten eines Computergerätes der Klasse A entsprechend Unterteilung J des Teils 15 der FCC Bestimmungen konform. Diese Bestimmungen sind...

  • Seite 5: Einführung

    Verwendungszwecke geeignet macht. Bei den Waagschalen gibt es 2 Größen. Die FS-30Ki hat eine größere Schale und die FS-6Ki / FS-15Ki hat eine kleinere Schale. Die Wiegeeinheiten sind kg Kilogramm, g Gramm, lb Pfund; oz Unze; und lb-oz Pfund und Unze.

  • Seite 6: Warnung

    4. WARNUNG 4-1. Vorsichtsmaßnahmen bei der Installierung der Waage Erden Sie die Waage, damit der Benutzer nicht der Gefahr eines Elektroschocks ausgesetzt wird. Berühren Sie die Hauptanschlussleitung nicht mit nassen Händen. Der AC-Stecker ist nicht wasserfest. Installieren Sie ihn nur in einer solchen Umgebung, wo er nicht nass werden kann.

  • Seite 7: Vorsichtsmaßnahmen Bei Der Lagerung Der Waage

    4-3. Vorsichtsmaßnahmen bei der Lagerung der Waage Demontieren Sie die Waage nicht. Benutzen Sie keine Lösungsmittel zur Säuberung der Waage. Das Anzeigengehäuse sollte mit einem leinenfreien Tuch gereinigt werden, welches entweder trocken ist oder mit warmem Wasser und einem milden Reinigungsmittel getränkt ist.

  • Seite 8: Aufstellen

    5. INBETRIEBNAHME 5-1. Montage des Anzeigegehäuses auf die Anzeigesäule 1. Nehmen Sie die ganze Waage aus der Kiste heraus. Sie sollten dabei nicht an der Hauptanschlussleitung ziehen. 2. Entfernen Sie 2 Klemmen und 2 M4x12 Schrauben. 3. Montieren Sie das Anzeigegehäuse auf die Anzeigesäule und ziehen Anzeigegehäuse Sie die bei Schritt 2 entfernten...

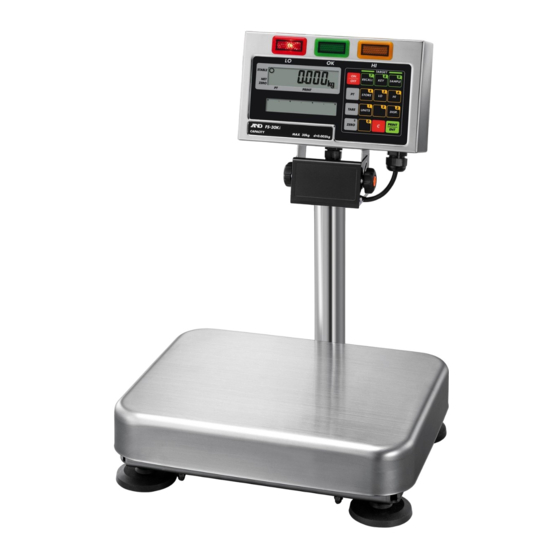

  • Seite 9: Bezeichnungen Und Funktionen

    6. BEZEICHNUNGEN UND FUNKTIONEN Anzeigegehäuse CAL Schalterdeckel Kabelhaken Erdungs- Anzeige- klemme säule Waagschale Säulenstütz- fuß Libelle Nivellierungsfuß...
  • Seite 10 WIEGEDATEN-ANZEIGE Diese Anzeige zeigt das Gewicht auf der Waagschale an. INDIKATOR DER WIEGEEINHEIT Dieser Anzeigebereich zeigt die gerade verwendete Wiegeeinheit. ANALOGE GEWICHTSANZEIGE Diese Skala hat eine Analog-Sweep-Anzeige mit 60 Segmenten, welche eine Skala von Null bis Voll abbildet, wenn die Anzeige einfacher Wiegemodus gewählt wird.

  • Seite 11: Beschreibung Der Tastenfunktionen

    Beschreibung der Tastenfunktionen Taste EIN/AUS Die Taste ON/OFF schaltet den Strom ein oder aus. Wenn eingeschaltet, wird die Waage automatisch auf Null gestellt. (Einschaltung Zero). Taste NULL / ± Die Taste ZERO stellt die Waage auf 0, wenn das Gewicht stabil ist (STABIL-Melder EIN).
  • Seite 12 Taste SPEICHERN / 4 Mit der Taste STORE können Sie das Zielgewicht und/oder HI/LO Grenzen speichern. Reihenfolge Dateneingabe zeigt diese Taste die Zahl 4. Taste ANZEIGE / 3 Wenn die Taste DISP. gedrückt wird, schreitet die analoge Gewichtsanzeige durch die vier verfügbaren Modi: einfaches Wiegen, Zielwiegen, Limit-Kontrollwiegen und Anzeige aus.

  • Seite 13: Grundbetrieb

    7. GRUNDBETRIEB 7-1. EIN- und AUS-Schalten des Stroms 1. Drücken Sie die Taste ON/OFF um den Strom EINzuschalten. Alle Anzeigesymbole werden angezeigt und die Waage wartet, bis sich die Wiegedaten stabilisiert haben. Nachdem sich der Wiegewert intern stabilisiert hat, schaltet sich die Anzeige für einen Moment aus und der ZERO-Melder zeigt Null an (Einschaltung Zero).

  • Seite 14: Wiegen Mit Voreingestelltem Tara

    5. Legen Sie das zu wiegende Objekt auf die Schale oder in den Behälter. Warten Sie, bis der STABIL-Melder erscheint, und lesen Sie den Wert ab. 6. Entfernen Sie das Objekt von der Schale. Anmerkung zu den genehmigten Modellen vom Typ EC Der Bereich für Einschaltung Zero ist innerhalb von ±10% der Wiegekapazität um den kalibrierten Nullpunkt.

  • Seite 15: Auflösung Der Gewichtsanzeige

    7-6. Auflösung der Gewichtsanzeige Die Serie FS-i verfügt über drei Arten der Auflösung der Gewichtsanzeige, NORMAL, HIGH und HIGHER. Im Folgenden geht es um die Anzeige von “kg” und “lb” für Referenzzwecke. Für weitere Einzelheiten siehe “12. Technische Daten.” NORMAL: 1/3,000 HIGH: 1/6,000 ~ 1/7,500 (in Abhängigkeit von der Kapazität)

  • Seite 16: Kontrollwiegen

    8. KONTROLLWIEGEN Die Serie FS-i ermöglicht das einfache Kontrollwiegen von Produkten. Es gibt zwei Vergleichsmodi entsprechend der Anzahl der einzustellenden Parameter, “Modus der Einstellung des Zielgewichts” und “Modus der Einstellung der oberen & unteren Grenzwerte”. Die Komparator-Ergebnisse werden durch Aufleuchten der HI (gelb), OK (grün) und LO (rot) –...

  • Seite 17: Einstellung Des Hi-Grenzgewichts Und Des Lo-Grenzgewichts

    Einstellung des Zielgewichts mittels Probe -000. 0 00 1. Falls erforderlich drücken Sie die Taste ZERO um ◄ die Gewichtsanzeige auf Null zu stellen -003. 0 00 2. Legen Sie die Probe auf die Waagschale. Die Anzeige zeigt das Gewicht des Probestücks an. 3.
  • Seite 18 wieder angezeigt. Geben Sie dann die Daten erneut ein. Eine Eingabe der Zeichen “+” oder “-” für die HI-Grenze ist nicht möglich. 3. Drücken Sie die Taste ENT um das HI-Grenzgewicht im Speicher zu speichern. 4. Die Anzeige zeigt 5tored für ein paar Sekunden -5tored und kehrt zum Wiegemodus zurück.

  • Seite 19: Modus Der Einstellung Der Oberen Und Unteren Gewichtsgrenzen

    4. Die Anzeige zeigt 5tored für ein paar Sekunden -5tored und kehrt zum Wiegemodus zurück. 5. Drücken Sie die Taste LO Dann blinkt das zuletzt -0000. 6 0 eingegebene LO % Gewicht und der linke Teil der Anolog-Anzeige schaltet sich ein. 6.

  • Seite 20: Der Komparator-Speicher

    2. Geben Sie das HI-Grenzgewicht über die 10-Tasten- -003. 0 50 Tastatur ein Wenn Sie eine falsche Taste gedrückt haben, drücken Sie die Taste und das alte HI-Grenzgewicht wird wieder angezeigt. Geben Sie dann die Daten erneut ein. Sie können einen Minuswert eingeben, indem Sie die Taste ± verwenden. Diese Taste stellt das Zeichen um.
  • Seite 21 LO-Grenze). 2. Drücken Sie die Taste STORE . Die Anzeige zeigt -f5d-00 dann 5d 00 an. 3. Drücken Sie die Speichernummer, zum Beispiel 6. -f5d-06 Wenn Sie das Speichern beenden, drücken Sie die Taste C , die Waage kehrt dann zum Wiegemodus zurück 4.

  • Seite 22: Analog-Sweep-Anzeige

    9. ANALOG-SWEEP ANZEIGE Die Serie FS-i hat eine Analog-Sweep-Anzeige mit 60 Segmenten. Die Taste DISP. schaltet deren Anzeigemodus. Anzeige einfaches Wiegen Ausnahme MODUS Anzeige Zielwiegen EINSTELLUNG OBEREN & UNTEREN GRENZGEWICHTE (F07-0). Anzeige Limit-Kontrollwiegen Analog-Anzeige AUS Es ist möglich, denjenigen Anzeigemodus festzulegen, der zuerst erscheint, wenn der Strom eingeschaltet wird.

  • Seite 23: Beispiel Der Analog-Sweep-Anzeige

    9-2. Beispiel der Analog-Sweep-Anzeige Anzeigemodus Einfaches Wiegen FS-30Ki / d=0.01 kg 00005. 0 0 MODUS DER EINSTELLUNG NETTO ◄ DES ZIELGEWICHTS ZERO ◄ Zielgewicht (F07-1 oder F07-2) Zielgewicht = 15.00 kg. Nettogewicht-Anzeige (Tara eingegeben) 00015. 0 0 FS-30Ki / d=0.01 kg MODUS DER EINSTELLUNG DER OBEREN &...
  • Seite 24 Unterhalb der unteren Grenze FS-30Ki / d=0.01 kg 00009. 8 0 MODUS DER EINSTELLUNG DER OBEREN & UNTEREN GRENZGEWICHTE (F07-0) Obere Grenze Zielgewicht = 5.00 kg. HI = 10.10 kg, LO = 9.91 kg Untere Grenze Innerhalb der Grenzen Oberhalb der oberen Grenze 00010.

  • Seite 25: Kalibrierung

    10. KALIBRIERUNG Diese Funktion justiert die Waage für genaues Wiegen. Kalibrieren Sie die Waage Kalibrierungsschalter (CAL) in den folgenden Fällen: CAL Schalter- Wenn die Waage zum ersten Mal deckel benutzt wird. Wenn die Waage bewegt wurde. Wenn die Umgebung verändert wurde. Zur regelmäßigen Kalibrierung.

  • Seite 26: Korrektion Der Schwerkraftbeschleunigung

    ist er “lb”. Wenn Sie keine Messbereich-Kalibrierung benötigen, schalten Sie den Strom aus, um den Kalibrierungsvorgang zu beenden. 7. Um mit dem unterschiedlichen Gewicht zu kalibrieren, -00020. 0 0 verändern Sie den angegebenen Wert über die 10- Tasten-Taste. Wenn Sie eine falsche Zahl gedrückt haben, drücken Sie die Taste .
  • Seite 27 Wenn Sie eine falsche Zahl gedrückt haben, drücken Sie die Taste C . Der Wert kehrt zur ursprünglichen Zahl zurück. Geben Sie neu ein. 2. Drücken Sie die Taste ENT , dann wird Cal 0 -00Cal00 angezeigt. 3. Wenn eine Kalibrierung der Waage mittels eines Kalibrierungsgewichts notwendig ist, gehen Sie zu Schritt 5 von “10-1.

  • Seite 28: Funktionen

    11. FUNKTIONEN Die Waage verfügt über Funktionseinstellungen. So stehen Ihnen mehrere Anwendungsmöglichkeiten zur Verfügung. Die in den Funktionseinstellungen eingestellten Parameter bleiben auch dann unverändert erhalten, wenn der Strom ausgeschaltet wurde. -f01-01 Funktionsnummer Parameter 11-1. Das Verfahren der Einstellung der Parameter 1.

  • Seite 29: Liste Der Funktionen

    11-2. Liste der Funktionen Element Funktion No. Beschreibung Automatische Automatisches Ausschalten Strom Automatisches f 1- 0 Ausschalten inaktiviert Ausschalten Strom Funktion Strom f 1- 1 Automatisches Ausschalten Strom aktiviert f 2- 0 Anzeigeauflösung Normal (1/3,000 Klasse) genehmigten f 2- 1 Hoch (1/6,000~1/7,500 Klasse) Modellen vom Typ f 2- 2...
  • Seite 30 Element Funktion No. Beschreibung Breite der f11- 0 Bedingung für Feststellung der Feststellung f11- 1 Stabilität Weit der Stabilität f11- 2 Zeit der f12- 0 Kurz Feststellung der f12- 1 Stabilität Lang f12- 2 Null-Verfolgung f13- 0 Null-Verfolgung AUS f13- 1 Null-Verfolgung EIN Tastenbetrieb f14- 0...

  • Seite 31: Technische Daten

    12. TECHNISCHE DATEN 12-1. Technische Daten MODELL FS-6Ki FS-15Ki FS-30Ki Kapazität 0.002 * 0.005 * 0.01 * Min. Anzeige 0.001 0.002 0.005 0.0005 0.001 0.002 Kapazität 6000 15000 30000 10 * Min. Anzeige Kapazität 0.005 * 0.01 * 0.02 * Min.

  • Seite 32: Ausmaße

    12-2. Ausmaße FS-6K FS-15K FS-30K Einheit: mm...

  • Seite 33: Landkarte Schwerkraftsbeschleunigung

    13. LANDKARTE SCHWERKRAFTSBESCHLEUNIGUNG Schwerkraftwerte an verschiedenen Standorten Amsterdam 9.813 m/s Manila 9.784 m/s Athen 9.807 m/s Melbourne 9.800 m/s Auckland NS 9.799 m/s Mexico City 9.779 m/s Bangkok 9.783 m/s Mailand 9.806 m/s Birmingham 9.813 m/s New York 9.802 m/s Brüssel 9.811 m/s Oslo...
  • Seite 34 Weltkarte...
