Inhaltszusammenfassung für ROBBE OH3004

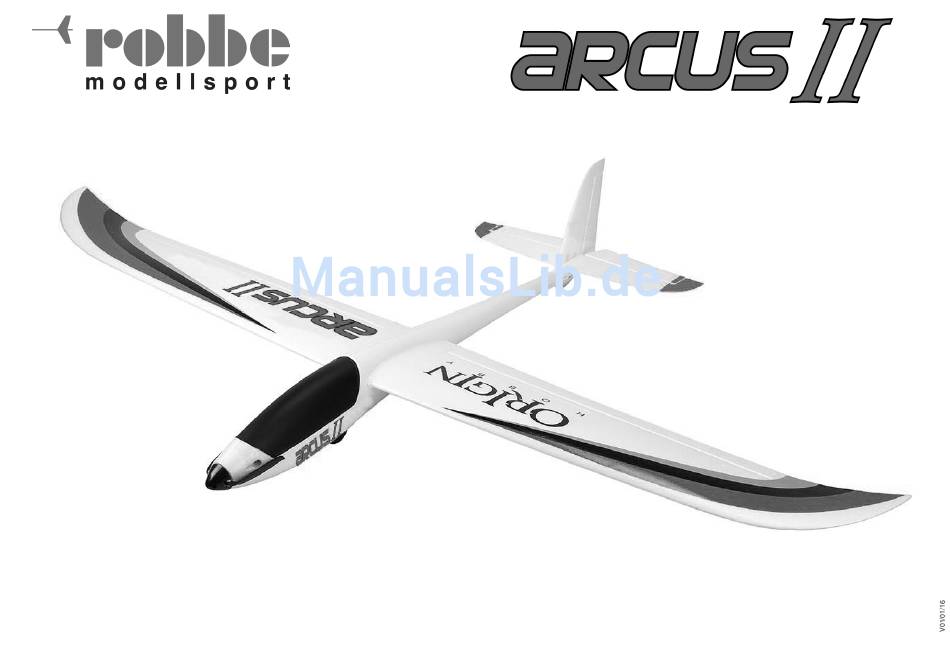

- Seite 1 Montage- und Bedienungsan lei tung ARCUS II ARF No. OH3004...
-
Seite 2: Inhaltsverzeichnis
Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 Inhalt Technische Daten Länge: ca. 1.200mm Seite Spannweite: ca. 1.875mm Modellbezeichnung und Bestellnummer Abfluggewicht: ca. 850g Technische Daten Motor: Brushless-Aussenläufer 28x30 1.100KV Erläuterung der Fachbegriffe Regler: Brushless-Regler 20A 2-3s made by Hobbywing Gewährleistung... -
Seite 3: Erläuterung Der Fachbegriffe
Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 Erläuterung der Fachbegriffe Motordrehzahl („Gas“) Hiermit wird die Drehzahl des Antriebsmotors gesteuert. Knüppel unten = Motor aus Knüppel oben = höchste Drehzahl Seitenruder Hiermit wird die Fluglage des Modells um die Hochachse gesteuert. -
Seite 4: Gewährleistung
- Legen Sie Ihrer Sendung den Kaufbeleg (Kassenzettel) bei. - Die Geräte wurden gemäß der Bedienungsanleitung betrieben. - Es wurden ausschließlich empfohlene Stromquellen und original robbe Zubehör verwendet. - Feuchtigkeitsschäden, Fremdeingriffe, Verpolung, Überlastungen und mechanische Beschädigungen liegen nicht vor. - Fügen Sie sachdienliche Hinweise zur Auffindung des Fehlers oder des Defektes bei. -
Seite 5: Sicherheitshinweise
Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 Sicherheitshinweise Lesen Sie vor dem Betrieb Ihres Modells unbedingt die Sicherheitshinweise genau durch. teile eingesetzt werden. Halten Sie sich stets an die in den Anleitungen empfohlenen Vorgehensweisen und Einstel- An den Fernsteueranlagen dürfen keinerlei Veränderungen vorgenommen werden, die nicht in der lungen. -
Seite 6: Allgemeine Sicherheitshinweise Für Lipo-Akkus
Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 Allgemeine Sicherheitshinweise für LiPo-Akkus • Den Akku nicht in Wasser oder andere Flüssigkeiten tauchen. • Akku nicht erhitzen, ins Feuer werfen oder in die Mikrowelle legen. • Nicht kurzschließen oder verpolt laden • Akku keinem Druck aussetzen, deformieren oder werfen • Nicht direkt am Akku löten • Akku nicht verändern oder öffnen • Akkus nur mit dafür geeigneten Ladegeräten laden, niemals direkt an ein Netzteil anschließen • Akku niemals in praller Sonne oder der Nähe von Heizungen oder Feuer laden bzw. entladen. • Akku nicht an Orten benutzen welche hoher statischer Entladung ausgesetzt sind. • All dies kann dazu führen, dass der Akku Schaden nimmt, explodiert oder gar Feuer fängt. • Halten Sie den Akku von Kindern fern • Ausgelaufenes Elektrolyt nicht in Verbindung mit Feuer bringen, dieses ist leicht brennbar und kann sich entzünden. • Die Elektrolytflüssigkeit sollte nicht in die Augen kommen, wenn doch, sofort mit viel klarem Wasser auswaschen und anschließend einen Arzt aufsuchen. • Auch von Kleidern und anderen Gegenständen kann die Elektrolytflüssigkeit mit viel Wasser aus- bzw. abgewaschen werden. • Sicherheitshinweise der Akkuhersteller beachten. - Seite 7 Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 Lieferumfang Vinerva - Fast fertig montiertes Flugmodell - Rumpf, Tragfläche und Leitwerk in geschäumter Bauweise - 4 vormontiere 8g Servos für Steuerflächen, - Vormontierter Brushless-Regler 20A 2-3s made by Hobbywing - Vormontierter Brushless-Motor 28x30mm 1100KV - CFK-Steckungsrohr für Tragflächen...
- Seite 8 Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 Montage 1. Das Leitwerk Abbildungen 1 und 2: Abbildung 3: Um das Höhen- und Seitenruder leichtgängig zu machen, müssen diese vor dem Zusammenbau mehrmals vorsichtig hoch Seitenleitwerk in das Höhenleitwerk einsetzen. und runter bewegt werden.
- Seite 9 Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 Montage 1. Das Leitwerk 1. Das Leitwerk – Justierung der Anlenkgestänge Abbildungen 7 und 8: Abbildung 9: Servos auf neutral stellen. Die Ruder müssen nun ebenfalls exakt neutral stehen. Die Schrauben der Gabelköpfe nur mäßig festziehen, damit Gegebenenfalls die Gabelköpfe solange verdrehen, bis die korrekte Länge am Gestänge erreicht ist.
- Seite 10 Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 Montage 2. Die Tragfläche Abbildung 1: Abbildung 2: Abbildung 3: Die Arretierungsschraube auf der Tragflächenunterseite Die Tragfläche auf dem Kohlefaserrohr sichern indem die Das Kabel des Querruderservos unter dem Kohlefaserrohr lösen und die Tragfläche, bis zum Anschlag, auf das Kohle- Schraube auf der Tragflächenunterseite festgezogen wird.
- Seite 11 Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 Montage 2. Die Tragfläche Abbildung 7: Abbildung 8: Tragflächen nun komplett zusammenschieben. Die zweite Tragfläche ebenfalls mit der Arretierungsschrau- be auf der Tragflächenunterseite auf dem Kohlefaserrohr sichern. Die Schraube mit Gefühl, aber fest, anziehen.
-
Seite 12: Optional: Nachrüstung Mit Landeklappen
Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 OPTIONAL: Nachrüstung mit Landeklappen 3. Vorgehensweise bei Landeklappeneinbau Abbildungen 1 und 2: Abbildung 3: Mit einem scharfen Cutter-Messer werden die Die Querruder in Breite der angeformten Trennlinie (1-2mm) bis zum Scharnier einschneiden. - Seite 13 Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 OPTIONAL: Nachrüstung mit Landeklappen 3. Vorgehensweise bei Landeklappeneinbau Abbildung 7: Abbildung 8: Abbildung 9: Das Schnurende mit dem Gewicht mit einer Pinzette oder Das Gewicht von der Schnur entfernen und das Servokabel Das Servokabel durch den Kabelschacht ziehen.
-
Seite 14: Optional: Nachrüstung Mit Kamera
Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 OPTIONAL: Nachrüstung mit Kamera 4. Vorgehensweise zum Einbau der Kamerahalterung Abbildungen 1 bis 3: Den Montagespant an den abgeschrägten Kannten mit geeignetem Klebstoff bestreichen (z.B. 5-Minuten Epoxy). Anschließend, wie abgebildet, den Montagespant in den Rumpf kleben und gut trockenen lassen. - Seite 15 Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 OPTIONAL: Nachrüstung mit Kamera Abbildung 7: Abbildung 8: Die Abbildung zeigt die eingeklebte Kamerahalterung im Die Abbildung zeigt die fertig geschnittene Öffnung für die Rumpf. Abbildung 8: Kamerabefestigung bei aufgesetzter Haube. Zur Befestigung der Kamera auf dem Kamerahalter muss noch eine Aussparung in die Kabinenhaube geschnitten werden.
-
Seite 16: Montage Der Kabinenhaube Und Einlegen Des Flugakkus
Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 Montage der Kabinenhaube und einlegen des Flugakkus Abbildung 1: Abbildung 3: Abbildung 3: Die Kabinenhaube wird mit einem Magnetverschluss gehal- Zum sichern des Flugakkus gegen verrutschen das Klett- Kabinenhaube auf den Hauptrahmen des Rumpfes aufset- ten. - Seite 17 Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 Routineüberprüfungen vor dem Erstflug 1. Der Schwerpunkt (C.G. = Center of Gravity) 2. Die Ruderausschläge Querruder 14mm 14mm C. G. 66 mm Seitenruder 28mm 28mm - Der Schwerpunkt C.G. befindet sich im Abstand von ca. 66mm von der Flächenvorderkannte Höhenruder...
- Seite 18 Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 Flugvorbereitungen Richtige Vorgehensweise vor dem Start Vor jedem Flug eine Funktionskontrolle des Modells durchführen. Sicherstellen das der Flugakku und der Sender geladen sind. Darauf achten, dass alle Ruder in die richtige Richtung laufen und korrekt mit den Einen Tag mit absoluter Windsille bzw.
-
Seite 19: Die Ersten Flüge, Einfliegen
Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 Die ersten Flüge, Einfliegen Trimmen Das Modell muss so eingetrimmt sein, dass es eine stabile Fluglage einnimmt. Gege- Immer hinter bzw. rechtwinklig zum Modell stehen, um falsche Steuerkommandos zu benen falls wird über die Trimmtaster der Fernsteueranlage leicht nachgetrimmt. Die vermeiden. -
Seite 20: Ersatzteile
Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 Ersatzteile Art.-Nr. Bezeichnung OH300403 Höhen- und Seitenruder Arcus II OH300404 Tragflächen-Set (ohne Servos) Arcus II OH300405 Rumpf (ohne Kabinenhaube) Arcus II OH300406 Kabinenhaube Arcus II OH300407 Klappluftschraubenblätter 9x5 Arcus II OH300408 Spinner und Klappluftschraube 9x5 Arcus II... - Seite 21 Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 1. Technische Daten Skywalker-Regler: Dauerstrom Spitzenstrom BEC-Modus BEC-Ausgang Zellenzahl Gewicht Abmessung mm Skywalker (max. 10 Sek.) LiPo NiMH Linear 5V/0.8A 5.5g 32x12x4,5 -12A Linear 5V/1A 2-3S 38x18x6 -12AE Linear 5V/2A 2-3S 38x18x7...
- Seite 22 Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 3. Verwendung des Flugreglers 4. Fehlerbehebung WICHTIG! Aufgrund unterschiedlicher Gaswege bei verschie- denen Fernsteuerungen kalibrieren Sie bitte den Gasweg vor Fehler Mögliche Ursache Lösung dem Erstflug! Nach dem Einschalten arbeitet der Mo- Die Verbindung zwischen Regler und Überprüfen Sie die Verbindung.
- Seite 23 Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 5. Programmieren des Reglers mit dem Sender (4 Schritte) Hinweis: Bitte beachten Sie das die Gaskurve auf 0%, der Gashebel auf Neutralposition und Auschlag auf 100% steht. 1. Programmiermodus starten 2. Programmpunkt wählen 3.
- Seite 24 Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004 AvioTiger Germany GmbH Theresienhöhe 28 - 80339 München Telefon 089 / 215 466 470 · Fax: 089 / 215 466 479 · info@aviotiger-germany.de · www.aviotiger-germany.de Geschäftsführer: Thomas Mock · Sitz der Gesellschaft: München · Handelsregister: Amtsgericht München. HRB 219622 Rücksendungen erfolgen, nach vorheriger Anmeldung, ausschließlich frei an RC-Service Eberhardt.
