Montage
1. Das Leitwerk – Justierung der Anlenkgestänge
1. Das Leitwerk
7

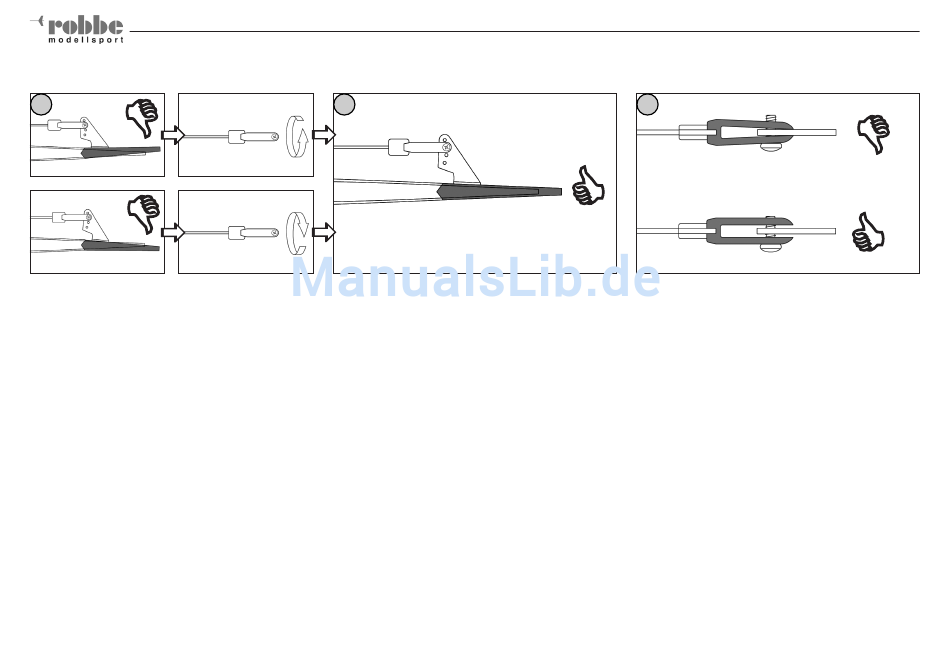

Abbildungen 7 und 8:
Servos auf neutral stellen. Die Ruder müssen nun ebenfalls exakt neutral stehen.
Gegebenenfalls die Gabelköpfe solange verdrehen, bis die korrekte Länge am Gestänge erreicht ist.
Hinweis:
Dies ist eine schematische Darstellung zum justieren der Steuerruder.
Sie dient lediglich zur Orientierung wie Steuerruder korrekt justiert werden, und stellt unter Umständen nicht den Lieferumfang
oder Ausrüstung des gelieferten Modells dar.
8
9
Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004
9
Abbildung 9:
Die Schrauben der Gabelköpfe nur mäßig festziehen, damit
die Anlenkung sich leichtgängig bewegt.
Hinweis:
Diese Darstellung trifft nur dann zu, wenn am Modell Gable-
köpfe verwendet werden die mittels Verschraubung am Ru-
derhorn angebracht werden.
