Montage
2. Die Tragfläche
1

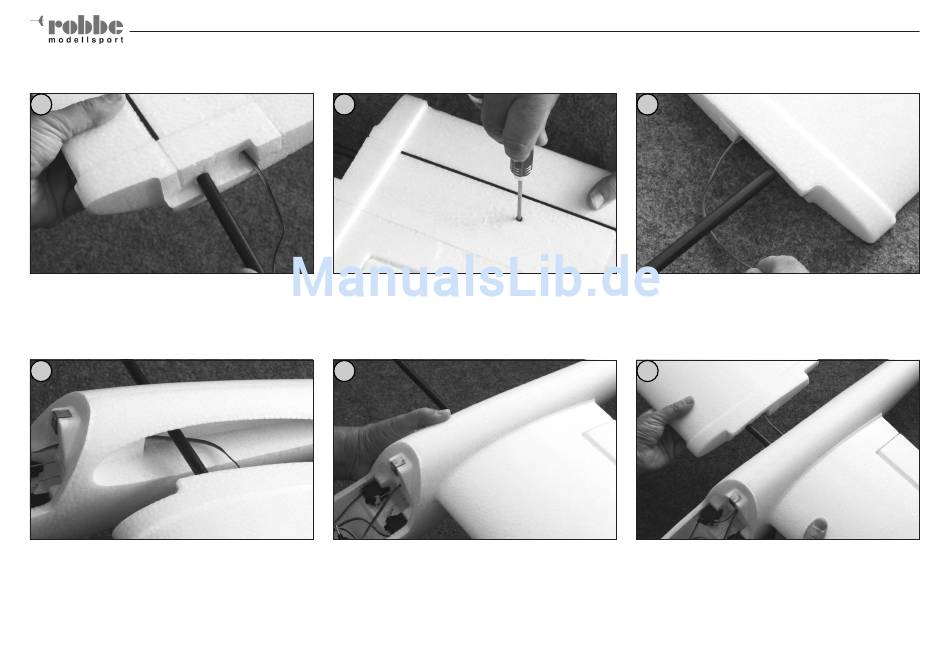

Abbildung 1:
Die Arretierungsschraube auf der Tragflächenunterseite
lösen und die Tragfläche, bis zum Anschlag, auf das Kohle-
faserrohr schieben.
4
Abbildungen 4 und 5:
Schieben Sie die Tragfläche in die Aussparung am Rumpf. Das Anschlusskabel vorsichtig durch die Aussparung in der Rumpf-
mitte nach vorne in den Rumpf ziehen.
2
Abbildung 2:
Die Tragfläche auf dem Kohlefaserrohr sichern indem die
Schraube auf der Tragflächenunterseite festgezogen wird.
Schraube mit Gefühl, aber fest, anziehen.
5
10
Montage- und Bedienungsanleitung ARCUS II ARF No. OH3004
3
Abbildung 3:
Das Kabel des Querruderservos unter dem Kohlefaserrohr
hindurch führen.
6
Abbildung 6:
Die zweite Tragfläche auf das Kohlefaserrohr stecken, und in
die Aussparung am Rupf schieben. Auch hier das Servoka-
bel unter dem Kohlefaserrohr hindurch führen und vorsichtig
durch die Aussparung nach vorne in den Rumpf ziehen.
