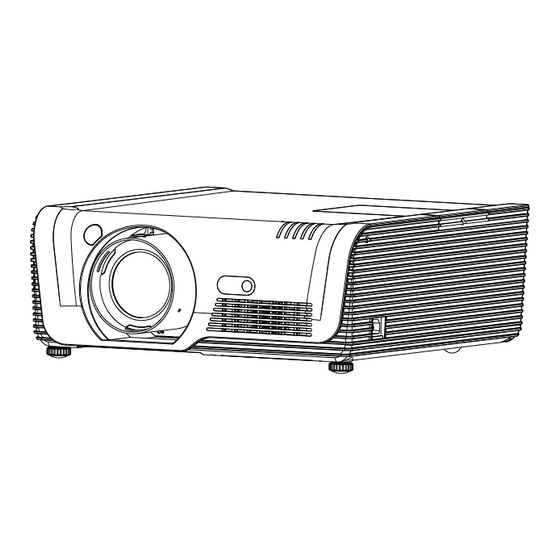

- Seite 1 LCD-Multimedia-Projektor Benutzerhandbuch Modell KX 6000W...
-
Seite 2: Anmerkung
Anmerkung Hinweis: - Das Bildschirm-Menü und die Abbildungen in diesem Handbuch können geringfügig vom erworbenen Produkt abweichen. - Das Benutzerhandbuch kann ohne vorherige Ankündigung geändert werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Anmerkung Eingangswahl (analog: VGA1, VGA2, Inhaltsverzeichnis RGBHV) Sicherheitshinweise Eingangswahl (digital: HDMI1, HDMI2, Sicherheitsrichtlinien HDMI3, Displayport, DVI)) Belüftung Computer System auswählen Projektor wegstellen Auto PC Einstellung Den Projektor installieren Manuelle PC-Einstellung Bezeichnung der Funktionen und Teile Bild auswählen Bild anpassen Vorderseite Bildschirmformateinstellung Rückseite... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie dieses Benutzerhandbuch vor der Installation Sicherheitshinweise und dem Betrieb des Projektors vollständig durch. Der Projektor bietet zahlreich Merkmale und Funktionen. Achtung: • Der Projektor muß am PE-Schutzleiter Ein ordnungsgemäßer Betrieb ermöglicht die Funktionen angeschlossen sein. im vollen Umfang zu nutzen und den guten Zustand •... -
Seite 5: Sicherheitsrichtlinien
Sicherheitsrichtlinien Vor dem Einsatz des Produktes sollten alle Sicherheits- Niemals Objekte jeglicher Art durch Öffnungen im Projektorgehäuse schieben, da durch Kontakt mit und Bedienungshinweise gelesen werden. gefährlicher Spannung Teile kurzgeschlossen werden, Lesen Sie alle hier aufgeführten Hinweise und bewahren das zu Brand oder Stromschlag führt. Sie sie für eine spätere Verwendung auf. -
Seite 6: Belüftung
Sicherheitsrichtlinien Belüftung Den Projektor installieren Achten Sie darauf, dass der Projektor richtig installiert Entlüftungsöffnungen im Gehäuse sind zur Belüftung. Um einen zuverlässigen Betrieb des Gerätes zu wird. Durch unsachgemäße Montage kann sich die gewährleisten und es vor Überhitzung zu schützen, Lampenlebensdauer verkürzen und es besteht sogar dürfen diese Öffnungen nicht blockiert oder abgedeckt Brandgefahr. -
Seite 7: Bezeichnung Der Funktionen Und Teile
Bezeichnung der Funktionen und Teile Vorderseite ① Objektiventriegelungsknopf ②③ ④ ⑤ ① ② Fernbedienungsempfänger (vorn) ③ Fokusfenster* * Einige Modelle haben kein Fokusfenster ④ Anzeigen ⑤ Lampendeckel ⑥ Beamer – Objektiv ⑦ Lufteinlassöffnung ⑧ Netzkabel-Anschluss ⑨ Abluftöffnung ⑥ ⑦ ⑧ Achtung Heiße Luft tritt aus der Abluftöffnung. -
Seite 8: Anschlüsse
Bezeichnung der Funktionen und Teile Anschlüsse ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑱ ⑰ ⑯ ⑮ ⑭ ⑬ ⑲ ① USB-A-Anschluss ⑪ AUDIO OUT Audioausgangssignal von EINGANG 1/3/4. Der Anschluss für USB Typ A (USB-Stick). interne Lautsprecher des Projektors funktioniert nicht, wenn das Audio-Kabel mit dieser Buchse ②... -
Seite 9: Seitliches Bedienfeld
Bezeichnung der Funktionen und Teile Seitliches Bedienfeld Anzeigen ⑨ ⑧ ⑩ ⑦ ① ⑥ ⑪ ② ⑤ ⑫ ⑬ ③ ④ ⑭ ⑨ ZOOM Taste ① FOCUS-Taste Um Bilder zu vergrößern/verkleinern. Für die Scharfeinstellung. ⑩ POWER-Anzeige ② MENU-Taste Um das Bildschirmmenü zu öffnen oder zu -Leuchtet rot, wenn der Projektor im schließen. -
Seite 10: Fernbedienung
Bezeichnung der Funktionen und Teile Fernbedienung ① POWER ③ ② ① Ein/Ausschalten des Projektors. ② SHIFT Zum Einstellen der Objektivverschiebung. ③ INPUT Um einen Eingang zu wählen. ⑤ ④ ⑥ ④ FOCUS ⑧ ⑦ Für die Scharfeinstellung. ⑨ ⑩ ⑪ ⑤... - Seite 11 Bezeichnung der Funktionen und Teile Fernbedienung ⑯ MENU-Taste ③ ② ① Um das Bildschirmmenü zu öffnen oder zu schließen. ⑰ OK-Taste Ein Element des Menüs auswählen. ⑱ Pfeil Tasten ⑤ ④ - Z u r Wa h l v o n E l e m e n t e n o d e r z u m Einstellen von Daten im Bildschirmmenü.
-
Seite 12: Einsetzen Der Batterien In Die Fernbedienung
Teilebezeichnung und Funktion Einsetzen der Batterien in die Fernbedienung ③ Schliessen Sie ② Setzen Sie die neuen ① Öffnen Sie den Deckel den Deckel des Batterien in das Fach ein. des Batteriefaches. Batteriefachs. Zwei AAA Batterien Achten Sie darauf, dass die Anschlusspole der Batterien mit den Kontakten des... -
Seite 13: Installieren
Installieren Platzieren des Projektors Bitte beachten: ● Die Helligkeit des Raumes hat grossen Einfluss auf die Bildqualität. Für eine optimale Bildqualität wird empfohlen die Beleuchtungshelligkeit gering zu halten. ● Alle Angaben zu den Abmessungen sind annähernde Werte und können von den tatsächlichen Abmessungen abweichen. -
Seite 14: Einsetzen Des Objektivs
Installieren Einsetzen des Objektivs Befolgen sie die folgenden Anweisungen, um das Objektiv zu ersetzen oder das beigelieferte Objektiv einzusetzen. Kontaktieren Sie Ihren Händler für genaue Angaben zu dem Projektorobjektiv. Objektivnauslösetaste Entfernen des Objektivs 1 Mit der elektrischen Shift-Funktion verschieben Sie das Projektionsobjektiv horizontal und vertikal in die mittlere Position. -
Seite 15: Einstellung Der Objektivverschiebung
Installieren Einstellung der Objektivverschiebung Das Projektorobjektiv kann vertikal und horizontal bewegt werden. Diese Funktion vereinfacht die Positionierung der Bildes auf der Leinwand. Das Bild kann im Vergleich zur Höchststellung Das Bild kann im Vergleich zur Höchststellung des Displays bis zu 50% angehoben werden. des Displays bis zu 50% gesenkt werden. -
Seite 16: Anschluss An Einen Computer
Installieren Anschluss an einen Computer Anschlusskabel: ● VGA Kabel ● serielles Crossoverkabel* ● DVI Kabel * ● USB-B Kabel* ● HDMI Kabel * ● BNC Kabel* (*=Kabel nicht enthalten) Monitorausgang Monitoreingang PC-Eingang Serieller Ausgang Monitoranschluss USB-B Port DP Ausgang HDMI Ausgangt USB-B HDMI HDMI... -
Seite 17: Anschluss Von Videogeräten
Installieren Anschluss von Videogeräten Anschlusskabel: ● Videokabel* ● S-Videokabel* ● RCA Kabel* ● BNC Kabel* (*=Kabel nicht enthalten) Component Videoausgang S-Videoausgang Componentausgang Videoausgang VIDEO S-Videokabel Kabel Kabel Kabel S-Video Video Y Cb/Pb Cr/Pr Video Ziehen Sie das Netzkabel des Projektors, sowie anderer angeschlossener Geräte, aus der Steckdose bevor Sie die Geräte verbinden. -
Seite 18: Verbindung Zu Audiogeräten
Installation Verbindung zu Audiogeräten Kabel für die Verbindung: ●Audiokabel* (*=Kabel nicht mitgeliefert) Externe Audiogeräte (R) (L) Audioeingang Audioausgang Audioausgang Audiokabel Audiokabel Audiokabel Audiokabel (stereo) Bemerkung: Der linke und rechte Kanal sind Bemerkung: Der eingebaute kombiniert wenn nur Lautsprecher funktioniert L(mono) angeschlossen nicht wenn hier ein Audio, ist. -
Seite 19: Schliessen Sie Das Netzkabel An
Installieren Schliessen Sie das Netzkabel an Dieser Projektor kann mit Netzspannungen von 200 – 240 V AC betrieben werden. Der Projektor ist für den Betrieb mit einer einphasigen Stromversorgung mit einem geerdeten neutralen Leiter geeignet. Zur Vermeidung von Stromschlägen sollte er an kein anderes Stromversorgungssystem angeschlossen werden. -
Seite 20: Grundlegende Funktionen
Grundlegende Funktionen Schalten Sie den Projektor ein 1. Vor dem Einschalten sorgen Sie für den vollständigen Anschluss aller periphären Geräte (Computer, VCR, usw.) 2. Verbinden Sie das Netzkabel mit dem Netzanschluss. Die POWER Anzeige leuchtet rot. 3. Drücken sie die POWER Taste im seitlichen Bedienungsfeld oder auf der Fernbedienung. -
Seite 21: Ausschalten Des Projektors
Grundlegende Funktionen Ausschalten des Projektors 1. Betätigen Sie die Taste POWER im seitlichem Bedienungsfeld oder auf der Fernbedienung und die Aufschrift "Ausschalten?" erscheint auf dem Bildschirm. 2. Dann betätigen Sie die POWER Taste erneut Ausschalten ? innerhalb von 4 Sekunden. Die POWER Anzeige blinkt rot und der Ventilator ist noch in Betrieb. -
Seite 22: Betätigung Es Bildschirm Menüs
Grundlegende Funktionen Betätigung es Bildschirm Menüs Der Projektor kann mittels des Bildschirm Seitliches Bedienungsfeld Menüs angepasst oder eingestellt werden. Jedes Hauptmenü kann in verschiedene Menütaste SELECT Taste Untermenüs eingeteilt werden, die wiederum in weitere Untermenüs unterteilt sind. Für jeden Anpassungs- oder Einstellungsvorgang befindet sich in diesem Handbuch ein darauf bezogenes Kapitel. -
Seite 23: Menüzeile
Grundlegende Funktionen Menüzeile ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ Hauptmenü PC adj. Auto PC-Anpassung Fine Sync Tracking 1344 Horizontal Vertikal Untermenü Clamp Displayfläche H 1024 Displayfläche V Reset Lösch-Modus Gespeichert - - - - Verlassen Bewegen Weiter Weiter MENÜ... -
Seite 24: Auto-Einstellung
Grundlegende Funktionen Auto-Einstellung Seitliche Bedienungsfläche Dies Funktion kann nur durch Betätigen der AUTO SETUP Taste im seitlichen Bedienungsfeld oder auf der Fernbedienung erreicht werden. Das System wird dann im Einstellungsmenü AUTO SETUP automatisch verschiedene Einstellungen Taste vornehmen, wie die Suche nach der Input Quelle, auto PC Einstellung, auto Fokus und Automat. -
Seite 25: Tonregulierung
Grundlegende Funktionen Tonregulierung Seitenkontrolle Direktfunktionen Lautstärke VOL +/- Taste Drücken Sie VOL+/- Taste am seitlichem Bedienungsfeld oder auf der Fernbedienung um die Lautstärke zu regulieren. Ton aus Fernbedienung Betätigen Sie die MUTE Taste auf der Fernbedienung und wählen Sie ON, um den Ton MUTE Taste vorübergehend auszuschalten. -
Seite 26: Fernbedienung
Grundlegende Funktionen Fernbedienung Für gewisse häufig verwendete Bedienungen ist es einfacher die Fernbedienung zu verwenden. Eine Bedienung lässt sich mit einem einfachen Tastendruck ausführen, dazu ist es nicht notwendig das Bildschirmmenü anzuzeigen. INPUT Taste INPUT Taste Drücken Sie die INPUT Taste auf der Fernbedienung, um eine Eingangsquelle auszuwählen. - Seite 27 BLANK Taste BLANK Taste Kein Bild Blank Image Drücken Sie die Blank-Taste der Fernbedienung, um die Bildwiedergabe abzuschalten. Drücken Sie zum Umschalten auf die normale Wiedergabe die Blank-Taste nochmals oder drücken Sie irgend eine andere Taste. Der Bildschirm ändert sich jedes mal bei jedem “...
-
Seite 28: Computer Eingang
Computer Eingang Eingangswahl (analog: VGA1, VGA2, RGBHV) Direktbetrieb Bedienelemente INPUT Drücken Sie INPUT Taste auf dem seitlichen Taste Bedienfeld oder auf Fernbedienung, um VGA1, VGA2 oder RGBHV auszuwählen. VGA 1 Fernbedienung VGA 2 INPUT Taste VGA 1 RGBHV VGA 2 Hinweis: VGA2 kann nicht gewählt werden, wenn Sie den COMPUTER IN 2/ MONITOR OUT... -
Seite 29: Eingangswahl (Digital: Hdmi1, Hdmi2, Hdmi3, Displayport, Dvi))
Computer Input Eingangswahl (digital: HDMI1, HDMI2, HDMI3, Displayport, DVI)) Direktbetrieb Bedienelemente Drücken Sie die INPUT Taste auf der Seite der INPUT Systemsteuerung oder auf Fernbedienung, um Taste HDMI1, HDMI2, HDMI3, Displayport oder DVI auszuwählen. Fernbedienung HDMI 1 INPUT Taste HDMI 1 HDMI 2 HDMI 2 HDMI 3... -
Seite 30: Computer System Auswählen
Computer Input Computer System auswählen Dieser Projektor kann sich automatisch auf verschiedene Computer mit seinem Multi-Sync-System einstellen. Beim Einstellen von Computer als Signalquelle wird das Signalformat automatisch abgetastet und der Projektor eingestellt, ohne dass weitere Einstellungen notwendig sind. (Es gibt gewisse Computer, die manuell eingestellt werden müssen.) Eine der folgenden Meldungen werden möglicherweise angezeigt, wenn:... -
Seite 31: Auto Pc Einstellung
Computer Input Auto PC Einstellung Die Funktion Auto PC-Anpassung ist für die automatische Abstimmung von “Fine sync.”, “Tracking” und “Horizontal” und “Vertikal” auf Ihren Computer. Menübedienungen Auto PC Einstellung 1 Drücken Sie die MENÜ Taste auf dem seitlichen PC Einstellungsmenü Bedienfeld oder auf der Fernbedienung, um das Menü... -
Seite 32: Manuelle Pc-Einstellung
Computer Input Manuelle PC-Einstellung Manche Computer verwenden spezielle Signalformate, die sich mit dem Multi-Scan-System des Projektors nicht erfassen lassen. Mit der manuellen PC-Einstellung lassen sich verschiedene Parameter an spezielle Signalformate anpassen. Der Projektor besitzt 5 unabhängige Speicherbereiche für die Abspeicherung der manuell eingestellten Parameter. Damit lassen sich Einstellungen, die für bestimmte Computer gemacht wurden, bei Bedarf wieder aufrufen. -
Seite 33: Bild Auswählen
Computer Input Bild auswählen Direktbetrieb Fernbedienung Drücken Sie die Bild Modus Tasten auf der Fernbedienung, um die gewünschte Bildeinstellung auszuwählen. Menübedienung 1. Drücken Sie die MENÜ Taste, um das OSD-Menü Bild Modus anzuzeigen. Drücken Sie ,um das Menü Tasten Bildauswahl auszuwählen und drücken Sie ... -
Seite 34: Bild Anpassen
Computer Input Bild anpassen 1 Drücken Sie zum Einschalten des Bild Anpassung Menü Bildschirmmenüs die MENU-Taste. Wählen Sie mit den Pfeiltasten das Menü Bild- Anpassung. Dann drücken Sie o der OK. Image adjust 2 Wählen Sie mit den Pfeiltasten den Kontrast gewünschten Punkt aus und drücken Sie die Helligkeit... -
Seite 35: Bildschirmformateinstellung
Computer Input Bildschirmformateinstellung Wählen Sie das Bildschirmformat, das der Bildschirm Menü Eingangssignalquelle entspricht. 1 Drücken Sie die MENU Taste, um das Format Bild Bildschirmmenü anzuzeigen. Drücken Sie die Normal Taste, um das Bildschirm Symbol auszuwählen Original und dann drücken Sie die oder OK Taste. Breitbild Voll 2 Drücken Sie die... - Seite 36 Computer Input Digitaler Zoom + Bei der Einstellung von “Digitaler zoom +” verschwindet das Bildschirmmenü und auf dem Bildschirm wird “D. zoom +” eingeblendet. Drücken Sie jeweils die OK-Taste zum Erweitern der Bildgröße. ▲▼◄►Tasten. Das Schwenken ist nur möglich, wenn das Bild größer als der Bildschirm ist.
-
Seite 37: Video Input
Video Input Input wählen (Component, S-video, Video 1, Video 2 , SCART) Seitenelemente Direktbetrieb Drücken Sie die INPUT Taste am seitlichem INPUT Bedienungsfeld oder Fernbedienung, um Component, Taste S-video, Video 1, Video 2 oder SCART auszuwählen. Fernbedienung Component Component INPUT S-Video Taste S-Video... -
Seite 38: Video System Auswählen
Video Input Video System auswählen 1 Drücken Sie die MENU Taste auf der Fernbedienung, um das Bildschirm Menü anzuzeigen. Drücken Sie die Taste, um das Untermenü Eingang zu wählen, dann drücken Sie die Taste oder OK Taste. 2 Drücken Sie die Taste, um Component, Video oder S-Video auszuwählen und dann drücken Sie die OK Taste. -
Seite 39: Bildauswahl
Video-Eingang/Eintrag Bildauswahl Bild Auswählen Fernbedienung Direkter Bedienung Drücken Sie die Bildmodus-Taste auf der Fernbedienung, um die (von Ihnen) gewünschte Bildeinstellung zu wählen. Menübedienung Bild-Modus 1. Drücken Sie die Menütaste, um das Menü -Taste anzuzeigen. drücken Sie ,um das Bild auszuwählen, Wählen Sie das Symbol und drücken Sie ... -
Seite 40: Bild Anpassen
Video-Eingang Bild anpassen 1 Drücken Sie die MENU-Taste, um das Menü auf Bildeinstellmenü dem Bildschirm anzuzeigen drücken, um das Symbol der Bildanpassung zu w ählen und dann drücken Sie oder die OK Taste. Image adjust 2 Drücken Sie, um den Einstellungswert Kontrast anzupassen oder drücken Sie die OK Taste;... -
Seite 41: Bildschirmgröβe Anpassen
Video-Eingang Bildschirmgröβe anpassen Die Bildschirmgröße kann auf den Bildschirmmenü gewünschten Wert zurückgesetzt werden. 1 Drücken Sie die MENU Taste, um das Menü Format Bild aauf dem Bildschirm anzuzeigen. Drücken Sie die Taste, um Bildschirm-Symbol Normal auszuwählen und drücken Sie dann oder Breitbild die OK Taste. -
Seite 42: Einstellung
Einstellung Einstellung Dieser Projektor besitzt ein Einstellmenü für die Einstellung von verschiedenen, nachstehend beschriebenen Funktionen: 1 Drücken Sie die MENU-Taste, um das Einstellungsmenü Menü auf dem Bildschirm anzuzeigen Menü. Drücken Sie die Taste, um das Einstellungssymbol auszuwählen Symbol und drücken Sie dann oder die OK Taste. 2 Drücken Sie ▲▼, um das gewünschte Element auszuwählen, welches angepasst werden soll, drücken Sie dann ►... - Seite 43 Einstellung Lampensofortstart Bei eingeschalteter Funktion (“Ein”) wird der Projektor beim Anschließen des Netzkabels an einer Netzsteckdose automatisch eingeschaltet. Stand-by-Modus Diese Funktion ist verfügbar, wenn der Projektor über ein Netzwerk bedient wird. Normal ..Auch nach dem Ausschalten des Projektors steht die Netzwerkfunktion zur Verfügung. Sie können den Projektor über das Netzwerk ein- und ausschalten, Netzwerkumgebung modifizieren, eine E-Mail über den Zustand des Projektors erhalten, während der Projektor ausgeschaltet ist .
-
Seite 44: Erweiterte Einstellungen
Erweiterte Einstellungen Höher Im Menü "Advanced setting" können sie an Ihrem Projektor die erweiterten Einstellungen, wie im folgenden beschrieben, vornehmen. Erwiterte Einstellungen Menü 1 Drücken Sie die Menü Taste, um das Bildschirmmenü zu erreichen. Drücken sie Taste, um das Advanced Setting Symbol auszuwählen, dann drücken Sie ... - Seite 45 Erweiterte Einstellungen Hinweis: Automat. Trapezkorrektur • Nur die zuletzt gewählte Eingabe kann erkannt werden. Aus...Deaktivieren Sie die automat. • Wenn während der Eingangsquellensuche die INPUT Trapezkorrektur Taste auf dem oberen Bedienfeld des Projektors oder Manuell..Aktivieren Sie dies automat. auf der Fernbedienung betätigt wird, dann wird die Trapezkorrektur,, indem Sie die Taste Eingangsquellensuche abgebrochen und das vorherige Eingangssignal wird ausgewählt.
-
Seite 46: Automatische Lampenabschaltung
Erweiterte Einstellungen Logo PIN Code Sperre Verwenden Sie die Pfeiltasten ▲▼，um eine Zahl einzugeben. Drücken Sie die Pfeiltaste ►，um die Zahl festzulegen und um den roten Rahmen auf das nächste Feld zu bewegen. Die Nummer ändert sich auf “*”. Wenn Sie eine falsche Zahl eingegeben haben, führen Sie den Cursor zu der Zahl, die Sie korrigieren möchten und drücken auf die Pfeiltaste◄, und geben dann die richtige Nummer ein. -
Seite 47: Untertitel
Erweiterte Einstellungen Untertitel Ermöglicht dass die Untertitel für die Audio-Inhalte oder andere Informationen angezeigt werden. Wenn die Eingangsquelle Untertitel enthält , können Sie diese Funktion aktivieren und den Kanal ändern. Drücken Sie , um Aus, CC1, CC2, CC3 oder CC4 zu wählen. Wenn Untertitel nicht klar sind, können Sie die Schriftfarbe vom Original auf Weiß... -
Seite 48: Zähluhr Filter
Erweiterte Einstellungen Geben Sie einen PIN Code ein Drücken Sie die Tasten, um eine Zahl einzugeben. Drücken Sie die Taste, um die Zahl festzulegen und um den roten Rahmen auf das nächste Feld zu bewegen. Die Zahl ändert sich auf “*”. Wenn Sie eine falsche Zahl eingegeben haben, drücken Sie die ... -
Seite 49: Informationen
Informationen Angezeigte Eingangsquelle Das Informations-Menü wird verwendet, um Informationen über den angeschlossenen Computer anzuzeigen. Menübedienung Information Menü-Taste drücken, um den Bildschirm anzuzeigen. Drücken Sie , um das Eingang S-video Auto Informationen-Symbol auszuwählen, das H-Sync.-Freq. ---- KHz Informations-Menü erscheint und die V-Sync.-Freq. -
Seite 50: Wartung Und Reinigung
Wartung und Reinigung Warnungsanzeige Die WARNING TEMP Anzeige zeigt den Funktionszustand der Projektors. Kontrollieren Sie die WARNING- und die POWER-Anzeige und nehmen Sie die richtige Wartung vor. Der Projektor ist ausgeschaltet und die WARNING Anzeige TEMP blinkt rot. Wenn die Temperatur im Inneren des Projektors die normale Temperatur überschreitet, wird der Projektor automatisch heruntergefahren, um interne Komponenten zu schützen. -
Seite 51: Reinigung Des Luftfilters
Wartung und Reinigung Reinigung des Luftfilters Der Luftfilter verhindert, dass sich Staub auf der Oberfläche der optischen Elemente im Inneren des Projektors ablagert. Sollte der Luftfilter sich mit Staub zusetzen, wird dadurch der Wirkungsgrad des Kühlgebläses verringert und es kann zu einem Wärmestau führen, der sich negativ auf die Lebensdauer des Projektors auswirkt. -
Seite 52: Reinigen Der Linse
Wartung und Reinigung Reinigen der Linse Ziehen Sie das Netzkabel vor der Reinigung. Bringen Sie etwas mildes Reinigungsmittel, speziell für Kameralinsen, auf ein Stück Tuch auf und säubern Sie damit das Objektiv behutsam. Oder benutzen Sie Reinigungstücher oder handelsübliche Gebläse, um die Linse zu reinigen. Vermeiden Sie den übermäßigen Einsatz von Reinigungsmitteln. -
Seite 53: Austausch Der Lampe
Wartung und Reinigung Austausch der Lampe Wenn die Projektionslampe des Projektors Indikator Wenn die das Ende der Lebensdauer erreicht hat, Projektionslampe des erscheint das Symbol LAMP REPLACE auf Projektors das Ende ihrer Lebensdauer dem Bildschirm und die Lampenwechsel- erreicht, blinkt LAMP Anzeige blinkt gelb. - Seite 54 Wartung und Reinigung ERSATZLAMPE BESTELLEN Ersatzlampen können Sie bei Ihrem Händler bestellen. Bei Bestellung einer Projektionslampe, geben Sie die folgenden Informationen an den Händler. Ersatzlampe Typ-Nr: 1300061500 HANDHABUNG DER LAMPE Dieser Projektor verwendet eine Hochdruck-Lampe, die sorgfältig und richtig gehandhabt werden muss.
-
Seite 55: Anhang
Anhang Fehlersuche Bevor Sie sich an ihren Händler oder das Service-Center wenden, überprüfen Sie die folgenden Punkte: - Vergewissern Sie sich, ob der Projektor richtig an die Peripheriegeräte angeschlossen ist. - Stellen Sie sicher, dass alle Geräte an der Steckdose angeschlossen sind und der Strom eingeschaltet ist. - Wenn der Projektor kein Bild projiziert, sobald er an einen PC angeschlossen ist, starten Sie den PC neu. - Seite 56 Anhang Probleme – Lösungen Kein Bild - Überprüfen Sie die Verbindung zwischen PC oder Videoausrüstung. - Überprüfen Sie ob das Signal vom PC korrekt ist. Wenn das Gerät mit bestimmten Laptops verbunden ist, müssen die Einstellungen ihrer Grafikkarten geändert werden. Sie können solche Änderung in der Bedienungsanleitung des Computers nachschauen.
-
Seite 57: Indikator Und Projektorzustand
Anhang Indikator und Projektorzustand Kontrollieren Sie die Anzeigen, um den Zustand des Projektors zu erfahren. Anzeige WARNING LAMO Zustand Projektor POWER LENS W-LAN TEMP REPLACEMENT grün/rot Blau Grün Orange Der Projektor ist ausgeschaltet. (Das Netzkabel ist nicht angeschlossen.) Standby-Modus. Drücken Sie POWER, um den Projektor einzuschalten. -
Seite 58: Kompatible Computer
Anhang Kompatible Computer Dieser Projektor kann alle analogen Computer-Formate empfangen, die DCLK mit weniger als 160 MHz und digitale Computer-Formate, DCLK mit weniger als 140MHz. Feldfrequenz Feldfrequenz Signal Auflösung Signal Auflösung (HZ) (HZ) 640x400 1152x900 640x400 1152x900 640x400 1280x1024 640x480 1280x1024 SXGA 640x480... -
Seite 59: Technische Daten
Anhang Technische Daten Mechanische Daten Abmessungen (B× H× T) 406.9mm x 151.0mm x 425.1mm (ohneverstellbare Füße) Nettogewicht 8.5 Kg Fuß-Verstellung 10˚ Panel-Auflösung LCD-System 0.75"TFT,Aktivmatrix, 3-Panel Bildschirmauflösung 1280 x 800 Kompatible Signale Farbstandard PAL, SECAM, NTSC,NTSC 4.43, PAL-Mund PAL-N HDTV-Signal 480i, 480p, 575i ,575p,720p,1035i,1080i und 1080p Abtastfrequenz Horizontale Frequenz: 15kHz-100kHz;... -
Seite 60: Konfigurationen Der Anschlüsse
Anhang Konfigurationen der Anschlüsse VGA 1/VGA 2/VGA OUT (Analog) Anschluss:Analog RGB (D-sub 15 pin) Rot (Eingang/Ausgang) ----- Grün (Eingang/Ausgang) Masse (Feld synchronisieren) Blau (Eingang/Ausgang) Masse ----- DDC Daten Horizontale Syncronisierung Masse (Zeilen Synchronisierung) (compound sync.) Eingang/ Ausgang Vertikale Synchronisierung Eingang/ Masse (rot) Ausgang Masse (grün) -
Seite 61: Inhalt Von Gefährlichen Stoffen Und Elementen
Anhang Inhalt von gefährlichen Stoffen und Elementen Gefährliche Stoffe und Elemente Name derTeile Cr6+ PBDE ○ ○ ○ ○ ○ ○ Plastikteile ○ ○ ○ ○ ○ ○ Metallteile Optische Teile × × ○ ○ ○ ○ Gehäuse Leiterplatten- ○ ○... -
Seite 62: Pin Code Eintragung
Anhang PIN Code Eintragung Tragen Sie den PIN Code in den unten stehenden Freiraum ein und bewahren Sie ihn mit dieser Anleitung auf. Falls die Nummer vergessen wurde oder abhanden gekommen ist, lässt sich der Projektor nicht mehr in Betrieb nehmen, wenden Sie sich dann an einen Kundendienst. Voreinstellung ab Werk PIN Code 111* PIN Code Sperre Voreinstellung ab Werk PIN Code 111*... -
Seite 63: Rs232 Steuerung
Anhang RS232 Steuerung 1. Verbindung 1.1 Port-Einstellung Gegenstand Wert Methode Asynchrone Kommunikation Bits pro Sekunde 19200 Datenbits Parität keine Stoppbits Flusskontrolle keine 1.2 Verschaltung Verbinden Sie Computer und Projektor mit Kreuzkabel RS232. Projector Control Port （D-Sub 9 Pin） （D-Sub 9 Pin） Sie können die RS 232 Steuercode-Tabelle im Internet laden oder wenden Sie sich an den Hersteller. -
Seite 64: Lan Kontrolle
Anhang LAN Kontrolle Funktion: PC kontrolliert Projektor via LAN. Vorbereitung: 1. Geräte: PC, Projektor, Kabel 2. Anschlussverfahren: Schließen Sie den Projektor an Router oder Switches durch direkte oder indirekte Kabelverbindung ans LAN an. Kann keine Verbindung zwischen PC und Projektor durch parallele Kabel hergestellt werden, wechseln Sie bitte auf gereuzte Kabel, wie vorgeschlagen. - Seite 65 Anhang 4 Überprüfen Sie die IP-Adresse Gehen Sie zum Menüpunkt Netzwerk und wählen Sie Netzwerkeinstellungen. Drücken Sie OK, um die IP-Adresse zu überprüfen. 5 Geben Sie die IP-Adresse des Projektors in das URL-Adressfenster des Browsers ein. Format: http://IP-Adresse/. 6 Wählen Sie "Admin", um sich in die Systemseite der Netzwerkanzeige einzuloggen. (Sowohl der ursprüngliche Name und das Passwort sind "admin".) 7 Menü-Punkte auf der Netzwerk-Seite sind: System Status, General Setup, Network-Setup, Presenter Setup.
- Seite 66 Anhang Netzwerk-Setup: "IP Setup": Einstellung von Festnetz LAN IP Adresse, Subnet Mask, Standard Gateway und DNS Server. "DHCP Server Setup": Einstellung DHCP Server. "Wireless Setup": Einstellung der Parameter für Wireless LAN. Presenter Setup: Einstellung für den Projektor Namen im LAN, Passwort für Administrator und Benutzer von ProjectorMe.
- Seite 67 Anhang 9 Klicken Sie , um die ProjectorMe Software zu installieren. Während der Installationsollten Sie die Benutzernamen und das Passwort eingeben. (Ein Projektor kann von maximal vier Personen betrieben werden). Wenn die Installation abgeschlossen ist, klicken Sie auf das Schnellstartsymbol, um auf die ProjectorMe Software zuzugreifen.
- Seite 68 Anhang ④ Parametereinstellung ⑤ Anzeige Netzwerkverwaltung Einstellen des Geräts und Grundeinstellung: Einstellung Sprache, Passwortmanagement Region der Bilderfassung etc,. ⑥ Verbindung des Projektors trennen. Erweiterte Einstellung: Einstellung Bildqualität, Netzwerk Port, etc.
