Kindermann Klick&Show Installations- Und Benutzerhandbuch
Drahtlose präsentationslösung
Vorschau ausblenden
Andere Handbücher für Klick&Show:
- Installation (72 Seiten) ,
- Kurzanleitung (8 Seiten) ,
- Schnellstartanleitung (12 Seiten)
Verwandte Anleitungen für Kindermann Klick&Show
Inhaltszusammenfassung für Kindermann Klick&Show

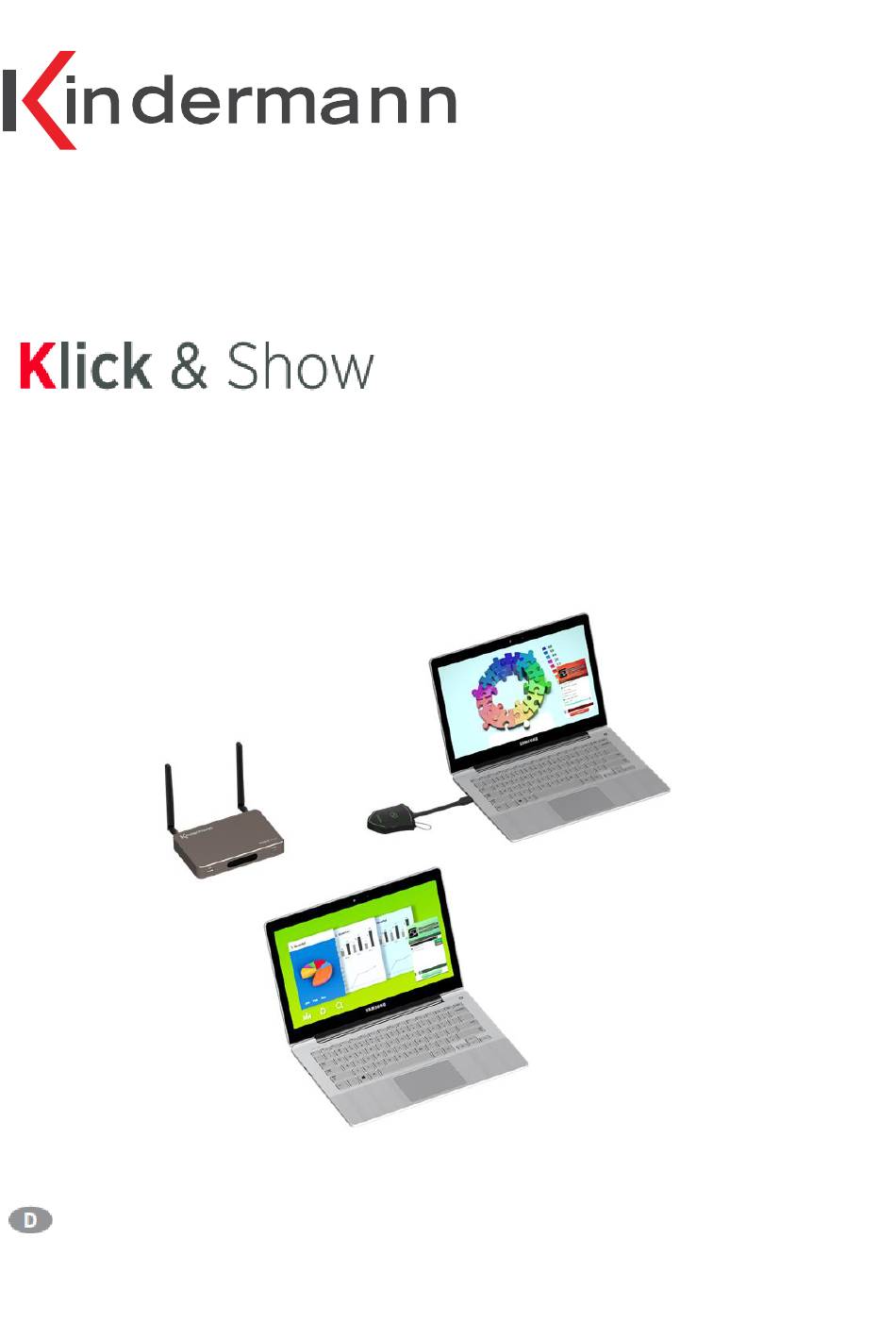

- Seite 1 Drahtlose Präsentationslösung Art.-Nr. 7488000300, 7488000301 Installation und Benutzerhandbuch Stand: Firmware 2.2.6C 10.2018...
- Seite 2 Sensor-Taster erforderlich. Die Bildinhalte werden per WLAN von den mobilen Sendetastern zum Basis-Gerät übertragen. Zusätzlich kann am Basis-Gerät direkt ein HDMI Signal eingespeist werden. Ein typischer Aufbau besteht aus einem Kindermann Klick & Show K-10S Kit (7488000300), das bereits zwei Sensor-Taster TOUCH enthält. Bei Bedarf sind zusätzliche Sensor-Taster (7488000301) erhältlich.
- Seite 3 Sicherheitshinweise WARNUNG Bitte die Anleitung sorgfältig durchlesen und aufbewahren. Das Kindermann Klick & Show Basis-Gerät darf nur mit Sicherheitskleinspannung über das zugehörige Netzteil betrieben werden. Das Gerät darf nur in trockenen, geschlossenen Räumen gelagert und eingesetzt werden, ohne mech. Belastungen.
- Seite 4 Inhaltsverzeichnis Überblick ................................. 7 Funktions-Diagramm ..........................7 Netzwerk-Integration ..........................8 1.2.1 Standard (Direkt-Modus) ......................8 1.2.2 Standard mit vorhandenem Access Point (Infrastruktur-Modus) ..........8 Geräteaufbau ..............................9 Anschlüsse und Tasten ........................9 2.1.1 Frontseite ............................9 2.1.2 Rückseite ............................10 2.1.3 Werkseinstellungen wiederherstellen ..................
- Seite 5 Ethernet ..............................30 5.1.1 IP Adresse ............................30 5.1.2 Ethernet MAC Adresse ........................ 30 5.1.3 Proxy & IP einstellen ........................30 5.1.4 PPPoE Einstellungen ........................31 Einrichtung mobiler Hotspot ......................31 5.2.1 Mobiler WLAN Hotspot ....................... 31 5.2.2 WLAN Hotspot Auto-EIN ......................32 5.2.3 WLAN-Namen und WLAN-Passwort im Haupt-Bildschirm anzeigen ........
- Seite 6 Klick & Show bedienen ........................... 45 Spiegeln des PC Desktops ........................45 6.1.1 Microsoft Windows PC / Laptop, mit Sensor-Taster TOUCH ..........45 6.1.2 Microsoft Windows PC / Laptop, ohne Sensor-Taster TOUCH ..........47 6.1.3 Optionen für Microsoft Windows PC / Laptop ................ 49 6.1.4 Apple MacOS, MacBook, mit Sensor-Taster TOUCH ..............
- Seite 7 1. Überblick Name Beschreibung Klick & Show Basis-Gerät Basis-Gerät mit WLAN-Receiver Sensor-Taster; WLAN-Transmitter für PCs und Laptops zum Sensor-Taster TOUCH Darstellen des geklonten / erweiterten Desktops App für Android Geräte; Bilder/Musik/Videos/ Dateien WirelessMedia für Android zeigen; Maus in beide Richtungen Remote nutzen App für iOS Geräte;...
- Seite 8 Netzwerk-Integration 1.2.1 Standard (Direkt-Modus) 1.2.2 Standard mit vorhandenem Access Point (Infrastruktur-Modus) Zugang zum GAST-AP kann von Firewall-Einstellungen im Firmen-Netzwerk blockiert sein ...
- Seite 9 2. Geräteaufbau 2.1 Anschlüsse und Tasten Überblick Klick & Show Frontseite Rückseite Sensor-Taster TOUCH 2.1.1 Frontseite Name Beschreibung USB Anschluss zum Koppeln mit Sensor-Taster TOUCH USB Anschluss Mausanschluss, USB für Touch-Monitor, Firmware-Update STANDBY-Modus: grüne LED (2) blinkt STANDBY-LED Gerät AN/AUS mit grüner Status-LED AN/AUS POWER Taster mit LED Anzeige...
- Seite 10 Statt einer Maus kann auch ein lokaler, als Ausgabegerät angeschlossener, Touch-Monitor genutzt werden. Über den USB-Anschluss kann ein USB Stick mit dem Starter-Programm für die Sensor-Taste erstellt werden. POWER Taster Die Taste hat Funktion sobald das Gerät mit Spannung versorgt wird. Jeweils ein Tastendruck schaltet es ein oder in Deep-Standby: das Basis-Gerät wird komplett heruntergefahren, WLAN wird abgeschaltet, und kann nur durch die POWER-Taste wieder eingeschaltet werden.
- Seite 11 2.1.3 Werkseinstellungen wiederherstellen Ein Hardware-Reset wird ausgelöst durch Betätigen der Reset-Taste am Basis-Gerät oder einem Software- Reset über das Menü „System Update“ / „Factory Reset”, Kapitel 5.7. Beide Arten setzen das Gerät zurück. Alle vorgenommenen Einstellungen gehen verloren und Klick & Show muss neu eingerichtet werden. Damit Sie diese nicht mühsam wieder herausfinden müssen, notieren Sie vorher alle wichtigen Parameter in den Menü-Seiten.
- Seite 12 Werkseinstellungen nach Reset: Ethernet Proxy: Kein IP Einstellung: DHCP Einrichtung mobiler Hotspot Mobile WLAN Hotspot: WLAN Hotspot Auto-Ein SSID und Passwort im Hauptbildschirm anzeigen: Aus SSID: KlickandShow-xxxx, Sicherheit: WPA2 PSK Frequenz: 5 GHZ Kanal: Autom.
- Seite 13 2.2. Sensor-Taster TOUCH Der Sensor-Taster TOUCH kann an den USB-Anschluss eines Laptops oder einen Mac angeschlossen werden, um das PC-Bild drahtlos über das Basis-Gerät-Gerät an den Haupt-Bildschirm zu übertragen. Neuere (Mac-)Computer mit Schnittstelle USB-C können über einen optionalen Adapter (7488000304) angeschlossen werden.
- Seite 14 Benutzeroberfläche 2.3.1 Startbildschirm Verbinden Sie ein Eingabegerät (Maus, Touch, …) mit einem der USB Anschlüsse, um das Konfigurations-Menu aufzurufen und darin zu navigieren. Das Standard-Passwort (default) ist „admin“. Name Beschreibung WLAN-Netzwerkname des Basis-Geräts SSID WLAN-Passwort des Basis-Geräts; optional wird Ablauf-Timer PASS (opt.
- Seite 15 Bedienhinweise für Betrieb mit Laptop / Mac; Schnellstart-Anleitung Erstanwender müssen zuerst Starter-Programm einmalig Windows / MacOS installieren ( 9a ) Bedienhinweise für Betrieb mit mobilen Endgeräten mit Schnellstart-Anleitung Android oder iOS; Android / iOS Erstanwender müssen zuerst App vom entsprechenden Store laden ( 10a ) (z.B.
- Seite 16 3. Installation Klick & Show Überblick Montagemöglichkeiten des Basis-Geräts Tischmontage Wandmontage Montage und Ausrichtung der Antennen Anschluss Schema Stromversorgung Video Verbindung Audio Verbindung LAN Verbindung USB Verbindung Montage des Basis-Geräts Das Basis-Gerät kann auf dem Tisch aufgestellt oder an der Wand montiert werden.
- Seite 17 Drehen Sie die Montageschrauben ein. Bitte lassen Sie ca. 1,5 mm Platz zwischen Wand und Schraubenkopf damit die Haltewinkel dazwischen eingeschoben werden können. Platzieren Sie das Basis-Gerät so an die Wand, dass die Löcher der Halterung über den beiden ...
- Seite 18 Basis-Gerät anschließen Stromversorgung Mitgeliefert wird ein Universal-Netzteil für Netzspannung 100 – 240 VAC, 12 VDC/2A mit verschiedenen, regionalen Adapter-Aufsätzen. Adapter-Typen Montieren Sie den benötigten Typ Stecker-Adapter Ihres Landes (siehe auch www.iec.ch/worldplugs) für das Netzteil. Verbinden Sie das Netzteil mit dem Basis-Gerät. Stecken Sie das Netzteil in eine passende Steckdose.
- Seite 19 Hinweis: Sobald die Spannungsversorgung aktiv ist, startet das Basis-Gerät neu (Bootvorgang). Im Betrieb benutzen Sie die Power Taster mit LED Anzeige an der Vorderseite zum Einschalten/Ausschalten. Power over Ethernet Falls der Netzwerkswitch PoE („Power over Ethernet“) unterstützt kann die Stromversorgung des Basis-Geräts über das Netzwerk verfolgen.
- Seite 20 Hinweis: Wenn kein Ton vom Lautsprecher kommt, überprüfen Sie die Einstellungen des Lautstärkemischers in der Taskleiste des Laptops, "WirelessMedia" oder "Videowiedergabe" muss aktiviert sein. Audio-Ausgang Verbinden Sie mit einem geeigneten Kabel die Audiobuchse am Basis-Gerät mit dem Soundsystem des Raumes. . Der Ton wird gleichzeitig auch am Klinkenausgang „LINE OUT“...
- Seite 21 LAN Verbindung Das Basis-Gerät kann an ein LAN, oder direkt mit einem PC/Laptop verbunden werden. Gegebenenfalls kann hierüber auch eine Internetverbindung hergestellt werden. Die Netzwerkverbindung kann genutzt werden für: Netzwerkintegration des Basis-Gerätes in Gast-Netz oder Firmen-Netz Telnetsteuerung des Basis-Geräts ...
- Seite 22 Verwendung von USB Geräten Verwenden Sie bitte eine USB Maus oder einen Touch-Monitor um: 1. Das Konfigurations-Menü von Klick & Show zu nutzen, 2. Den bildübertragenden PC/Laptop zu steuern, („Remote-Control“ kann gesperrt werden), 3. Für Whiteboard-Funktionen (Mauszeiger bewegen, Klickfunktion kontrollieren, Präsentation steuern…). Klick &...
- Seite 23 4. Inbetriebnahme Klick & Show Mobile Geräte: WLAN Verbindung Laden und installieren Sie die App “WirelessMedia” (z.B. QR-Code im Startbildschirm scannen) über den Play Store (Android) oder App Store (Apple) oder von der Seite „www.klickandshow.com/“. “WirelessMedia” unterstützt zwei Wege um sich mit Klick & Show zu verbinden: 1.
- Seite 24 4.1.2 LAN Verbindung aktivieren: Stellen Sie sicher, dass Klick & Show mit dem Netzwerk verbunden ist. Falls eine lokale Adresse auf der Startseite angezeigt wird, bedeutet dies: das Basis-Gerät ist korrekt im LAN eingebunden und hat eine IP erhalten. Hinweis: Falls “N/A”...
- Seite 25 Kopplung Sensor-Taster TOUCH mit Basis-Gerät Stecken Sie den USB-Anschluss des Sensor-Tasters TOUCH in eine USB-Buchse des Basis-Geräts um die beiden Geräte an ein WLAN zu koppeln. Folgen Sie den OSD-Meldungen, die erfolgreiche Kopplung wird gemeldet, Status LED ist dauerhaft ROT. Danach können Sie den Sensor-Taster abstecken und für Ihre Präsentationen am PC nutzen.
- Seite 26 Spiegeln des Desktops - Erste Schritte Eine ausführlichere Anleitung zur Bedienung finden Sie im Kapitel 6.1 4.3.1 PC / Laptop Wenn Sie Klick & Show erstmalig für Ihren Laptop benutzen oder für Gäste, müssen Sie zuerst das Starter- Programm auf Ihren PC laden und ausführen. Ist das Starter-Programm bereits vorinstalliert, ist Klick &...
- Seite 27 7. Drücken Sie die Sensor-Taste oder mit der Maus die Symbol-Taste auf dem Bildschirm, LED leuchtet rot: der Bildschirminhalt wird zum Haupt-Bildschirm übertragen, der Name des am Laptop angemeldeten Benutzers wird optional kurz in den Haupt-Bildschirm eingeblendet. Eine OSD-Meldung gibt an, ob Remote-Desktop Steuerung (“Remote View”, “Remote Control”) gesperrt oder freigeschaltet ist.
- Seite 28 Klicken Sie auf das gewünschte Basis-Gerät um die Verbindung herzustellen. Android Nachdem die Verbindung hergestellt ist wird die Meldung “Willkommen ***” auf dem Haupt-Bildschirm eingeblendet. *** steht für Ihren Mobilegeräte-Namen (hier „Welcome iPhone“). Mit Apple AirPlay können Sie den Bildschirm oder Musik, Videos, Fotos, ... ihres iOS-Gerätes auf den Haupt-Bildschirm streamen.
- Seite 29 5. Einstellungen im Hauptmenü Verbinden Sie eine USB-Maus mit dem Basis-Gerät und öffnen Sie das Menu „Einstellungen“ mit Klick auf das Zahnrad-Symbol Die Einstellungen im Menü „Einstellungen“ sind durch ein Passwort geschützt. Das Standard-Passwort bei Auslieferung oder nach Reset ist „admin“. Sie können im Menü-Punkt „Sicherheit“ das Admin Passwort ändern, oder die Passwort-Abfrage ausschalten.
- Seite 30 Ethernet 5.1.1 IP Adresse Anzeige der lokalen IP Adresse des Basis-Geräts. 5.1.2 Ethernet MAC Adresse Anzeige der unveränderbaren MAC Adresse. Die MAC Adresse identifizieret einen PC im Netzwerk eindeutig. 5.1.3 Proxy & IP einstellen Hier können Sie einen Proxy Server konfigurieren. Proxy &...
- Seite 31 5.1.4 PPPoE Einstellungen Hier können Sie die PPPoE (Point-to-Point Protocol over Ethernet) Einstellungen vornehmen. PPPoE Einstellungen: Benutzername: Nutzer eingeben. Passwort: Passwort eingeben. Wählen Sie die Optionen “Zugangsdaten und Passwort speichern” und “Zeige Passwort”. Zum Beenden und Zurückkehren bitte “Speichern” oder “Abbrechen” klicken. Einrichtung mobiler Hotspot 5.2.1 Mobiler WLAN Hotspot...
- Seite 32 5.2.2 WLAN Hotspot Auto-EIN WLAN beim Einschalten des Gerätes immer automatisch starten. 5.2.3 WLAN-Namen und WLAN-Passwort im Haupt-Bildschirm anzeigen Name des WLAN-Netzwerkes (SSID) und WLAN-Passwort (PASS) können auch im Haupt-Bildschirm oben eingeblendet werden. Hinweis: Im Bild des externen HDMI-Einganges erfolgt keine Einblendung. 5.2.4 WLAN-Hotspot einrichten Netzwerkname, der auf anderen WLAN-Geräten erscheint, und weitere Parameter können geändert werden.
- Seite 33 sind, z.B. mit dem WLAN Analyser im Kapitel 5.2.5. Manche Mobilgeräte unterstützen nur ein GHz-Band. Die Standardeinstellung Klick & Show ist „5 GHz“. Bei einer Änderung des WLAN-Kanals ist keine neue Kopplung der Sensor-Taster nötig. 5.2.5 Passwort WLAN Hotspot automatisch ändern Die Authentifizierung mit einem WLAN-Passwort sichert die Verbindung gegen unerlaubte Nutzung.
- Seite 34 Bei jeglicher Änderung des Netzwerknamens SSID müssen alle Sensor-Taster erneut mit dem Basis-Gerät gekoppelt werden, siehe Kapitel 4.2. 5.2.6 WLAN Analyser Verschiedene Störfaktoren im WLAN Netzwerk können zu einer eingeschränkten Leistung des Klick & Show Systems führen. Deshalb kann eine sorgfältige Frequenzplanung Störungen mit anderen WLAN-Geräten vermeiden.
- Seite 35 Experten-Modus, um das WLAN-Spektrum und die empfangene Signalstärken „RSSi“ zu überprüfen. Allgemeine Regeln für WLAN Netzwerke Falls kein WLAN Scan gemacht werden kann, sollten folgende Grundregeln eine korrekte Konfiguration ermöglichen: Klick & Show sollte auf einen Kanal eingestellt werden, der sich mit den in der Umgebung genutzten ...
- Seite 36 Hinweise zur Installation des Klick & Show - Systems Eine korrekte Installation des Basis-Geräts ist von entscheidender Bedeutung, um eine gute Leistung und eine stabile Kommunikation zwischen den Sensor-Tastern TOUCH und der Basis-Geräteinheit zu gewährleisten. Bei der Installation von Klick & Show folgen Sie bitte den unten aufgeführten Regeln: Nutzen Sie das Basis-Gerät nicht ohne die beiliegenden Antennen.
- Seite 37 Moderatorfunktion 5.3.1 Vorschaufenster Die Vorschaufunktion der Bildschirminhalte aller verbundenen Sensor-Taster TOUCH lässt sich im Menü einschalten bzw. ausschalten. Am Touch-Monitor oder mit der Maus des Basis Gerätes und Klick auf LINKS- bzw. RECHTS-Pfeil (2) kann man die Miniaturansichten als Leiste am rechten Bildschirm-Rand einblenden, bzw. ausblenden, wenn sie stören. Sobald sie aktiviert sind, werden die Live-Bilder, aller mit dem Sensor-Taster TOUCH verbundenen Teilnehmer in Miniaturansichten (1) am rechten Rand im Haupt-Bildschirm angezeigt.
- Seite 38 Prinzip-Darstellung: Sobald der Vortragende bzw. Moderator ein Vorschaufenster mit der Maus oder dem Finger auf dem Touch- Monitor anklickt, wird der entsprechende Teilnehmer des Meetings aktiviert, ein weiterer Klick auf den Pfeil präsentiert das Bild formatfüllend auf dem Wiedergabe-Bildschirm. Ein roter Rahmen um die Miniaturansicht zeigt das aktive Bild an.
- Seite 39 5.4.2 Auto Standby Auto Standby schaltet das Gerät automatisch in den Energiesparmodus, wenn für eine wählbare Zeit kein WLAN- Signal von einer Sensor-Taste TOUCH, oder kein WLAN eines verbundenen Mobilgerätes, oder kein aktives Signal am externen HDMI-Eingang anliegt oder keine Bedienschritte erfolgen. Zeit-Parameter: Nie, 1, 5, 10, 15 oder 30 Minuten.
- Seite 40 5.4.5 HDMI-Eingang automatisch umschalten Sie können festlegen, ob bei einem aktiven HDMI-Signal am HDMI-Eingang der Basis der Haupt-Bildschirm manuell, automatisch, oder im Wechsel mit der Sensor-Taste TOUCH die kabelgebundene HDMI-Quelle anzeigt wird. Manuell: manuelle Umschaltung, siehe Kap. 6.4. Schalte immer auf HDMI-Eingang, wenn aktiv: wenn aktives Signal am HDMI-Eingang anliegt wird ...
- Seite 41 5.5.2 “Remote View” sperren Hier können Sie zulassen, ob alle Teilnehmer eines Meetings den Haupt-Bildschirm über ihre Mobil-Gerät verfolgen können (gespiegelter Bildschirm), z.B. mit “Remote View” der WirelessMedia App über WLAN (oder LAN im gleichen Netzwerk). Achtung: die “Remote View” Einstellung kann vom Laptop im Menü der Starter-App eines aktiven Teilnehmers während des Meetings für alle Teilnehmer überschrieben werden, siehe Kapitel 6.1! Wichtige Sicherheits-Hinweise: Wenn “Remote View”...
- Seite 42 Bildschirmtastatur, die durch Klicken in eine Textzeile aktiviert wird. Ausgegraute Felder können nicht beschrieben werden. Sprache & Eingabe Sie können eine installierte Anzeigesprache (D, GB, SP, FR, I) auswählen. System Update Für das Updaten der Firmware des Basis-Gerätes stehen zwei Wege zur Auswahl: Firmware per USB-Stick installieren, wenn keine Internetverbindung zur Verfügung steht, weiter mit Abschnitt 7.1 Firmware per LAN-Kabel über das Internet online herunterladen (OTA) und upgraden.
- Seite 43 Prüfen Sie, ob neuer Firmware zur Verfügung steht: „Auf neue Updates prüfen“. Hinweis: Klick & Show nutzt die inkrementelle OTA-Firmware-Aktualisierungs Methode (kleinere Update- Pakete). Dies hat zur Folge, dass Versionssprünge automatisch in mehreren Nächten hintereinander geladen werden. „Manueller Firmware Update“. Klicken Sie auf „Auf neue Updates prüfen“. Eine OSD-Meldung ...
- Seite 44 Datum & Uhrzeit Zeiten und Anzeigeformate auswählen. Wählen Sie die Punkte zum Einstellen aus oder setzen Sie die entsprechenden Felder. Automatisches Datum/Uhrzeit: Zeit aus dem Netzwerk-Zeitserver (NTP-Protokoll) beziehen. Datum festlegen: geben Sie das Datum ein. Uhrzeit festlegen: geben Sie die aktuelle Uhrzeit manuell ein. ...
- Seite 45 Klick & Show bedienen Spiegeln des PC Desktops Das Standard AutoRun-Startprogramm von “WirelessMedia for Windows“ ist auf höchste Benutzerfreundlichkeit ausgelegt: beim Einstecken des Sensor-Taster TOUCH in den USB-Port des Rechners startet der Treiber automatisch. Zur Ausführung und Installation des Starter-Programms sind keine Admin- Rechte nötig.
- Seite 46 (Eventuell zuerst Icon Pfeil „oben“ klicken). Wenn der Treiber „WirelessMedia-Pro for Windows“ geladen wurde (siehe oben), müssen Sie dieses Programm mit Doppelklick starten. 3. Sobald die Status-LED Anzeige TOUCH konstant grün leuchtet, oder am Bildschirm im App-Fenster „Bereit …“ erscheint, ist Klick & Show einsatzbereit. 4.
- Seite 47 6.1.2 Microsoft Windows PC / Laptop, ohne Sensor-Taster TOUCH Wenn Sie Klick & Show erstmalig für Ihren Laptop benutzen oder für Gäste, müssen Sie zuerst das Starter- Programm “WirelessMedia for Windows“ auf Ihren PC laden. Um das Programm schneller auszuführen, empfehlen wir eine Verknüpfung auf dem Desktop einzurichten.
- Seite 48 4. Durch Klicken des Symbols können Sie das Fenster nun verkleinern. 5. Drücken Sie die Symbol-Taste ‘Bereit …‘ auf dem Bildschirm, Fensterfarbe wird rot: der Bildschirminhalt wird zum Haupt-Bildschirm übertragen, der Name des am Laptop angemeldeten Benutzers wird optional kurz in den Haupt-Bildschirm eingeblendet. Eine OSD-Meldung gibt an, ob Remote-Desktop Steuerung (“Remote View”, “Remote Control”) gesperrt oder freigeschaltet ist.
- Seite 49 6.1.3 Optionen für Microsoft Windows PC / Laptop Klicken Sie auf das Zahnradsymbol in der App um die „Optionen“ zu öffnen, bzw. u schließen. „Optionen“: Erweiterter Bildschirm: überträgt erweiterten Desktop, wenn Quelle aktiv. (derzeit nicht für Windows 10 möglich). Seitenverhältnis beibehalten: behält das Original-Seitenverhältnis auf dem Wiedergabe-Monitor. HDMI-Eingang: HDMI-Eingang am Basis-Gerät aktivieren.
- Seite 50 wenn er gerade aktiv präsentiert. Ansonsten ist diese Einstellung nicht wählbar. Beim Starten der App ‘WirelessMedia‘ wird die Einstellung „frei/unlocked“ gesetzt. “Remote Control” ist für „Erweiterten Bildschirm“ nicht möglich. “Remote View” sperren: „Haupt-Bildschirm am Mobilgerät mit einer App anzeigen“ ist „frei geschaltet“...
- Seite 51 6.1.4 Apple MacOS, MacBook, mit Sensor-Taster TOUCH Sie können Klick & Show für macOS mit der Firmware 2.2.6C nur mit Sensor-Taster TOUCH bedienen. Benötigtes Betriebssystem: mindestens macOS 10.9. Wenn Sie Klick & Show erstmalig für Ihren Mac benutzen oder für Gäste, müssen Sie zuerst das Starter- Programm „WirelessMedia for MAC“...
- Seite 52 4. Sensor-Taste erneut betätigen, Bild-Übertragung wird unterbrochen, LED leuchtet wieder grün. Sie können das App-Fenster minimieren, in der oberen ‘Menü-Leiste‘ sehen Sie ob der Bildschirminhalt übertragen wird oder nicht Ein Rechtsklick auf das Symbol in der oberen ‘Menü-Leiste‘ öffnet das Klick & Show Kontextmenü: ...
- Seite 53 6.1.5 Optionen für Apple MacOS, MacBook Klicken Sie auf das Zahnradsymbol in der App um die „Optionen“ zu öffnen, bzw. u schließen. „Optionen“: Seitenverhältnis beibehalten: behält das Original-Seitenverhältnis auf dem Wiedergabe-Monitor. HDMI-Eingang: HDMI-Eingang am Basis-Gerät aktivieren. Niedrigste Latenz (Maus): Nativ (kein Haken): die Einstellung gilt individuell nur für diesen Laptop. Die Form des Mauszeigers im Haupt-Bildschirm entspricht der Form in der Applikation.
- Seite 54 Achtung! Wenn “Remote View” und “Remote Control” zugelassen ist, könnte ein anderer Teilnehmer auf seinem Mobilgerät die Präsentation bewusst oder irrtümlich kontrollieren oder fernbedienen. Deshalb kann jeder Teilnehmer eines Meetings diese Einstellung individuell für seinen Laptop vornehmen, wenn er gerade aktiv präsentiert. Ansonsten ist diese Einstellung nicht wählbar.
- Seite 55 Daten von einem iOS Mobilgerät übertragen 6.2.1 Bildschirmspiegelung mit AirPlay AirPlay: Klick & Show unterstützt "AirPlay" welches das Streamen des Desktops Ihres Apple-Geräts wie iPhone, iPad etc. auf den Haupt-Bildschirm ermöglicht. (Hinweis: iOS-Geräte müssen zuerst mit Klick & Show über WLAN verbunden werden.) Bitte öffnen Sie durch die entsprechende Geste auf dem Desktop das Kontrollzentrum.
- Seite 56 Menüleiste: Local Files: zum Übertragen von Dateien aus Ordnern Ihres Mobilgerätes, wie Fotos, Video und Musik. File Sharing: Kann Daten (Videos, Office-Dateien…) in der iOS APP speichern (Daten vor dem Meeting vorbereiten), und anschließend diese Daten in einem Meeting vom mobilen Gerät aus anzeigen. Daten werden vom internen Media-Player im Klick &...
- Seite 57 File Sharing: Dateien mit einem Laptop austauschen. Die Dateien werden innerhalb der WirelessMedia App in allen iOS Mobilgeräten gespeichert, die mit Klick & Show verbunden sind. Klicken Sie auf das ?-Symbol (Help) um die IP-Adresse im WLAN des Klick & Show für das Meeting zu ermitteln. Schließen Sie das Fenster mit dem Schließen-Kreuz.
- Seite 58 Ordner Liste Dateien Liste Klicken Sie “Remote View” in der Menüleiste um mit der Maus die Anwendung direkt zu steuern, oder mit der eingeblendeten WirelessMedia-Tastatur geeignete Dateien zu editieren. Die Änderungen können abgespeichert werden, um z.B. Ergebnisse einer Arbeitsgruppe festzuhalten. 5.
- Seite 59 Klicken Sie auf das rote Kreuz um zurückzukehren. 6. Remote Mouse:: Klicken Sie in den Arbeitsbereich um einen Mauszeiger einzublenden mit dem Sie das Basis- Gerät oder das übertragende Gerät über 3-D-Bewegungen des Mobilgerätes wie eine Air-Maus drahtlos steuern. Halten Sie das Mobilgerät horizontal, bringen Sie den Mauszeiger mit der Taste Re-Position in das Zentrum, und steuern Sie mit Bewegungen aus dem Handgelenk.
- Seite 60 6.3 Daten von einem Android Mobilgerät übertragen 6.3.1 Die Apk “WirelessMedia” für Android Öffnen Sie die App “WirelessMedia”: Hinweis: Zugang auf Fotos und Videos beim Installieren erlauben. Die Hauptseite der App beinhaltet folgende Funktionen: Android ab 5.x Menüleiste (Functional Zone): Local Files: zum Übertragen von Dateien aus Ordnern Ihres Mobilgerätes, wie Fotos, Video und Audio.
- Seite 61 Local Files (Lokale Dateien): wählen Sie die lokal gespeicherten Dateien im Mobilgerät aus, die auf dem Haupt-Bildschirm angezeigt werden sollen. (Hinweis: zeigt aktuell nur den internen Speicher an.) Hinweis: Das zuletzt angezeigte Bild bleibt solange im Arbeitsspeicher von Klick & Show, bis das Klick & Show ausgeschaltet wird.
- Seite 62 Falls Ihr Gerät aktuell mit keinem Klick & Show verbunden ist, zeigt es: Arbeitsbereich: Bereich um das aktive Signal zu betrachten und dessen Maus zu steuern. Verstecktes Menü: Klicken um die versteckten Werkzeuge wie ‚Zurück‘ und ‚Tastatur‘ einzublenden. Zurück: Schickt einen ‘Zurück’ Befehl an das Basisgerät, um zum vorherigen Menü zurückzugehen. Tastatur: Öffnet die Bildschirmtastatur mit Buchstaben- und Zifferneingabe.
- Seite 63 Re-Position: bringt den Mauszeiger zurück in die Bildmitte. Zurück (Back): sendet einen “Zurück” Befehl an Klick & Show um ins vorherige Menü zu gelangen. Rotes Kreuz: zurück zum Startbild der WirelessMedia App. Hinweis: Im „Remote-Mouse“-Betrieb sind die Beschleunigungssensoren im Mobilgerät aktiv. Dies hat einen größeren Stromverbrauch im Mobilgerät zur Folge.
- Seite 64 Das Basis-Gerät kann im Menü „Einstellungen“ 5.4.5 eingestellt werden, ob es manuell oder automatisch auf eine aktive Quelle am HDMI Eingang umschaltet. Hinweis: Ein Rechtsklick der Maus des Basis-Geräts kehrt ebenso zum Startbildschirm zurück.
- Seite 65 Klick & Show Firmware-Update Ein Firmware Update kann sinnvoll sein um die Vorteile von neuen oder erweiterten Funktionen für das Klick & Show System zu erhalten oder um bekannte Probleme zu beheben. Um die bestmöglichste Leistung Ihres Gerätes zu erreichen, sollten Sie Ihr Gerät stets auf dem neuesten Stand halten. Nach einem Firmware-Update der Basis-Gerätes muss immer geprüft werden, ob die anderen Geräte/Programme noch zueinander passen oder auch aktualisiert werden müssen: Firmware Sensor-Taster TOUCH und Starter- Programm für PC/Laptop oder Mac.
- Seite 66 Firmware-Aktualisierung Basis-Gerät Laden Sie die aktuelle Firmware von https://www.klickandshow.com/download/firmware/ herunter. Entpacken Sie die Datei “update.bin” und kopieren Sie die Update-Datei in das Stammverzeichnis eines USB-Sticks oder USB-Laufwerkes. Stecken Sie den USB Datenträger in einen der USB-Anschlüsse vom Basis-Gerät. Hinweis: der USB-Port liefert max. 500 mA. Klick &...
- Seite 67 “Factory Reset” nach Update Basis-Gerät durchführen? Nur wenn in den „Release Notes“ zur aktuellen Firmware zusätzlich ein „Factory Reset“ angegeben ist, führen Sie diesen über das Menu „Einstellungen“ / „System Update“ / „Factory Reset” aus. Alle vorgenommenen Einstellungen gehen verloren und Klick & Show muss neu eingerichtet werden.
- Seite 68 Software-Aktualisierung des USB-Sticks in Sensor-Taster TOUCH Nach dem Update von Basis-Gerät und Sensor-Tasten TOUCH sollte der USB-Stick im Taster TOUCH mit den aktuellen STARTER-Programmen für Windows, MAC sowie Mobilgeräte-Apps beschrieben werden. Stecken Sie den USB-Stick in einen USB-Anschluss des Basis-Geräts. Gehen Sie in das Menü...
- Seite 69 1. Beste und sicherste Möglichkeit: Sie können das Starter-Programm direkt vom Web-Browser des Basis-Geräts downloaden. Notieren Sie in der Status-Leiste des Startbildschirmes SSID, PASSWORT. Verbinden Sie den Laptop mit dem WLAN des Basis-Geräts. Geben Sie in einem Browser die IP-Adresse ein: http://192.168.43.1:8000, Sie erhalten die Webseite des Basis-Geräts.
- Seite 70 Es gibt auf der Web-Seite www.klickandshow.com/ die herunterladbare Datei WindowsClear bzw. MacClear, die die Spuren eines alten Starter-Programms löscht. Führen Sie diese Datei aus und starten Sie die aktuelle Version des Starter-Programms. Andernfalls müssen diese Dateien manuell gelöscht werden, bevor Sie die aktuellere Version von „WirelessMedia“...
- Seite 71 TCP/IP Befehle: Telnet Com’d Command Command Response Effect Comman Parameter Example hdmi switch screen to hdmi hdmi on input switch screen to hdmi off home screen #hdmi on query current screen hdmi ? is hdmi input or not help list all command help show xxx command help hdmi...
- Seite 72 param2: wifi hotspot channel param3: wifi hotspot ssid param4: wifi hotspot password mute mute volume mute on unmute volume mute off #mute on query mute status mute ? standby set auto standby standby timeout time, as set off menu general standby setting->auto standby set 1min...
- Seite 73 cut off, these info will be lost. #button 1513849033 the same as c0a82b85,ec:3d:fd:3a:9c:2c,V2.0.5C.A1009,1,1,0,1513849008,1513849006,0,LYCAN listdisconnected listsharing #button 1513849033 list button info which c0a82b85,ec:3d:fd:3a:9c:2c,V2.0.5C.A1009,1,1,0,1513849008,1513849006,0,LYCAN is sharing his screen #button 1513849033 the same as c0a82b85,ec:3d:fd:3a:9c:2c,V2.0.5C.A1009,1,1,0,1513849008,1513849006,0,LYCAN listsharing listall #button 1513849033 list all buttons c0a82b85,ec:3d:fd:3a:9c:2c,V2.0.5C.A1009,1,1,0,1513849008,1513849006,0,LYCAN connected/disconnec #button 1513849033 the same as listall...
- Seite 74 Technische Daten Klick & Show Klick & Show TOUCH Klick & Show K-10S Eingangsformate Sensor-Taster Basis-Gerät Video Eingangsformat 1x USB 1x drahtlos, 1x HDMI-IN Video Konformität / Schnittstelle USB 2.0 mit Typ-A Verbinder IEEE 802.11n/ac, HDMI 2.0 mit 19-Pin Buchse Video Eingangsauflösung VESA, Maximum 4096 x 2160* Pixel HDMI 2.0, bis zu 4K/60Hz/4:4:4...
- Seite 75 Statusanzeige 3x LED hinterleuchtet in Rot, Grün, Weiß* On-Screen-Display Menü (OSD) * reserviert für zukünftige Verwendung für Konfiguration und Informationen-Einblendung Steuerprotokoll Telnet, via Ethernet Port Maße und Gewichte Abmessungen (B x T x H) 80mm x 60mm x 15mm, USB-Kabel 12cm 160mm x 105mm x 26mm, ohne Antennen Gewicht 0,09 kg (90 g) komplett...
- Seite 76 Problembehebung Hier werden einige grundlegende Probleme und mögliche Ursachen genannt, die während der Verwendung von Klick & Show auftreten können. Nutzen Sie die angegebenen Lösungshinweise. Wenn Sie das Problem nicht beheben können wenden Sie sich an Ihren Händler oder IT-Administrator. Problem Ursache Lösung...
- Seite 77 Schalten Sie das Antivirenprogramm für den Zeitraum der Verwendung von Klick & Show ab oder konfigurieren Sie die Filter Ihres Anti- Virenprogramms entsprechend. Mac: Prüfen Sie in „Systemeinstellungen\Sicherheit“ ob der Download von „App Store und verifizierten Entwicklern“ erlaubt ist. Die Verwendung des USB-Ports ist Berechtigung vom Admin einholen.
- Seite 78 werden ausgeführt, neuere Features sind evt. nicht ausführbar. Aktuelles Starter-Programm laden und ausführen, siehe Abschnitt 7.4., 7.5., 7.6. „WirelessMedia” für Mobil-Geräte mit Mobilgerät verbindet sich nicht mit Verbinden Sie die betroffenen Android oder iOS funktionieren nicht. dem Hotspot von Klick & Show. Mobilgeräte erneut mit dem WLAN des Basis-Geräts Das Passwort des Basis-Geräts hat...
- Seite 79 Reflektionen verursachen, die das Sie die Basis an einer anderen WLAN Signal stören. Position im Raum. Hindernisse zwischen den Sensor- Ändern Sie die Ausrichtung der Tastern TOUCH und der Basis Antennen des Basis-Geräts. verschlechtern das WLAN Signal in Beseitigen oder begrenzen Sie ...
- Seite 80 Das Displaykabel (HDMI) ist nicht Stellen Sie eine funktionierende korrekt gesteckt oder beschädigt. Verbindung zwischen dem HDMI Ausgang der Basis und dem Haupt- Bildschirm sicher. Das Display erkennt die Auflösung des Ändern Sie die entsprechenden Bildsignals der Basis nicht, oder kann Einstellungen im Menü...
- Seite 81 Das Audiosignal von Klicken Sie mit der rechten Maus-Taste „WirelessMedia“ im Lautstärkemixer ist auf das Lautsprechersymbol in der auf „stumm“ gestellt. Taskleiste und schalten Sie die Lautsprecher für „WirelessMedia“, bzw „Video-Wiedergabe“ im Lautstärkemixer ein. Der verwendete Video-Player kann Video-Player evt. aktualisieren. nicht mehr aktuell sein.
- Seite 82 Auf dem MacBook/iPhone/iPad kann Das Betriebssystem des Gerätes Um AirPlay zu verwenden, muss AirPlay nicht genutzt werden muss mindestens ein macOS 10.9 man das iOS-Gerät mit dem WLAN bzw. iOS 8.0 oder neuer sein (für von Klick & Show verbinden, und die Klick &...
- Seite 83 TOUCH und startet die App. 4. Soundflower.app: überträgt AUDIO; Installation benötigt Admin- Rechte. 7488000300 2018-10 / 844 005 Änderungen vorbehalten / Subject to alterations Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
