Kindermann Famulus reflex M Bedienungsanleitung

Lampenwechsel
Metallhalogenlampe HTI 300 W/DX, 750 h – Nr. 6093
Keinen anderen Lampen-Typ verwenden!
Wichtiger Hinweis:
Die Metallhalogenlampe wird während des Betriebes sehr heiss und
steht unter hohem Druck. Im Lampenhaus-Inneren sind außerdem
berührungsgefährliche Hochspannungsteile.
Gerät ausschalten, Netzkabel abziehen und den heißen Projektor erst
20 Minuten abkühlen lassen, bevor die Lampe gewechselt wird.
Im kalten Zustand ist die Lampe ohne Druck und damit gefahrlos.
Die Lampe ist Sondermüll und entsprechend vorschriftsmäßig zu
entsorgen!
Sicherungsschraube (13) am Projektionskopf (9) herausdrehen,
Verriegelung (13 a) durch Fingerdruck entriegeln und Oberteil nach
oben abnehmen (Abb. 3 + 4). Verbrauchte Lampe abziehen.
Neue Lampe nur an den Metallteilen anfassen – eventuelle Rändel-
muttern zuerst herausdrehen, sie werden hier nicht benötigt – und
vorsichtig beidseitig mittig in die Metallfassungen drücken, bis sie
einrastet.
Die Lampe sitzt richtig, wenn sie zwischen den Führungsstegen der
Fassungen sitzt, und der Angusspunkt (Nase) am Glaskolben seitlich
zum Lüfter zeigt (Abb. 5).
Wenn Sie den Lampenkolben versehentlich mit blanken Fingern
berührt haben, müssen Sie die Abdrücke mit einem weichen Tuch und
Alkohol entfernen.
Beim Wiederaufsetzen des Oberteils zuerst die beiden vorderen Haken
der Abdeckung in die Halterungen des Unterteils setzen und Gehäuse
schließen, bis die Verriegelung an der Rückseite wieder einrastet.
Unbedingt die Sicherungsschraube (13) wieder eindrehen
(Abb. 3 + 4).
Gerät wieder einschalten und Rückstell-Taste (5), z.B. mit einer
Kugelschreiber-Spitze, ca. 3 sec. drücken, bis LED kurz blinkt, um die
Zeitanzeige der neuen Lampe wieder auf Null zurückzusetzen.
Technische Daten

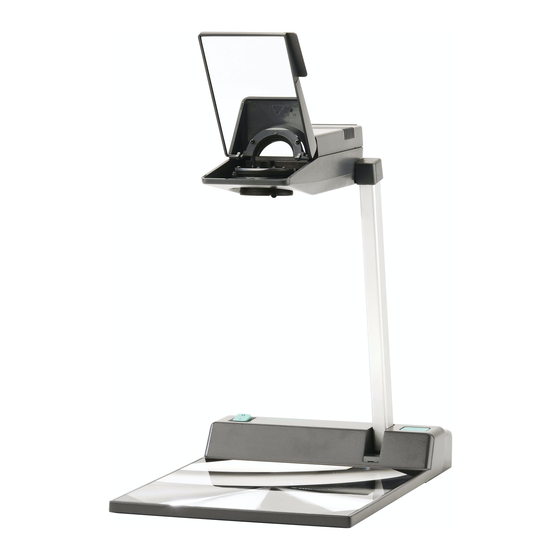

Famulus reflex M – Nr. 6090
OHP mit Metallhalogenlampe 100 V/300 W, 750 h Lebensdauer;
Lampenwechsel-Anzeige (LED); Nutzfläche 285 x 285 mm, für A4
hoch und quer. Vario-Focal-Objektiv 3 Linsen, f = 280–300 mm, mit
automatischem Schärfeausgleich bei Hochprojektion. Überhitzungs-
schutz, Sicherungs-Schnellwechsel. Mit stabilisiertem, elektronischen
Vorschaltgerät für Netzspannung von 100–130 VAC und 200–250 VAC
50–60 Hz. Leistungsaufnahme 350 Watt, incl. Tragetasche.
Maße: 430 x 293 x 110/455 mm
Gewicht: 4,6 kg
Bildgrößentabelle
3
2
1
1 2 3
Entfernung (m)
Geräteentsorgung
Der Aufkleber mit der durchgestrichenen Mülltonne weist darauf hin, dass
dieses Produkt zur Vermeidung einer möglichen Beeinträchtigung der
Umwelt oder der menschlichen Gesundheit nicht im normalen Hausmüll
entsorgt werden darf.
Bei allen Ersatzteilbestellungen die Typennummer und die
Fabrikationsnummer des Gerätes angeben!
KINDERMANN GmbH • Kindermannstrasse 2 • D-97199 Ochsenfurt
Tel.: +49 (0) 9331/93-0 • Fax: 93-239 • www.kindermann.com • info@kindermann.de
6090 D 0108 4 12 / 843 814
Änderungen vorbehalten
