Kindermann KXD 480W active Kurzanleitung

Multimedia Projektor
Kurzanleitung
! ACHTUNG
P
ackungsinhalt
S
tellen Sie bitte sicher, dass die folgenden Artikel mitgeliefert sind. Wenden Sie sich umgehend an Ihren Händler, falls irgendein
Artikel fehlt.

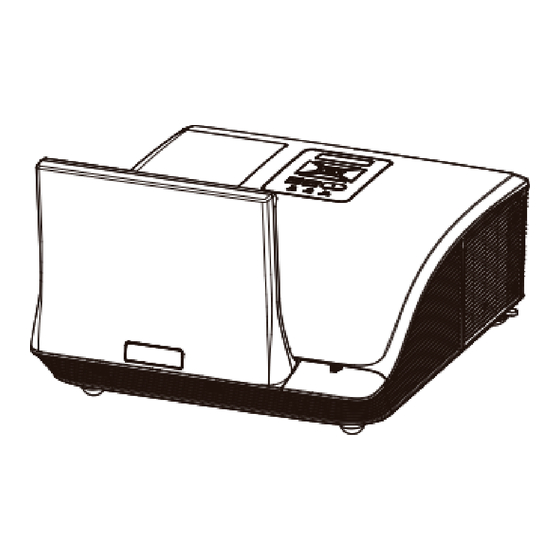

P
VGA
rojektor
-Kabel
K CD
urzanleitung mit Benutzerhandbuch
IR
USB
-Kabel -Kameramodul für interaktive Funktion
E
instellen der Bildgröße
E
ntnehmen Sie die Bildschirmgröße und den Projektionsabstand aus der unten stehenden Grafik und Tabelle.
Einstellung der vertikalen Bildposition
Für das Bildformat 16:10
Projektionsgröße
Projektor ober seite
Bildwurfweite
Bildwurfweite
zu Unter seite von
Diagonale A B
Höhe(SH) Breite(SW)
(SD)
1,778(70") 0,942 1,508 0,516 0,181
2,032(80") 1,077 1,723 0,597 0,262
2,286(90") 1,212 1,939 0,678 0,343
2,540(100") 0,759 0,424
1,346 2,154
Für das Bildformat 16:9
Projektionsgröße
Projektor ober seite
Bildwurfweite
Bildwurfweite
zu Unter seite von
Diagonale A B
Höhe(SH) Breite(SW)
(SD)
1,778(70") 0,872 1,550
0,532 0,197
2,032(80") 0,996 1,771 0,615 0,280
2,286(90") 1,121 1,992 0,698 0,363
Für das Bildformat 4:3
Projektionsgröße
Projektor ober seite
Bildwurfweite Bildwurfweite
zu Unter seite von
Diagonale Höhe(SH) Breite(SW) A B
(SD)
1,778(70") 1,067 1,422
0,591 0,256
2,032(80") 1,219 1,626 0,683 0,348
1
● Bevor Sie das Gerät benutzen, lesen Sie die auf der CD-ROM die
"Sicherheits-Richtlinien" und diese Anleitung sorgfältig durch, um zu
gewährleisten, dass Sie die Funktion des Gerätes verstanden haben.
● Verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.
● Schauen Sie nicht in die Linse, während der Projektor eingeschaltet ist.
S
tromkabel
F
ernbedienung
Projektoroberseite
zu Unterseite von
Bildschirm
Bildschirm
0,161
0,236
0,194
0,269
0,228
0,303
0,262 0,337
Projektoroberseite
zu Unterseite von
Bildschirm
Bildschirm
0,216 0,291
0,257
0,332
0,299
0,374
Projektoroberseite
zu Unterseite von
Bildschirm
Bildschirm
0,191 0,266
0,304
0,229
E
in/Ausschalten des Projektors
Einschalten des Projektors
1. Schließen Sie Netzkabel und Signalkabel richtig an.
Wenn die Kabel angeschlossen sind, leuchtet die
P/N:13350673 POWER-LED rot.
2.
Schalten Sie die Lampe durch Drücken der
dem Steuerungsfeld oder auf der Fernbedienung ein. Die
Strom-LED wird blau leuchten.
3.
Schalten Sie die Quelle ein, die Sie mit dem Projektor
anzeigen möchten (Computer, Notebook, Video Player, etc.)
Der Projektor wird die Quelle automatisch erkennen und auf dem
Bildschirm anzeigen.
4.
Wenn Sie mehrere Quellen gleichzeitig angeschlossen haben,
drücken Sie 4. auf die „Quelle" Taste auf der Fernbedienung,
um zwischen den Eingängen zu wechseln.
D
● er Projektor gibt starkes Licht ab, wenn er eingeschaltet ist. Blicken Sie weder in das Objektiv des
ACHTUNG
Projektors noch durch Öffnungen des Projektors in das Innere des Projektors.
E
instellen des Projektionsbildes
Einstellen der Höhe des Projektionsbildes
Der Projektor ist mit verstellbaren Füßen ausgestattet,
um die Projektorhöhe einzustellen. Drehen Sie die
einstellbaren Füße entsprechend, um den Projektionswinkel
einzustellen.
B
atterie einlegen und entfernen
1.
Drücken Sie fest auf die Batteriefachabdeckung
und streifen Sie sie ab.
2.
Legen Sie eine neue Batterie in das Fach ein.
●
Verwenden Sie eine Batterie des Typs CR2025.
●
Vermeiden Sie Kontakt mit Wasser oder anderen
ACHTUNG Flüssigkeiten.
●
Setzen Sie die Fernbedienung keiner Feuchtigkeit
oder Hitze aus.
●
Lassen Sie die Fernbedienung nicht fallen.
2
Taste auf
" "
'
1
3.
Bringen Sie die Abdeckung wieder an.
Entfernen Sie die alte
Batterie und legen Sie
eine neue ein (CR2025).
Stellen Sie sicher, dass
die mit „+" beschriftete
Seite nach oben zeigt.
●
Wenn die Batterie in der Fernbedienung ausgelaufen ist, wischen
Sie das Gehäuse vorsichtig ab und
●
Beim Einlegen einer Batterie des falschen Typs besteht
Explosionsgefahr.
.
●
Entsorgen Sie leere Batterien gemäß den Anweisungen.
POWER TEMP LAMP
RESYNC SOURCE
or
MENU
Höhenverstellbare Füße
Höhenverstellbare Füße
Höhenverstellbare Füße
Abstandshalter
2
