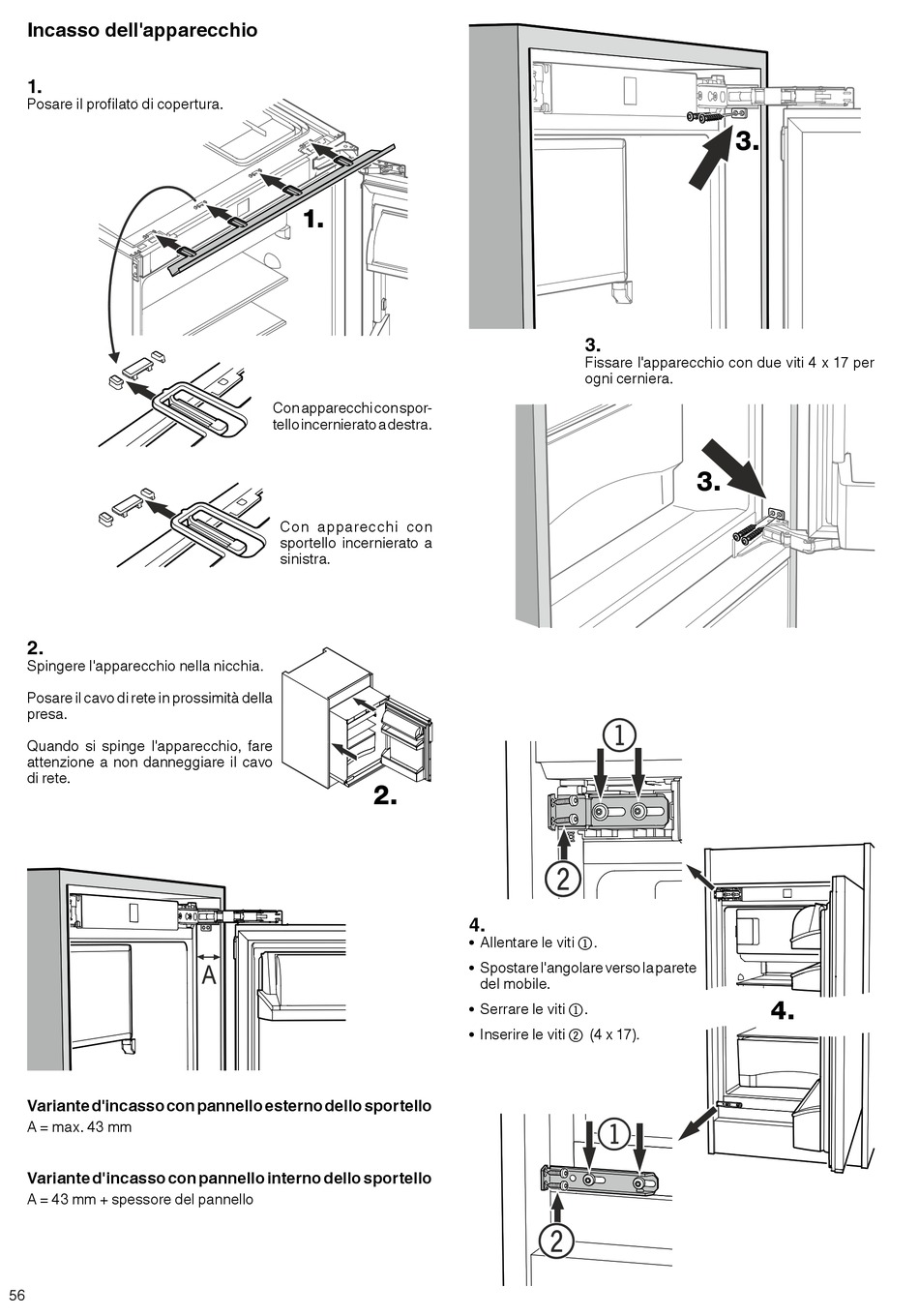

Incasso dell'apparecchio

1.
Posare il profilato di copertura.
2.
Spingere l'apparecchio nella nicchia.
Posare il cavo di rete in prossimità della
presa.
Quando si spinge l'apparecchio, fare
attenzione a non danneggiare il cavo
di rete.
Variante d'incasso con pannello esterno dello sportello
A = max. 43 mm
Variante d'incasso con pannello interno dello sportello
A = 43 mm + spessore del pannello
56
1.
Con apparecchi con spor-
tello incernierato a destra.
Con apparecchi con
sportello incernierato a
sinistra.
2.
3.
Fissare l'apparecchio con due viti 4 x 17 per
ogni cerniera.
4.
• Allentare le viti .
1
• Spostare l'angolare verso la parete
del mobile.
• Serrare le viti .
1
• Inserire le viti (4 x 17).
2
3.
3.
4.
