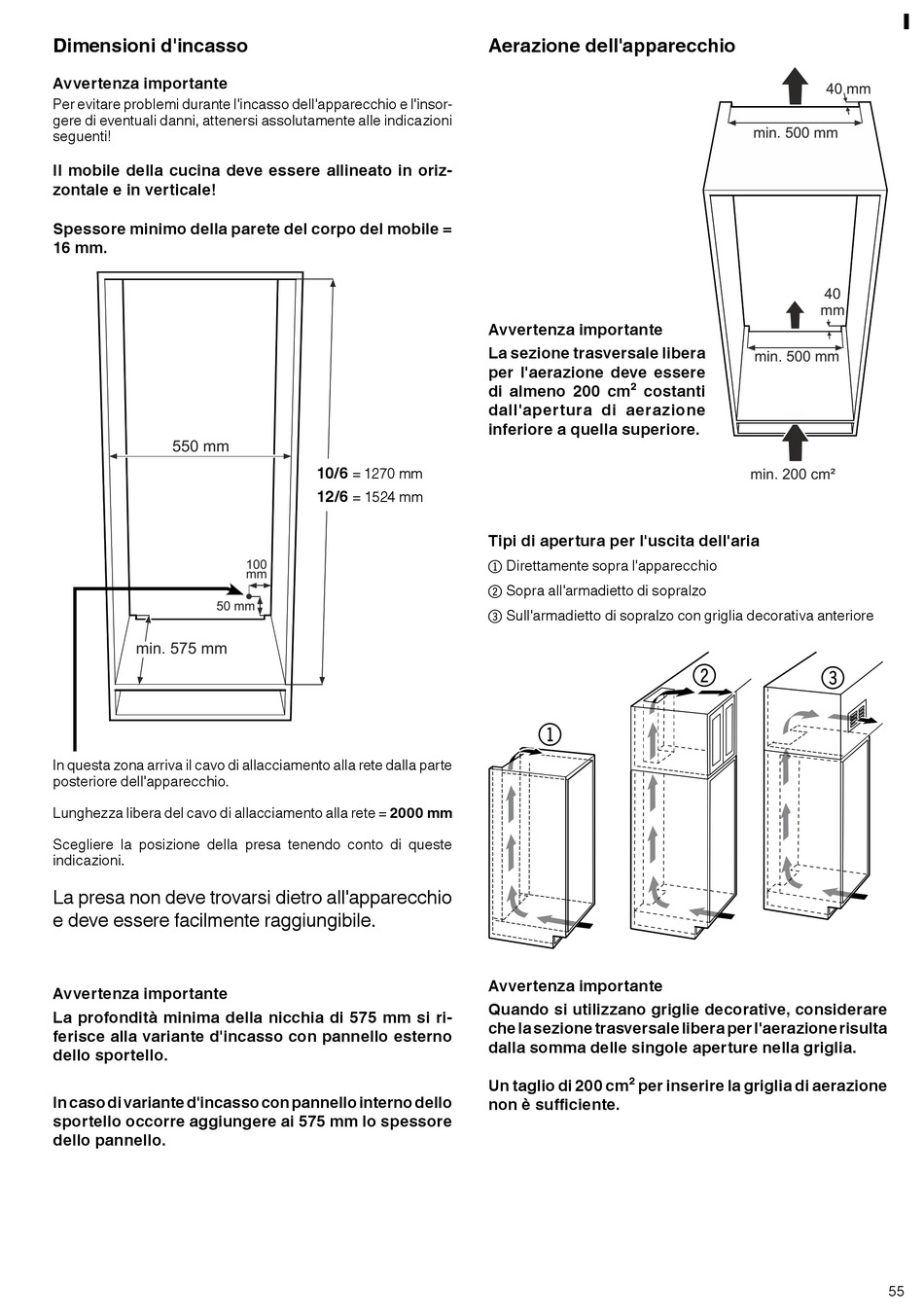

Dimensioni d'incasso

Avvertenza importante

Per evitare problemi durante l'incasso dell'apparecchio e l'insor-
gere di eventuali danni, attenersi assolutamente alle indicazioni
seguenti!
Il mobile della cucina deve essere allineato in oriz-
zontale e in verticale!
Spessore minimo della parete del corpo del mobile =
16 mm.
In questa zona arriva il cavo di allacciamento alla rete dalla parte
posteriore dell'apparecchio.
Lunghezza libera del cavo di allacciamento alla rete = 2000 mm
Scegliere la posizione della presa tenendo conto di queste
indicazioni.
La presa non deve trovarsi dietro all'apparecchio
e deve essere facilmente raggiungibile.
Avvertenza importante
La profondità minima della nicchia di 575 mm si ri-
ferisce alla variante d'incasso con pannello esterno
dello sportello.
In caso di variante d'incasso con pannello interno dello
sportello occorre aggiungere ai 575 mm lo spessore
dello pannello.

Aerazione dell'apparecchio

Avvertenza importante
La sezione trasversale libera
per l'aerazione deve essere
di almeno 200 cm² costanti
dall'apertura di aerazione
inferiore a quella superiore.
10/6
= 1270 mm
12/6
= 1524 mm
Tipi di apertura per l'uscita dell'aria
1
2
3
Avvertenza importante
Quando si utilizzano griglie decorative, considerare
che la sezione trasversale libera per l'aerazione risulta
dalla somma delle singole aperture nella griglia.
Un taglio di 200 cm² per inserire la griglia di aerazione
non è sufficiente.
Direttamente sopra l'apparecchio
Sopra all'armadietto di sopralzo
Sull'armadietto di sopralzo con griglia decorativa anteriore
