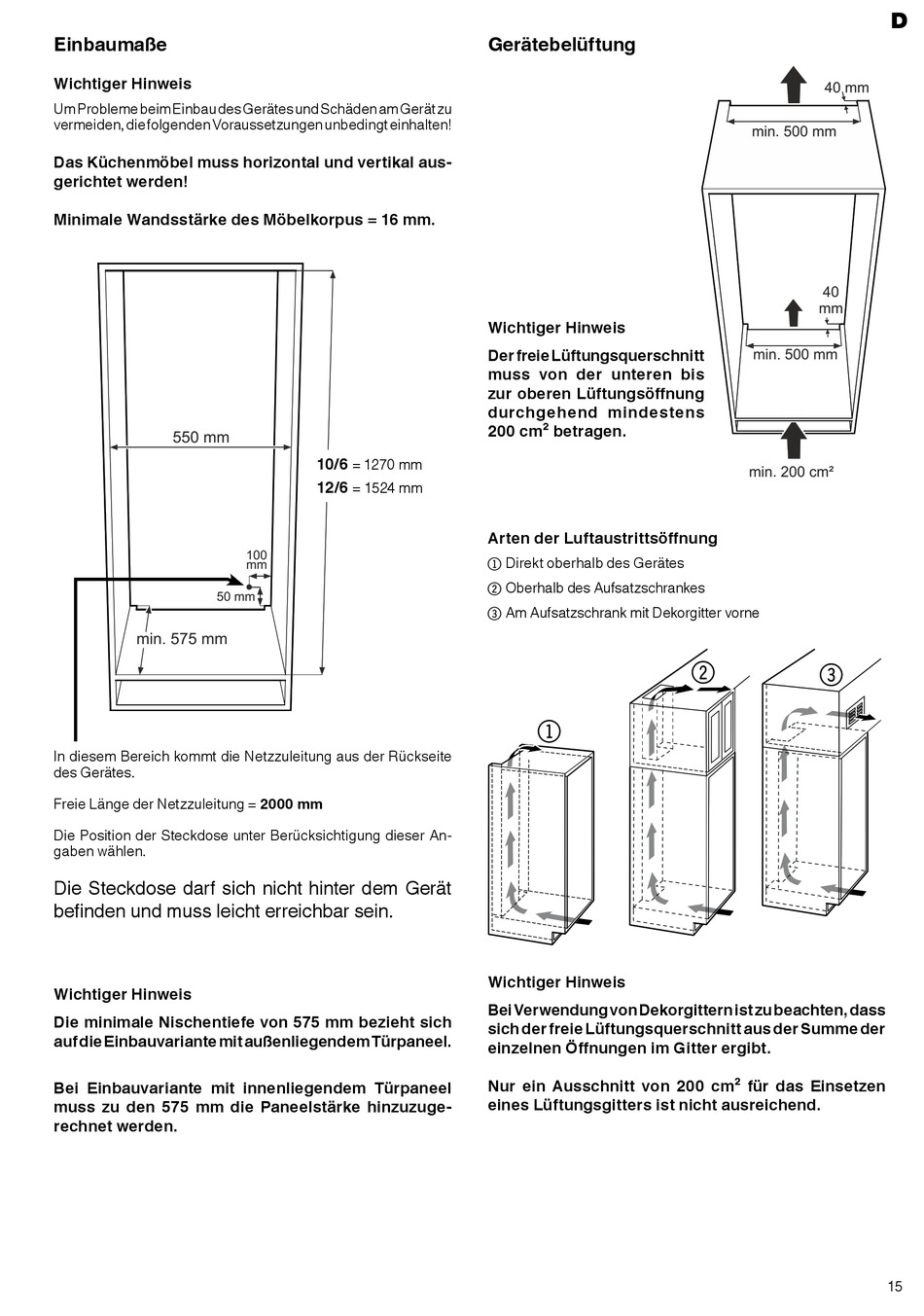

Einbaumaße
Wichtiger Hinweis
Um Probleme beim Einbau des Gerätes und Schäden am Gerät zu
vermeiden, die folgenden Voraussetzungen unbedingt einhalten!
Das Küchenmöbel muss horizontal und vertikal aus-
gerichtet werden!
Minimale Wandsstärke des Möbelkorpus = 16 mm.
In diesem Bereich kommt die Netzzuleitung aus der Rückseite
des Gerätes.
Freie Länge der Netzzuleitung = 2000 mm
Die Position der Steckdose unter Berücksichtigung dieser An-
gaben wählen.
Die Steckdose darf sich nicht hinter dem Gerät
befinden und muss leicht erreichbar sein.
Wichtiger Hinweis
Die minimale Nischentiefe von 575 mm bezieht sich
auf die Einbauvariante mit außenliegendem Türpaneel.
Bei Einbauvariante mit innenliegendem Türpaneel
muss zu den 575 mm die Paneelstärke hinzuzuge-
rechnet werden.
Gerätebelüftung
Wichtiger Hinweis
Der freie Lüftungsquerschnitt
muss von der unteren bis
zur oberen Lüftungsöffnung
durchgehend mindestens
200 cm² betragen.
10/6
= 1270 mm
12/6
= 1524 mm
Arten der Luftaustrittsöffnung
1
2
3
Wichtiger Hinweis
Bei Verwendung von Dekorgittern ist zu beachten, dass
sich der freie Lüftungsquerschnitt aus der Summe der
einzelnen Öffnungen im Gitter ergibt.
Nur ein Ausschnitt von 200 cm² für das Einsetzen
eines Lüftungsgitters ist nicht ausreichend.
Direkt oberhalb des Gerätes
Oberhalb des Aufsatzschrankes
Am Aufsatzschrank mit Dekorgitter vorne
