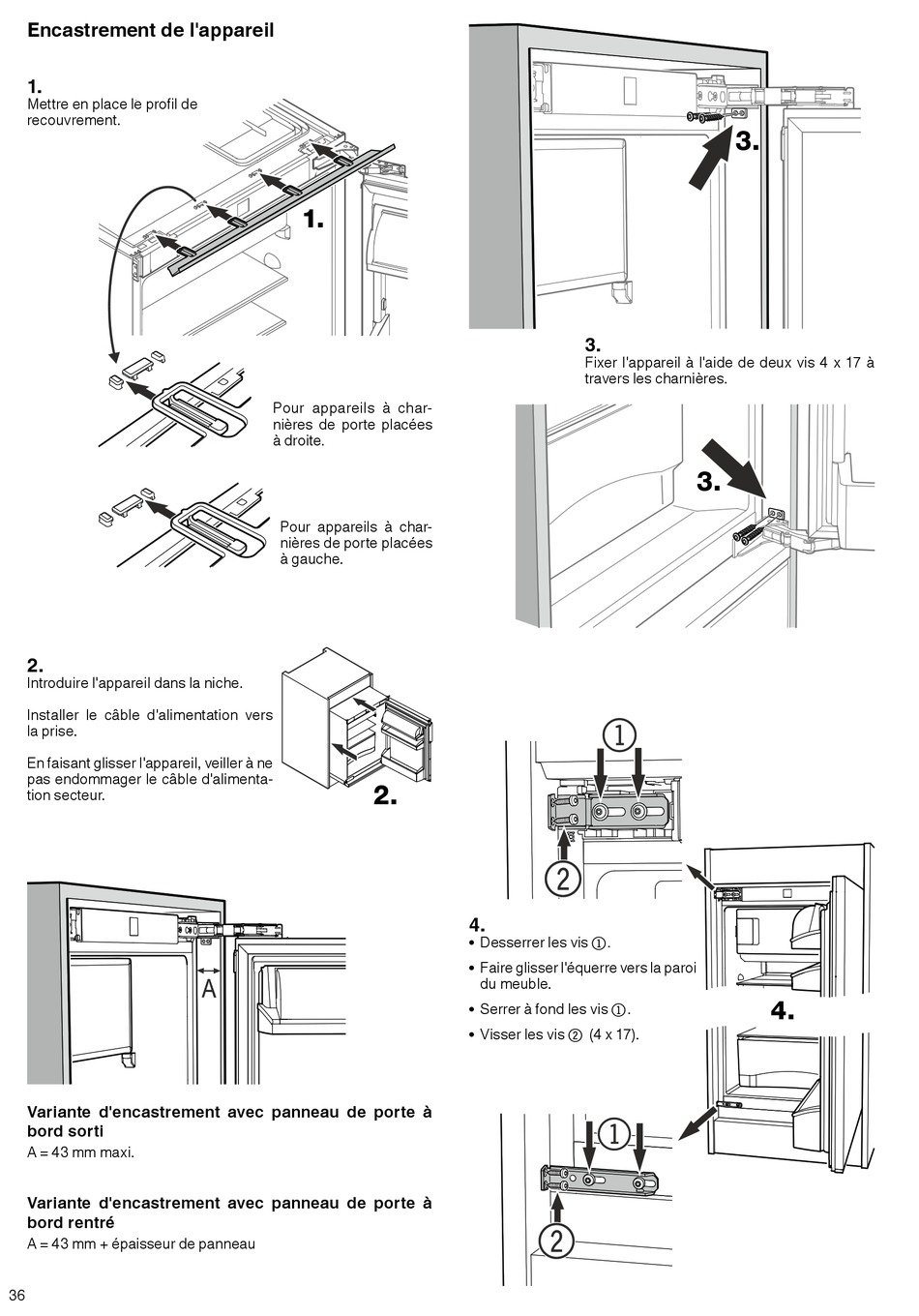

Encastrement de l'appareil

1.
Mettre en place le profil de
recouvrement.
2.
Introduire l'appareil dans la niche.
Installer le câble d'alimentation vers
la prise.
En faisant glisser l'appareil, veiller à ne
pas endommager le câble d'alimenta-
tion secteur.
Variante d'encastrement avec panneau de porte à
bord sorti
A = 43 mm maxi.
Variante d'encastrement avec panneau de porte à
bord rentré
A = 43 mm + épaisseur de panneau
36
1.
Pour appareils à char-
nières de porte placées
à droite.
Pour appareils à char-
nières de porte placées
à gauche.
2.
3.
Fixer l'appareil à l'aide de deux vis 4 x 17 à
travers les charnières.
4.
• Desserrer les vis .
1
• Faire glisser l'équerre vers la paroi
du meuble.
• Serrer à fond les vis .
1
• Visser les vis (4 x 17).
2
3.
3.
4.
