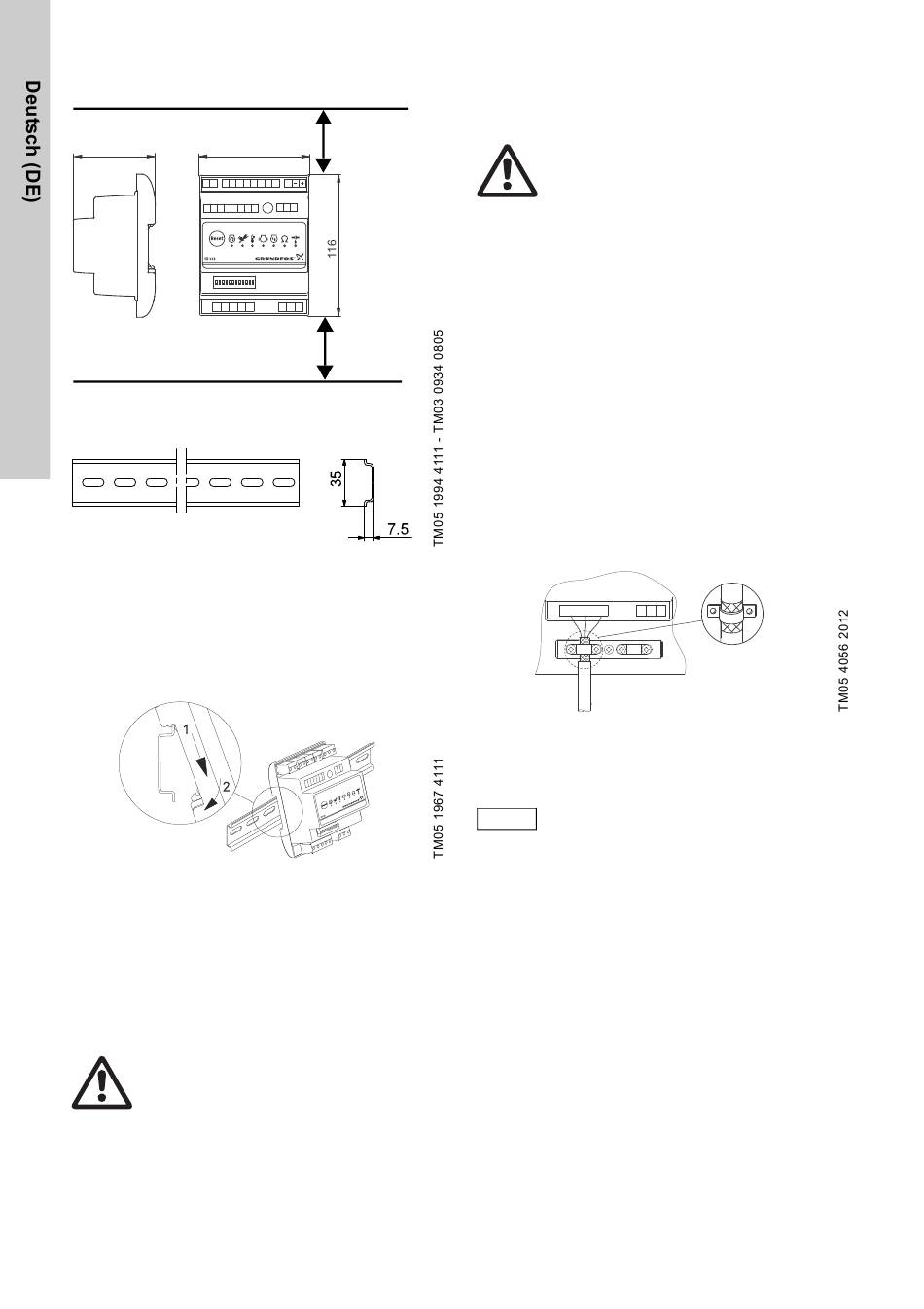

3.3 Abmessungen und Montage
66.5
T1 T2
G1 A1 G2 A2 K1 K2 R1 R2
D1 D2 D3 D4 D5 D6 D7 D8
ON
1 2 3 4 5 6 7 8 9 10 11 12
P1 P2 P3 P4 P5
35 mm DIN-Schiene (EN 50022).
Empfohlene Höhe: 7,5 mm
Abb. 4
Modul und DIN-Schiene
Das IO 113 ist für die Montage auf einer 35 mm DIN-
Schiene gemäß EN 50022 vorbereitet.
Das IO 113 ist von oben in die DIN-Schiene einzu-
hängen und muss dann unten in die Schiene einge-
rastet werden.
Abb. 5
Montage auf einer DIN-Schiene
Durch Hochdrücken und Abnehmen von der DIN-
Schiene kann das IO 113 wieder demontiert werden.
Warnung
Die Installation muss zum Abschalten
der Spannungsversorgung über einen
Hauptschalter verfügen. Dieser ist an
die Klemmen für die Spannungsversor-
gung (Pos. 3) anzuschließen. Siehe
Abb. 1. Der Hauptschalter muss nahe
am Modul IO 113 angeordnet und für
den Bediener leicht zugänglich sein. Er
ist als Hauptschalter für das IO 113 zu
kennzeichnen.
Der Hauptschalter muss den Anforde-
rungen der Normen IEC 60947-1 und
IEC 60947-3 entsprechen.
6
Min. 30 mm
90
PE
A Y B
DIP
I1 I2 I3
Min. 30 mm
3.4 Installation gemäß EMV-Richtlinie
Warnung
Falls das Motorkabel zwischen der
Pumpe und einem Frequenzumrichter
länger als 10 m ist, wird empfohlen,
den Frequenzumrichter mit einem Aus-
gangsfilter auszurüsten. Dadurch wird
eine Falschmessung der analogen
Messparameter verhindert.
Insbesondere bei Pumpen mit Frequenzumrichtern
oder wenn mehr als ein IO 113-Modul in einem
Schaltschrank eingesetzt wird, ist auf eine EMV-
gerechte Installation zu achten.
Dabei sind folgende Regeln zu beachten:
•
Schließen Sie den Kabelschirm an Masse an.
•
Verdrehen Sie nicht die Schirmenden, weil
dadurch der Abschirmeffekt bei hohen Frequen-
zen negativ beeinflusst wird. Verwenden Sie
Kabelschellen gemäß der Abb. 6.
•
Stellen Sie sicher, dass ein ausreichender elektri-
scher Kontakt von der Montageplatte, über die
Befestigungsschrauben, zum Metallgehäuse des
Frequenzumrichters besteht.
•
Verwenden Sie Zahnscheiben und eine galva-
nisch leitende Montageplatte.
P1 . . . P5
I1 I2 I3
Abb. 6
Schirm mit Kabelschelle befestigt
Beide Enden des Motorkabels müssen
an Masse angeschlossen sein. Die Iso-
lationsschicht aus Kunststoff zwischen
Hinweis
dem Schirm und der Ummantelung ist
so dicht wie möglich an den
Anschlussklemmen aufzulegen.
