4.4 Adresse für die Buskommunikation
Das IO 113 kann über eine Busverbindung mit
Regelsystemen kommunizieren. Für die Buskommu-
nikation fungiert das IO 113 als Slave. Da ein Regel-
system in der Lage sein muss, die Slavegeräte zu
identifizieren, mit denen es kommuniziert, muss das
IO 113 über eine eindeutige Adresse verfügen. Es
kann eine Adresse zwischen 32 und 231 gewählt
werden. Standardmäßig ist die Adresse 231 einge-
stellt.
Wird ein SM 113 zusammen mit einem IO 113 als
Gerätepaar verwendet, fungiert das SM 113 als
Slave. In einem Regelsystem können maximal sie-
ben Gerätepaare verwendet werden. Jedes SM 113
muss eine eindeutige Adresse besitzen, die mithilfe
der DIP-Schalter 3, 4 und 5 eingestellt wird.
Siehe nachfolgende Tabelle.
Alternativ kann dem SM 113 auch per Bus eine ein-
deutige Adresse im Regelsystem zugewiesen wer-
den. In diesem Fall müssen sich die DIP-Schalter 3,
4 und 5 in der Stellung OFF befinden.

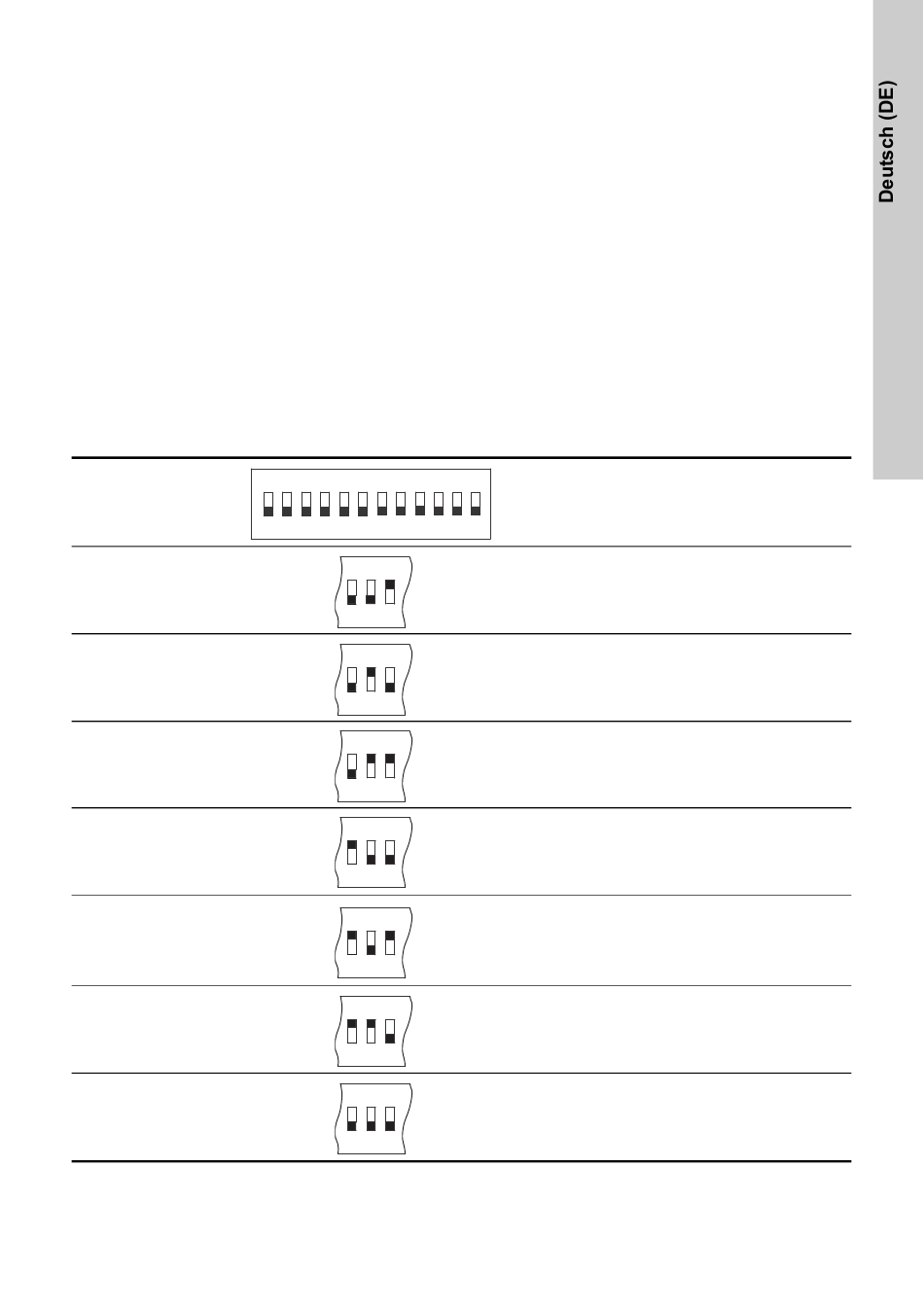

Adresse
40
41
42
43
44
45
Über Bus eingestellte
Adresse
ON
1 2 3 4 5 6 7 8 9 10 11 12
3 4 5
3 4 5
3 4 5
3 4 5
3 4 5
3 4 5
3 4 5
DIP
Beschreibung
IO 113 Adresse 1
IO 113 Adresse 2
IO 113 Adresse 3
IO 113 Adresse 4
IO 113 Adresse 5
IO 113 Adresse 6
Eindeutige Adresse des IO 113 im Regelsys-
tem, die per Bus eingestellt wird.
Standardadresse: 231.
15
