Hardwarebeschreibung
2.6
Blockdiagramm

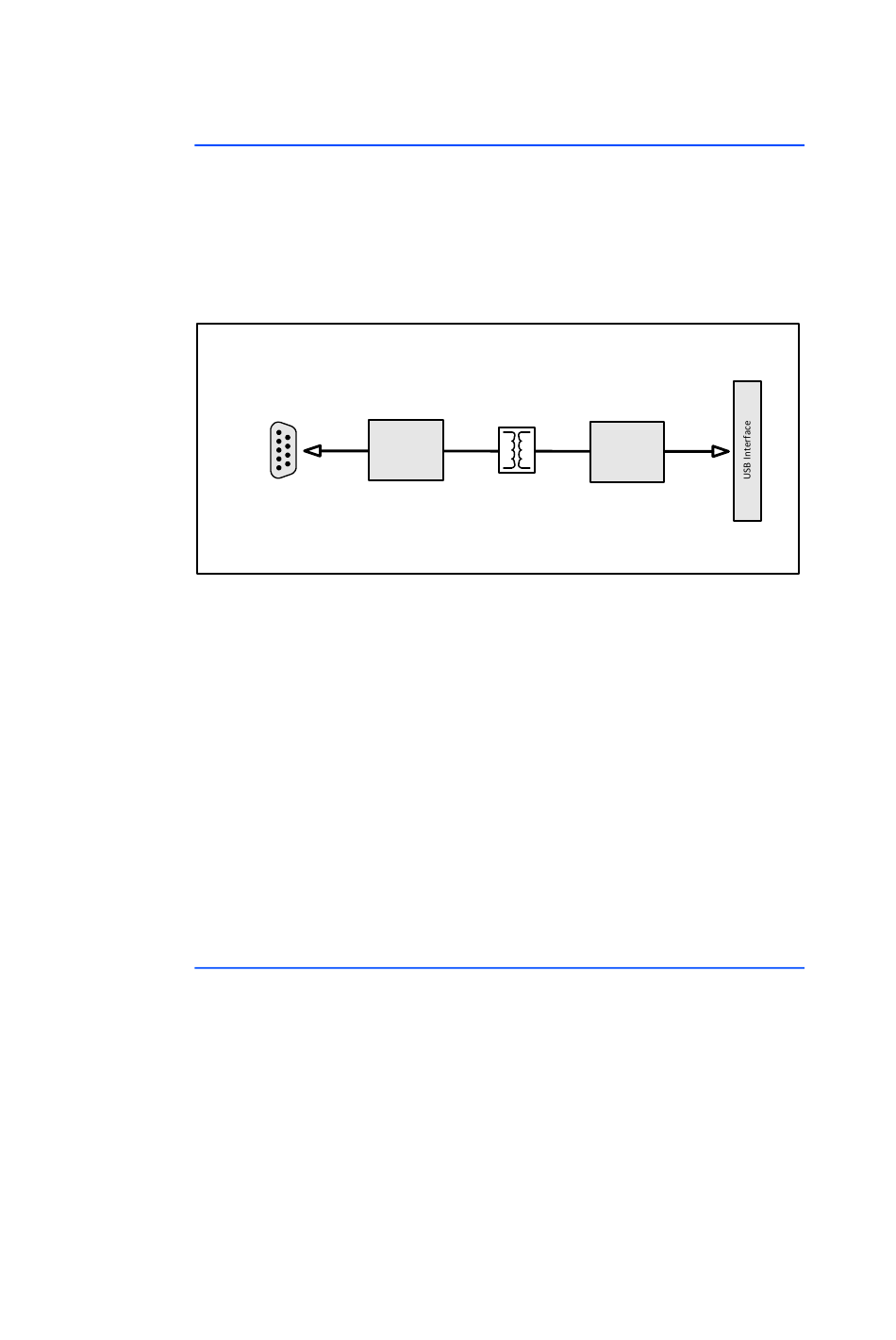

Das Blockdiagramm des ES581.4 CAN Bus Interface USB Module wird in
Abb. 2-2 dargestellt.
Die ES581.4 ist ein kompaktes USB-Modul für USB2.0- bzw. USB1.1-Steckplätze.
Über die beiden unabhängigen CAN-Schnittstellen der ES581.4 wird eine einfa-
che und direkte Verbindung zwischen PC und CAN-Netzwerk hergestellt. Der
Datenaustausch mit dem PC erfolgt über die USB-Schnittstelle.
Abb. 2-2
Der in der ES581.4 integrierte CAN-Transceiver überträgt die CAN-Signale zu
einem Mikrocontroller. Nach dem Empfang einer CAN-Botschaft versieht der
CAN-Mikrocontroller diese mit einem Zeitstempel und sendet die Botschaft via
USB an den PC. Wenn die PC-Anwendung Botschaften an den CAN-Bus sendet,
werden diese Schritte in umgekehrter Reihenfolge ausgeführt. Der Mikrocontrol-
ler kann Buslasten von durchschnittlich 96% mit bis zu 500 kBaud verarbeiten.
Die ES581.4 sorgt für eine elektrische Trennung zwischen CAN-Verbindung und
PC und schützt so die angeschlossenen Geräte vor etwaigen Schäden in Folge
von Potentialunterschieden und verhindert einen Ausfall der Kommunikation.
Im Vergleich zu kostengünstigeren J2534-Diagnosegeräten unterstützt die
ES581.4 deutlich höhere Baudraten. Zwei J2534-Anwendungen können auf
beide Kanäle desselben Geräts zugreifen. J2534-Geräte sind bedingt durch ihre
Spezifikationen auf 500 kBaud und auf einen speziell für Mess- und Kalibrierauf-
gaben optimierten Treiber begrenzt.
2.7
LEDs
Die ES581.4 ist mit zwei LEDs zur Anzeige des Betriebszustands des Moduls
sowie mit einer LED zur Anzeige der Funktion der beiden CAN-Schnittstellen
CAN1 und CAN2 ausgerüstet:
16
ES581.4
CAN1
Transceiver
CAN2
ES581.4 Blockdiagramm
• LED "ON": Betriebszustand des Moduls
• LED "ER": Fehler- oder Firmwareaktualisierungszustände des Moduls
• LED "CAN": Kommunikationszustände der CAN-Schnittstellen
CAN
Micro‐
controller
ES581.4 - Benutzerhandbuch
