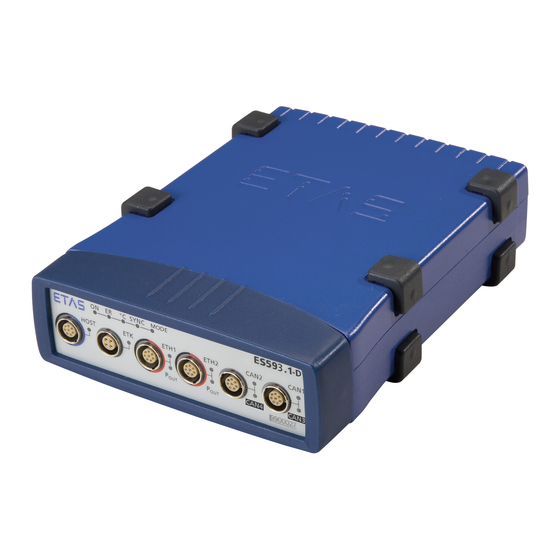

- Seite 1 ETAS ES593.1-D Prototyping and Interface Module Benutzerhandbuch...
- Seite 2 Copyright Die Angaben in diesem Schriftstück dürfen nicht ohne gesonderte Mitteilung der ETAS GmbH geändert werden. Des Weiteren geht die ETAS GmbH mit die- sem Schriftstück keine weiteren Verpflichtungen ein. Die darin dargestellte Software wird auf Basis eines allgemeinen Lizenzvertrages oder einer Einzelli- zenz geliefert.
-
Seite 3: Inhaltsverzeichnis
Funktion „Wake-Up“ ............25 ES593.1-D - Benutzerhandbuch... - Seite 4 Web-Interface ..........33 6.4.2 Starten des ES593.1-D Web-Interfaces ......33 6.4.3 Konfiguration der Funktion „Wake-Up“...
- Seite 5 ES593.1-D ............. . 66 10.1.1 ES593.1-D mit Stromversorgungskabel CBP120 ....66 10.1.2 ES593.1-D mit Stromversorgungskabel CBP1205 .
-
Seite 6: Über Dieses Dokument
Situation, die zu Sachschäden führen kann, wenn sie nicht vermieden wird. Darstellung von Handlungsanweisungen Das zu erreichende Ziel wird in der Überschrift definiert. Die dafür notwendigen Handlungsschritte werden in einer Schritt-für-Schritt-Anleitung aufgeführt: Zieldefinition 1. Schritt 1 2. Schritt 2 3. Schritt 3 > Resultat ES593.1-D - Benutzerhandbuch... -
Seite 7: Typografische Konventionen
ETAS Über dieses Dokument Typografische Konventionen Hardware Fett Menübefehle, Schaltflächen, Beschriftungen am Produkt Kursiv Inhaltliche Hervorhebungen und neu eingeführte Begriffe Darstellung unterstützender Informationen INFO Beinhaltet zusätzliche unterstützende Informationen. ES593.1-D - Benutzerhandbuch... -
Seite 8: Über Dieses Handbuch
Seite 66). Weitere Kabel und Adapter können separat von der ETAS bezogen werden. Eine Liste des verfügbaren Zubehörs und dessen Bestellbezeichnung finden Sie im Kapitel “Kabel und Zubehör” auf Seite 67 dieses Handbuchs oder im ETAS Pro- duktkatalog. Weitere Informationen Die Konfigurationsanleitungen für das Modul unter INCA finden Sie in der ent-... -
Seite 9: Grundlegende Sicherheitshinweise
Lesen Sie die zum Produkt gehörende Dokumentation (Product Safety Advice und dieses Benutzerhandbuch) vor der Inbetriebnahme sorgfältig. Die ETAS GmbH übernimmt keine Haftung für Schäden, die durch unsachge- mäße Handhabung, nicht bestimmungsgemäßen Gebrauch und durch Nicht- einhaltung der Sicherheitsvorkehrungen entstanden sind. -
Seite 10: Anforderungen An Den Technischen Zustand Des Produktes
Das Stromversorgungskabel darf nicht direkt, sondern nur über eine Absicherung von maximal 20 A an die Fahrzeugbatterie oder die Labor- stromversorgung angeschlossen werden. • Sorgen Sie für die leichte Erreichbarkeit der Anschlüsse der Laborstrom- versorgung, der Stromversorgung am Modul und der Fahrzeugbatterie! ES593.1-D - Benutzerhandbuch... -
Seite 11: Trennen Von Der Stromversorgung
Kabel! • Halten Sie die maximal zulässigen Kabellängen ein! • Verwenden Sie keine beschädigten Kabel! Kabel dürfen nur von ETAS repariert werden! • Verbinden Sie einen Stecker niemals mit Gewalt mit einem Anschluss. Achten Sie darauf, dass sich keine Verunreinigungen im und am Anschluss befinden, dass der Stecker zum Anschluss passt und dass Sie die Stecker korrekt mit dem Anschluss ausgerichtet haben. -
Seite 12: Transport
Transportieren Sie die Module nicht am Kabel des Moduls oder an ande- ren Kabeln. Wartung Das Produkt ist wartungsfrei. Reparatur Sollte eine Reparatur eines ETAS Hardware-Produktes erforderlich sein, schi- cken Sie das Produkt an ETAS. Reinigung des Modulgehäuses • Verwenden Sie ein trockenes oder leicht angefeuchtetes, weiches, fus- selfreies Tuch zum Reinigen des Modulgehäuses. -
Seite 13: Öffnen Des Moduls
Öffnen des Moduls VORSICHT Beschädigung des Moduls und Verlust der Eigenschaften nach IP30! Öffnen oder verändern Sie das Modulgehäuse nicht! Arbeiten am Modulgehäuse dürfen nur von ETAS ausgeführt werden. Potentialausgleich VORSICHT Potentialausgleich im Fahrzeug über den Schirm der Anschlusskabel der Module möglich! -
Seite 14: Hardwarebeschreibung
ETAS Hardwarebeschreibung Hardwarebeschreibung Dieses Kapitel gibt Ihnen eine Übersicht über die ES593.1-D und informiert Sie über Gehäuse, Seriennummer, Anschlüsse und LEDs. Übersicht Die Baureihe ES59x umfasst eine Reihe leistungsfähiger Steuergeräte- und Busschnittstellen-Module. Die Module ES59x sind mit einer Upstream-Ether- net-Schnittstelle ausgerüstet, die den Datenaustausch mit dem Host PC oder mit einem Drive Recorder gewährleistet. -
Seite 15: Gehäuse
– Hohe mechanische Stabilität und Robustheit • Teil der ETAS Tool Suite Die vollständigen technischen Daten der ES593.1-D finden Sie im Kapitel “Tech- nische Daten” auf Seite 43. Gehäuse Für die ES593.1-D wird ein Gehäuse mit Anschlüssen auf der Gerätefrontseite und der Geräterückseite verwendet. -
Seite 16: Geräterückseite
ETAS Hardwarebeschreibung Abb. 4-2 Gerätevorderseite 4.4.2 Geräterückseite An der Rückseite der ES593.1-D befindet sich der Anschluss 7-29V DC (Betriebsspannung). 7‐29V Abb. 4-3 Geräterückseite LEDs 4.5.1 Blinkcodes Die ES593.1-D ist mit Leuchtdioden zur Anzeige des Betriebszustandes des Moduls sowie mit Leuchtdioden zur Anzeige der Funktion einzelner Schnittstel- len ausgerüstet. -
Seite 17: Betriebszustand Des Moduls
Temperatur im Gehäuseinneren den normalen Betriebs- bereich, schaltet sich das Modul wieder ein Temperatur im Gehäuseinneren hat den kriti- (Blinkcode 2) schen Wert erreicht, Modul noch funktionsfä- Temperatur im Gehäuseinneren im norma- len Betriebsbereich ES593.1-D - Benutzerhandbuch... -
Seite 18: Funktionszustand Einzelner Schnittstellen
Web-Inteface deaktiviert 4.5.3 Funktionszustand einzelner Schnittstellen Auf der Gerätevorderseite sind den Schnittstellen des Moduls LEDs zugeordnet (siehe Abb. 4-2 auf Seite 16). Im eingeschalteten Zustand der ES593.1-D (Betriebszustand „Ein“) zeigen die LEDs Funktionszustände an der zugeordne- ten Schnittstelle an. Schnittstelle HOST Der Schnittstelle HOST ist die LED HOST zugeordnet. - Seite 19 Kommunikation auf der Schnittstelle CAN4 Kommunikation unterbrochen Schnittstelle CAN1/CAN3 Der Schnittstelle CAN1/LIN1 sind die LEDs CAN1 und CAN3 zugeordnet. Anzeige Funktionszustand CAN1 Gelb blinkend Kommunikation auf der Schnittstelle CAN1 Kommunikation unterbrochen CAN3 Gelb blinkend Kommunikation auf der Schnittstelle CAN3 Kommunikation unterbrochen ES593.1-D - Benutzerhandbuch...
-
Seite 20: Funktionsbeschreibung
Die ES593.1-D muss physikalisch von allen Versorgungsspannungen getrennt werden, damit das Modul keinen Strom aufnimmt. Bei Verbinden der ES593.1-D mit Betriebsspannung und Existenz einer Ether- netverbindung an HOST bootet das Modul. Entfällt die Ethernetverbindung, wechselt das Modul in den Betriebszustand „Standby“. -
Seite 21: Host-Schnittstelle (Host)
ES59x Modul angeschlossen werden und per XCP-on-Ethernet mit der Applika- tionssoftware kommunizieren. Modulverbund Die Schnittstellen ETH1 und ETH2 verbinden das ES593.1-D Modul mit weite- ren ES600-Modulen, Mess-, Kalibrier- und Rapid Prototyping Modulen. Durch die Kaskadierbarkeit lassen sich auch größere Blöcke aus Mess- und Schnitt- stellen-Modulen realisieren. -
Seite 22: Etk-Schnittstelle (Etk)
Eine Liste der kompatiblen Module finden Sie in Kapitel 8.10.3 auf Seite 49. ETK-Schnittstelle (ETK) Die ES593.1-D verfügt über eine ETK-Schnittstelle, die auf einen 4-poligen Steckverbinder ETK (Lemo-Buchse) auf die Frontplatte geführt ist. Die Schnitt- stelle ist von den anderen Schnittstellen der ES593.1-D galvanisch isoliert. -
Seite 23: Can-Schnittstelle (Can1/Can3, Can2/Can4)
ETAS Funktionsbeschreibung Betriebsart „Compatibility“ Ein wesentliches Kennzeichen der Betriebsart „Compatibility“ ist der Block Transfer. Der Block Transfer zwischen ETK und ES593.1-D wird automatisch aktiviert. Daraus ergeben sich folgende Vorteile: • erweiterte Variablenanzahl pro Messraster • bedeutend schnellere Downloadzeiten für Code und Daten zur ECU •... -
Seite 24: Funktion „Can Pre-Buffering" (Pufferung Von Can-Frames)
Sollen z.B. bei Kaltstart-Experimenten unmittelbar nach dem Start der Kommu- nikation auf einem CAN-Bus Botschaften inclusive einem Zeitstempel aufge- zeichnet werden, muss die Zeit überbrückt werden, die die ES593.1-D nach dem Wake-Up durch die CAN-Botschaften zum Empfang und zur Verarbeitung der Daten benötigt. -
Seite 25: Funktion „Wake-Up
Betriebszuständen „Standby“ und „Ein“ wechseln und nach dem Einschalten die Messung selbstständig starten. Die ES593.1-D und daran angeschlossene Module gehen automatisch in den Betriebszustand „Standby“, wenn einige Zeit keine dieser Schnittstellen mehr Link-Signale empfängt bzw. der Host-Computer ausgeschaltet oder abgetrennt wird. -
Seite 26: Firmware-Aktualisierung
ETAS Funktionsbeschreibung Firmware-Aktualisierung Die Firmware der ES593.1-D kann vom Anwender aktualisiert werden, so dass auch künftige Versionen des Moduls eingesetzt werden können. Die Firmware- Aktualisierung geschieht mit Hilfe der Servicesoftware „Hardware Service Pack“ (HSP) vom angeschlossenen PC aus. INFO Während einer Firmware-Aktualisierung darf weder die Spannungsversor- gung noch die Ethernetverbindung unterbrochen werden! ES593.1-D - Benutzerhandbuch... -
Seite 27: Inbetriebnahme
ETAS Inbetriebnahme Inbetriebnahme Im Kapitel „Inbetriebnahme“ finden Sie allgemeine Einbauempfehlungen, eine Beschreibung der Verbindungs- und Montagemöglichkeiten, Applikationsbei- spiele sowie Hinweise zu Verkabelung und Konfiguration der ES593.1-D. Montage und Verblockung 6.1.1 Allgemeine Einbauempfehlungen VORSICHT Beschädigung oder Zerstörung des Moduls möglich. Die Module sind nur für die Montage und den Betrieb an Bauteilen oder an Orten zugelassen, die während ihres Betriebes die Einhaltung der techni-... -
Seite 28: Mehrere Module Mechanisch Verbinden
Diese lassen sich mit den mitgelieferten T-Verbindern einfach zu größeren Blöcken zusammenfassen. Sie können unterhalb der ES593.1-D ein weiteres Modul der ETAS-Kompakt- reihe befestigen. Dazu entfernen Sie an den entsprechenden Geräteseiten jeweils die vier Kunststofffüße und montieren an deren Stelle die mitgelieferten T-Verbinder. -
Seite 29: Applikationen
Sie den Vorgang mit dem nächsten Modul. Applikationen Die ES593.1-D hat für Applikationen direkten Zugang zu XETK-Steuergeräten, Steuergeräten und Fahrzeugbussen. INFO Die von der ES593.1-D unterstützten Anwendungen finden Sie in einer Über- sicht im Kapitel 8.9.2 auf Seite 48. ES593.1-D - Benutzerhandbuch... -
Seite 30: Verkabelung
CBM150 CAN-/LIN-/FlexRay-Anschlusskabel CBCFI100 Verkabelung Die Reihenfolge der Verkabelung der Anschlüsse der ES593.1-D ist beliebig. Es stehen Ihnen spezielle Anschlusskabel zur Verfügung, die Sie separat bestel- len können. Eine Übersicht finden Sie im Kapitel “Kabel und Zubehör” auf Seite 55. INFO Stellen Sie die Spannungsfreiheit der Anschlüsse sicher, bevor Sie mit der... -
Seite 31: Anschluss „Host
ES593.1-D und die daran angeschlossenen Geräte beschädigen. 6.3.1 Anschluss „HOST“ Für die Verbindung des ES593.1-D Moduls mit dem PC (Anschluss „HOST“) benötigen Sie das mitgelieferte Kabel CBE100. Die ES593.1-D mit dem PC verbinden 1. Verbinden Sie den Anschluss HOST der ES593.1-D mit dem PC-Schnittstellenkabel CBE100. -
Seite 32: Einfacher Modulverbund
ETAS Inbetriebnahme Einfacher Modulverbund Ein einfacher Modulverbund besteht aus einem einzigen ES593.1-D Modul mit angeschlossenen Netzwerk- oder Messmodulen. Im folgenden Beispiel werden ES59x-Messmodule verwendet. Eine ES593.1-D mit ES59x-Messmodulen verbinden 1. Verbinden Sie den Anschluss ETH1 der ES593.1-D mit dem Ethernet-Kabel CBE130. -
Seite 33: Konfiguration Der Es593.1-D
ETAS Inbetriebnahme Konfiguration der ES593.1-D Die Konfiguration der ES593.1-D erfolgt am PC über eine grafische Benutzer- oberfläche. Als Schnittstelle wird eine Web-Browser-Applikation verwendet. 6.4.1 Web-Interface Das Web-Interface der ES593.1-D besteht aus einer Startseite (Home Page), einer Seite zur kundenspezifischen Konfiguration der Schnittstellen für die „Wake-Up“-Funktion und weiteren Seiten zur Information zum Status der... -
Seite 34: Behandlung Von Problemen
Anzeigen der LEDs Bitte beachten Sie zur Beurteilung des Betriebszustandes und zur Fehlerbehe- bung der ES593.1-D die Anzeige der LEDs, die Informationen über die Funktion der Schnittstellen und der ES593.1-D geben (siehe Kapitel 4.5 auf Seite 16). Probleme mit der ES593.1-D In der folgenden Tabelle sind einige mögliche Probleme mit einem Lösungsan-... -
Seite 35: Probleme Und Lösungen
Gründen der Netzwerksicherheit deaktiviert. In diesem Fall kön- nen Sie eine Netzwerkkarte, die für DHCP-Adressierung konfiguriert ist, nicht verwenden, um damit auf ETAS-Hardware zuzugreifen. Der ETAS Network Manager gibt eine entsprechende Fehlermeldung aus. Sie können dieses Problem beheben, indem Sie den APIPA-Mechanismus in der Windows Registry wieder aktivieren. -
Seite 36: Suche Nach Ethernet-Hardware Schlägt Fehl
7.3.2 Suche nach Ethernet-Hardware schlägt fehl Ursache: Personal Firewall blockiert die Kommunikation Für eine detaillierte Beschreibung von Problemen, die durch Personal Firewalls verursacht werden, und mögliche Lösungen siehe “Personal Firewall blockiert die Kommunikation” auf Seite 39. ES593.1-D - Benutzerhandbuch... -
Seite 37: Ursache: Client-Software Für Fernzugriff Blockiert Kommunikation
Trifft dies zu, aktualisieren Sie bitte die Software Ihres VPN Clients. Ursache: ETAS-Hardware hängt In Einzelfällen kann es vorkommen, dass die ETAS Hardware hängt. Reinitiali- sieren Sie in diesem Fall die Hardware, indem Sie sie aus- und wieder einschal- ten. -
Seite 38: Ursache: Automatische Unterbrechung Der Netzwerkverbindung
Setzen des Registry Key autodisconnect verhindert wer- den. Registry Key autodisconnect einstellen 1. Öffnen Sie den Registry-Editor. 2. Wählen Sie unter HKEY_LOCAL_MACHINE\SYSTEM\ ControlSet001\Services\lanmanserver\paramete rs den Registry Key autodisconnect und ändern Sie den Wert auf 0xffffffff. ES593.1-D - Benutzerhandbuch... -
Seite 39: Personal Firewall Blockiert Die Kommunikation
Netzspezifische IP Broadcasts über UDP in das für die ETAS-Applikation gewählte Netzwerk für die Ziel-Ports 17099 oder 18001 • Ausgehende IP Unicasts über UDP an jede IP-Adresse im für die ETAS- Applikation gewählten Netzwerk, Ziel-Ports 17099 bis 18020 • Eingehende IP Unicasts über UDP ausgehend von jeder beliebigen IP- Adresse im für die ETAS-Applikation gewählten Netzwerk, Ausgangs-... -
Seite 40: Lösung Für Windows Xp Firewall, Benutzer Mit Administratorrechten
Ein Produkt freischalten: 1. Klicken Sie im Fenster Windows-Sicherheitswarnung auf Nicht mehr blocken. Die Firewall blockiert das ETAS-Produkt (im Beispiel: ASCET) nicht mehr. Die Einstellung wird bei einem Neustart des Pro- dukts oder des PC beibehalten. Anstatt auf das Fenster Windows-Sicherheitswarnung zu warten, können Sie ETAS-Produkte vorab freischalten. - Seite 41 Benutzen Sie die Schaltflächen Pro- gramm oder Bearbeiten, um neue Programme hinzuzufügen oder vorhandene zu bearbeiten. 4. Stellen Sie sicher, dass die ETAS-Produkte und -Dienste, die Sie verwenden wollen, richtig konfigurierte Ausnahmen sind. i. Öffnen Sie das Fenster Bereich ändern.
- Seite 42 ETAS Behandlung von Problemen Die Arbeit mit einem ETAS-Produkt erfordert die Rechte „Write“ und „Modify“ in den Verzeichnissen ETAS, ETASData und den temporären ETAS-Verzeichnis- sen. Andernfalls erscheint eine Fehlermeldung, wenn das Produkt gestartet und eine Datenbank geöffnet wird. Ein korrekter Betrieb des Produkts ist nicht möglich, da die Datenbank-Datei sovie verschiedene *.ini-Dateien während...
-
Seite 43: Technische Daten
Seite 45) Kennzeichnung für UKCA-Konformität (Kapitel 8.4 auf Seite 45) Kennzeichnung für KCC-Konformität (Kapitel 8.5 auf Seite 45) Kennzeichnung für WEEE, siehe Kapitel 8.6 auf Seite 45 Kennzeichnung für China RoHS, siehe Kapitel 8.2.2 auf Seite 45 ES593.1-D - Benutzerhandbuch... -
Seite 44: Erfüllte Standards Und Normen
Wartung des Produkts Öffnen oder verändern Sie das Modul nicht! Arbeiten am Modulgehäuse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden. Senden Sie defekte Module zur Reparatur an ETAS. 8.1.5 Reinigung des Produkts Wir empfehlen, das Produkt mit einem trockenen Tuch zu reinigen. -
Seite 45: Rohs-Konformität
Normen und Richtlinien Großbritanniens entspricht. Die UKCA-Konformitätserklärung für das Produkt ist auf Anfrage erhältlich. KCC-Konformität ETAS bestätigt mit der auf dem Produkt und der auf dessen Verpackung ange- brachten KC-Kennzeichnung, dass das Produkt entsprechend den produktspe- zifisch geltenden KCC-Richtlinien der Republik Korea registriert wurde. -
Seite 46: Deklarationspflichtige Stoffe
ETAS Verkaufs- und Serviceniederlassungen (siehe Kapitel 8 auf Seite 43). Deklarationspflichtige Stoffe Europäische Union Einige Produkte der ETAS GmbH (z.B. Module, Boards, Kabel) verwenden Bau- teile mit deklarationspflichtigen Stoffen entsprechend der REACH-Verordnung (EG) Nr.1907/2006. Detaillierte Informationen finden Sie im ETAS Downloadcenter in der Kundenin- formation „REACH Declaration“... -
Seite 47: Pc Mit Einer Ethernet-Schnittstelle
Wählen Sie in Systemsteuerung / Geräte-Manager / Netzwerkadapter den ver- wendeten Netzwerkadapter mit einem Doppelklick aus. Deaktivieren Sie im Register „Energieverwaltung“ die Option „Computer kann das Gerät ausschal- ten, um Energie zu sparen“. Bestätigen Sie Ihre Konfiguration. Die Hersteller der Netzwerkadapter bezeichnen diese Funktion unterschiedlich. ES593.1-D - Benutzerhandbuch... -
Seite 48: Unterstützte Anwendungen Und Softwarevoraussetzungen
• „Allow the computer to turn off this device to save power.“ 8.9.2 Unterstützte Anwendungen und Softwarevoraussetzungen Zur Konfiguration der ES593.1-D sowie zur Steuerung und Datenerfassung benötigen Sie Software in den folgenden Versionen und höher: Unterstützung in der Applikationssoftware Schnitt-... -
Seite 49: Elektrische Daten
Auflösung Synchronisation 1 s Kompatibilität ES720 Drive Recorder Netzwerk-und Schnittstellenmodule: ES51x, ES592, ES593-D, ES595, ES600 : Unterstützung des ETAS-Synchronsationsmechanismus INFO Beachten Sie zur erfolgreichen Initialisierung der Netzwerkkarte Ihres PCs Kapitel 8.9.1 auf Seite 46. 8.10.3 Ethernet-Schnittstellen (ETH1 und ETH2) Anschlusstyp... -
Seite 50: Etk-Schnittstelle (Etk)
Single Mode / Block Mode INFO Die ES593.1-D unterstützt alle aktuellen ETK-Typen. Ausnahme: Die von dem Modul nicht unterstützten ETK-Typen sind in der Tabelle aufge- listet. Detaillierte Informationen finden Sie auf den Internet-Seiten der ETAS. Nicht unterstützte ETKs ETKM ETK3.x ETK4 ETK6.x... -
Seite 51: Can-Schnittstellen (Can1/Can3 Und Can2/Can4)
System Wake-Up (CAN Aktivität) CAN Pre-Buffering Boot-Zeit bis zum Beginn der Aufzeich- nung: 100 ms 8.11 Anschlussbelegung INFO Alle Anschlüsse werden mit Sicht auf die Schnittstellen der ES593.1-D darge- stellt. Alle Schirme liegen auf Gehäusepotential. 8.11.1 Stromversorgungs-Schnittstelle (7-29V) Abb. 8-2 Stromversorgungsschnittstelle (7-29V) -
Seite 52: Host-Schnittstelle (Host)
Empfangsdaten, minus Reserviert Sendedaten, plus 8.11.3 Ethernet-Schnittstellen (ETH1 und ETH2) Abb. 8-4 Ethernet-Schnittstellen (ETH1 und ETH2) Signal Bedeutung UBATT+ Versorgungsspannung, plus UBATT+ Versorgungsspannung, plus UBATT- Versorgungsspannung, minus Empfangsdaten, plus Sendedaten, minus Empfangsdaten, minus UBATT- Versorgungsspannung, minus Sendedaten, plus ES593.1-D - Benutzerhandbuch... -
Seite 53: Etk-Schnittstelle (Etk)
ETAS Technische Daten 8.11.4 ETK-Schnittstelle (ETK) Abb. 8-5 ETK-Schnittstelle (ETK) Signal Bedeutung Sendedaten, plus Sendedaten, minus Empfangsdaten, plus Empfangsdaten, minus 8.11.5 CAN-Schnittstelle (CAN1/CAN3) Abb. 8-6 CAN-Schnittstelle (CAN1/CAN3) Signal Bedeutung Reserviert CAN1_LOW CAN1_GND_1 CAN3_HIGH CAN3_GND CAN1_GND_2 CAN1_HIGH CAN3_LOW ES593.1-D - Benutzerhandbuch... -
Seite 54: Can-Schnittstelle (Can2/Can4)
ETAS Technische Daten 8.11.6 CAN-Schnittstelle (CAN2/CAN4) Abb. 8-7 CAN-Schnittstelle (CAN2/CAN4) Signal Bedeutung Reserviert CAN2_LOW CAN2_GND_1 CAN4_HIGH CAN4_GND CAN2_GND_2 CAN2_HIGH CAN4_LOW ES593.1-D - Benutzerhandbuch... -
Seite 55: Kabel Und Zubehör
Kabel und Zubehör Im Kapitel „Kabel und Zubehör“ finden Sie eine Übersicht der verfügbaren Kabel und des Zubehörs. INFO An den Schnittstellen der ES593.1-D dürfen ausschließlich die in diesem Benutzerhandbuch genannten ETAS-Kabel verwendet werden. Die maximal zugelassenen Kabellängen sind einzuhalten. INFO Wenn Sie maßgeschneiderte Kabel benötigen, wenden Sie sich bitte an Ihren... -
Seite 56: Kabel Cbp120
Kabel CBP120-2 (Stromversorgungskabel mit Standard-Bananen- stecker) Seite A Seite B Signal Stecker Signal UBATT UBATT Masse Schwarz Masse Bestellname Kurzname Bestell- nummer Power Supply Cable, Lemo 1B FGJ CBP120-2 F 00K 102 584 Banana (2fc-2mc), 2 m ES593.1-D - Benutzerhandbuch... -
Seite 57: Kabel Cbp1205
Kurzname Bestell- nummer Ethernet PC Connection Cable, Lemo 1B CBE100-3 F 00K 102 559 FGG - RJ45 (8mc-8mc), 3 m Ethernet PC Connection Cable, Lemo 1B CBE100-8 F 00K 102 571 FGG - RJ45 (8mc-8mc), 8 m ES593.1-D - Benutzerhandbuch... -
Seite 58: Kabel Für Die Schnittstellen Eth1 Und Eth2
8mc), 3 m Kabel CBE140 Seite A Seite B Abb. 9-5 Kabel CBE140-0m45 Bestellname Kurzname Bestell- nummer Ethernet Connection and Power Supply CBE140-0m45 F 00K 104 153 Cable with Angular Connectors, Lemo 1B FMF Lemo 1B FMD (8mc-8mc), 0m45 ES593.1-D - Benutzerhandbuch... - Seite 59 F 00K 105 972 Cable, Lemo 1B FGF Lemo 1B FGL Banana (8mc-8fc+2mc), 3 m INFO Die Verkabelung der Module aus der ES400-Produktfamilie miteinander und die dazu erforderlichen Kabel der Module werden in der Dokumentation der ES4xx-Module beschrieben. ES593.1-D - Benutzerhandbuch...
-
Seite 60: Ethernet-Kabel
9.3.3 Adapter-Kabel Seite A Seite B Abb. 9-10 Kabel CBAE330.2 Bestellname Kurzname Bestell- nummer Ethernet Connection Adapter Cable CBAE330-0m5 F 00K 105 759 1 Gbit/s to 100 Mbit/s, Lemo 1B PHE - Lemo 1B FGF (10fc-8mc), 0m5 ES593.1-D - Benutzerhandbuch... -
Seite 61: Kabel Für Die Schnittstelle Etk
Kabel und Zubehör für die Schnittstellen CAN1/CAN3 und CAN2/CAN4 9.5.1 Kabel für die CAN-Schnittstelle Kabel CBAC150 Seite A Seite B Abb. 9-12 Kabel CBAC150-2m5 Bestellname Kurzname Bestell- nummer CAN Interface Cable, OBDII J1962 Lemo CBAC150-2m5 F 00K 104 159 1B FGC (16mc-8mc), 2m5 ES593.1-D - Benutzerhandbuch... -
Seite 62: Abb. 9-13 Kabel Cbac160-1M5
2xDSUB (8mc-9fc+9mc), 2 m Kabel K107 Seite A Seite B Abb. 9-15 Kabel K107 Bestellname Kurzname Bestell- nummer CAN Interface Y-Cable, Lemo 1B FGC K107 F 00K 001 272 Lemo 0S PCA Lemo 0S FFA (8mc,- 2fc+2mc) , 2 m ES593.1-D - Benutzerhandbuch... -
Seite 63: Kabel Cbcfi100
(Seite D und E) für den Anschluss am CAN-Bus vorhanden. Zuordnung der DSUB-Buchsen-Stecker-Kombinationen zur ES593.1-D Wird an den Schnittstellen CAN1/CAN3 und CAN2/CAN4 der ES593.1-D je ein Kabel CBCFI100 verwendet, sind diese Schnittstellen den DSUB-Buchsen-Ste- cker-Kombinationen der beiden Kabel wie folgt zugeordnet: ES593.1-D Kabel Kabel CBCFI100 in Abb. -
Seite 64: Steckerbelegung Des Kabels An Der Schnittstelle Can1/Can3
ETAS Kabel und Zubehör Steckerbelegung des Kabels an der Schnittstelle CAN1/CAN3 Den DSUB-Buchsen-Stecker-Kombinationen des Kabels CBCFI100 sind die Sig- nale der Schnittstelle CAN1/CAN3 der ES593.1-D wie folgt zugeordnet: Lemo DSUB, [Seite A] Farbe: grau [Seite B, Seite C] Signal Signal... -
Seite 65: Steckerbelegung Des Kabels An Der Schnittstelle Can2/Can4
ETAS Kabel und Zubehör Steckerbelegung des Kabels an der Schnittstelle CAN2/CAN4 Den DSUB-Buchsen-Stecker-Kombinationen des Kabels CBCFI100 sind die Sig- nale der Schnittstelle CAN2/CAN4 der ES593.1-D wie folgt zugeordnet: Lemo DSUB, [Seite A] Farbe: grau [Seite B, Seite C] Signal Signal... -
Seite 66: Bestellinformationen
ETAS Bestellinformationen Bestellinformationen 10.1 ES593.1-D 10.1.1 ES593.1-D mit Stromversorgungskabel CBP120 Bestellname Kurzname Bestellnummer ES593.1-D Interface Module (1xETK, ES593.1-D F 00K 107 110 4xCAN, 2xEthernet) Lieferumfang ES593.1-D Interface Module (1xETK, 4xCAN, 2xEthernet), Cable CBE100-3, CBP120-2, T-Bracket for Housing, ES523_CD, List "Content of this Package",... -
Seite 67: Kabel Und Zubehör
ETAS Bestellinformationen 10.2 Kabel und Zubehör INFO An den Schnittstellen der ES593.1-D dürfen ausschließlich die in diesem Benutzerhandbuch genannten ETAS-Kabel verwendet werden. Die maximal zugelassenen Kabellängen sind einzuhalten. INFO Wenn Sie maßgeschneiderte Kabel benötigen, wenden Sie sich bitte an Ihren ETAS-Kontaktpartner oder an sales.de@etas.com. -
Seite 68: Kabel Für Die Schnittstelle „Etk
2fc+2mc) , 2 m CAN, FlexRay and LIN Interface Y-Cable, CBCFI100-2 F 00K 106 893 Lemo 1B FGC - 2xDSUB (8mc-9fc+ 9mc), CAN-Abschlusswiderstand Bestellname Kurzname Bestellnummer CAN 120 & Termination Resistor, 2xDSUB CBCX131-0 F 00K 103 786 (9fc+9mc) ES593.1-D - Benutzerhandbuch... -
Seite 69: Gehäusezubehör
ETAS Bestellinformationen 10.2.6 Gehäusezubehör Bestellname Kurzname Bestellnummer T-Bracket for ES600 Housing ES600_H_TB F 00K 001 925 10.2.7 Software Bestellname Kurzname Bestellnummer INCA ES5xx Software Integration Package ISW_ES5xx F 00K 106 641 for INCA V6.2.1 and later ES593.1-D - Benutzerhandbuch... -
Seite 70: Kontaktinformationen
+49 711 3423-0 70469 Stuttgart Fax: +49 711 3423-2106 Deutschland Internet: www.etas.com ETAS Regionalgesellschaften und Technischer Support Informationen zu Ihrem lokalen Vertrieb und zu Ihrem lokalen Technischen Support bzw. den Produkt-Hotlines finden Sie im Internet: ETAS Regionalgesellschaften Internet: www.etas.com/de/contact.php ETAS Technischer Support Internet: www.etas.com/de/hotlines.php... -
Seite 71: Abbildungsverzeichnis
Sacklochbohrung mit Gewinde ........28 Abb. 6-3 Verbinden der ES593.1-D mit einem anderen Modul ..... . .29 Abb. 6-4 ES593.1-D und ES595.1 mit ES400-Modulen, XETK, ETK und Fahrzeugbussen . -
Seite 72: Index
K107 ......62 ETAS-Gerätesynchronisation ..24 Kaskadierbarkeit ....21 Ethernet-/Stromversorgungskabel . - Seite 73 Trägersystem ..... . .27 T-Verbinder ......28 ES593.1-D - Benutzerhandbuch...
