ETAS ES600.2 Benutzerhandbuch
Synchronization and power management module
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für ETAS ES600.2
Inhaltszusammenfassung für ETAS ES600.2
- Seite 1 ETAS ES600.2 Synchronization and Power Management Module Benutzerhandbuch...
- Seite 2 Copyright Die Angaben in diesem Schriftstück dürfen nicht ohne gesonderte Mitteilung der ETAS GmbH geändert werden. Des Weiteren geht die ETAS GmbH mit die- sem Schriftstück keine weiteren Verpflichtungen ein. Die darin dargestellte Software wird auf Basis eines allgemeinen Lizenzvertrages oder einer Einzelli- zenz geliefert.
-
Seite 3: Inhaltsverzeichnis
Einen einfachen Modulverbund in Betrieb nehmen ....27 6.3.2 Einen komplexen Modulverbund in Betrieb nehmen ....28 ES600.2 - Benutzerhandbuch... - Seite 4 ES600.2 ..............45 9.1.1 ES600.2 mit Stromversorgungskabel CBP120 ..... 45 9.1.2 ES600.2 mit Stromversorgungskabel CBP1205 .
- Seite 5 ETAS Kontaktinformation ........
-
Seite 6: Über Dieses Dokument
Situation, die zu Sachschäden führen kann, wenn sie nicht vermieden wird. Darstellung von Handlungsanweisungen Das zu erreichende Ziel wird in der Überschrift definiert. Die dafür notwendigen Handlungsschritte werden in einer Schritt-für-Schritt-Anleitung aufgeführt: Zieldefinition 1. Schritt 1 2. Schritt 2 3. Schritt 3 > Resultat ES600.2 - Benutzerhandbuch... -
Seite 7: Typografische Konventionen
ETAS Über dieses Dokument Typografische Konventionen Hardware Fett Menübefehle, Schaltflächen, Beschriftungen am Produkt Kursiv Inhaltliche Hervorhebungen und neu eingeführte Begriffe Darstellung unterstützender Informationen INFO Beinhaltet zusätzliche unterstützende Informationen. ES600.2 - Benutzerhandbuch... -
Seite 8: Über Dieses Handbuch
Teilen und Kabeln geliefert wurde (siehe Kapitel 9.1 auf Seite 45). Weitere Kabel und Adapter können separat von der ETAS bezogen werden. Eine Liste des verfügbaren Zubehörs und dessen Bestellbezeichnung finden Sie im Kapitel “Zubehör” auf Seite 45 dieses Handbuchs oder im ETAS Produktkata- log. -
Seite 9: Grundlegende Sicherheitshinweise
Lesen Sie die zum Produkt gehörende Dokumentation (Product Safety Advice und dieses Benutzerhandbuch) vor der Inbetriebnahme sorgfältig. Die ETAS GmbH übernimmt keine Haftung für Schäden, die durch unsachge- mäße Handhabung, nicht bestimmungsgemäßen Gebrauch und durch Nicht- einhaltung der Sicherheitsvorkehrungen entstanden sind. -
Seite 10: Anforderungen An Den Technischen Zustand Des Produktes
(DI/ RI)). • Die Laborstromversorgung muss für eine Einsatzhöhe von 5000 m und für eine Umgebungstemperatur bis zu 70 °C zugelassen sein. • Bei Normal-Betrieb der Module sowie bei sehr langem Standby-Betrieb ist ein Entleeren der Fahrzeugbatterie möglich. ES600.2 - Benutzerhandbuch... -
Seite 11: Anschluss An Die Stromversorgung
Kabel! • Halten Sie die maximal zulässigen Kabellängen ein! • Verwenden Sie keine beschädigten Kabel! Kabel dürfen nur von ETAS repariert werden! • Verbinden Sie einen Stecker niemals mit Gewalt mit einem Anschluss. Achten Sie darauf, dass sich keine Verunreinigungen im und am Anschluss befinden, dass der Stecker zum Anschluss passt und dass Sie die Stecker korrekt mit dem Anschluss ausgerichtet haben. -
Seite 12: Transport
Transportieren Sie die Module nicht am Kabel des Moduls oder an ande- ren Kabeln. Wartung Das Produkt ist wartungsfrei. Reparatur Sollte eine Reparatur eines ETAS Hardware-Produktes erforderlich sein, schi- cken Sie das Produkt an ETAS. Reinigung des Modulgehäuses • Verwenden Sie ein trockenes oder leicht angefeuchtetes, weiches, fus- selfreies Tuch zum Reinigen des Modulgehäuses. -
Seite 13: Öffnen Des Moduls
Öffnen des Moduls VORSICHT Beschädigung des Moduls und Verlust der Eigenschaften nach IP40! Öffnen oder verändern Sie das Modulgehäuse nicht! Arbeiten am Modulgehäuse dürfen nur von ETAS ausgeführt werden. Potentialausgleich VORSICHT Potentialausgleich im Fahrzeug über den Schirm der Anschlusskabel der Module möglich! -
Seite 14: Hardwarebeschreibung
Das ES600.2 Synchronization and Power Management Module ist ein Ethernet- Switch mit integrierter Spannungsversorgung und Zeitsynchronisierung zum Anschluss mehrerer Datenerfassungs- oder Schnittstellen-Module an einen Host-PC. Die ES600.2 Module lassen sich kaskadieren, so dass Sie auch grö- ßere Modul-Blöcke aufbauen können. Abb. 4-1 ES600.2 Synchronization and Power Management Module... -
Seite 15: Eigenschaften
Zeitstabilität. Eine Phasenverschiebung der Signale wird ausgeschlossen und eine zeitsynchrone Abtastung der Messkanäle der angeschlossenen Module und Modulverbände gewährleistet. Das Modul ES600.2 und die dazugehörigen Kabel sind für den Einsatz im Labor, am Prüfstand und in der Fahrgastzelle von Kraftfahrzeugen konzipiert. Eigenschaften Die wichtigsten Eigenschaften des ES600.2 im Überblick:... -
Seite 16: Anschlüsse

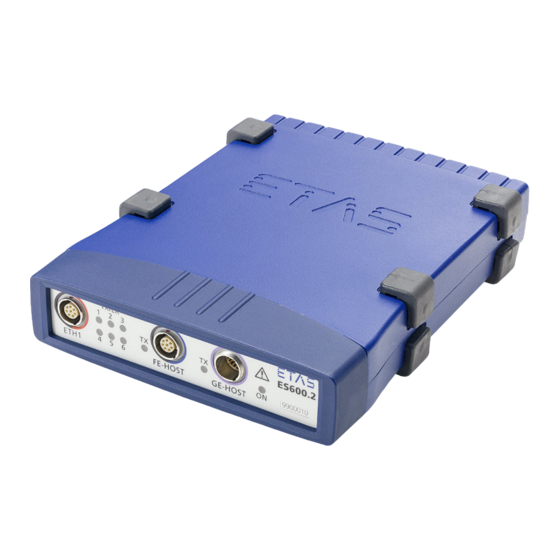

ETAS Hardwarebeschreibung Anschlüsse 4.3.1 Frontseite Abb. 4-2 ES600.2 Gerätevorderseite An der Frontseite der ES600.2 befinden sich folgende Anschlüsse: • ETH1 (Fast Ethernet, Downstream, SYNC-OUT) • FE-HOST (Fast Ethernet, Upstream, SYNC-IN) • GE-HOST (Gigabit-Ethernet, Upstream) Der Anschluss ETH1 ist ein kombinierter Ethernet-/ Stromversorgungsan- schluss. -
Seite 17: Anzeigeelemente
HOST Rot blinkend Firmware-Update wird ausgeführt Fehler Dem Anschluss FE-HOST ist eine LED TX zugeordnet. Anzeige Betriebszustand Keine Ethernet-Verbindung Grün Ethernet-Verbindung (Upstream) aktiv Grün blinkend Datenübertragung mit 10 Mbit/s (langsam) Grün blinkend Datenübertragung mit 100 Mbit/s (mittel) ES600.2 - Benutzerhandbuch... - Seite 18 Betriebszustand TX/ER Keine Ethernet-Verbindung Grün Ethernet-Verbindung (Downstream) aktiv Grün blinkend Datenübertragung mit 10 Mbit/s (langsam) Grün blinkend Datenübertragung mit 100 Mbit/s (mittel) Stromüberlastung durch das angeschlos- sene Modul Beim Einschalten der ES600.2 leuchten alle LEDs kurz auf. ES600.2 - Benutzerhandbuch...
-
Seite 19: Funktionsbeschreibung
Die ES600.2 muss physikalisch von allen Versorgungsspannungen getrennt werden, damit das Modul keinen Strom aufnimmt. Bei Verbinden der ES600.2 mit Betriebsspannung und aktiver Ethernetverbin- dung an HOST bootet das Modul. Entfällt die Ethernetverbindung, wechselt das Modul in den Betriebszustand „Standby“. -
Seite 20: Ethernet-Switch
ETAS Funktionsbeschreibung Ethernet-Switch Der integrierte Ethernet-Switch wird zum Anschluss des ES600.2-Moduls und weiterer Mess- oder Schnittstellen-Module an einen Anwender-PC verwendet. Die Datenerfassung der angeschlossenen Module erfolgt synchronisiert (ETAS-Gerätesynchronisation, siehe Kapitel 5.4 auf Seite 21). Der Ethernet- Switch lässt sich mit weiteren Netzwerkmodulen kaskadieren, so dass Sie auch größere Blöcke aus Mess- und Schnittstellen-Modulen aufbauen können. -
Seite 21: Stromversorgung Angeschlossener Module
Modul angeschlossen werden und per XCP-on-Ethernet mit der Applikationssoftware kommunizieren. Modulverbund Die Anschlüsse „ETH1“ bis „ETH6“ verbinden das ES600.2 Modul mit weiteren ES600-Modulen, Mess-, Kalibrier- und Rapid Prototyping Modulen. Durch die Kaskadierbarkeit lassen sich auch größere Blöcke aus Mess- und Schnittstel- len-Modulen realisieren. -
Seite 22: Funktion „Wake-Up
Damit ein angeschlossener PC Link-Impulse sendet, muss dessen Etherneta- dapter entsprechend konfiguriert sein. Firmware-Aktualisierung Die Firmware der ES600.2 kann vom Anwender aktualisiert werden, so dass auch künftige Versionen des Moduls eingesetzt werden können. Die Firmware- Aktualisierung geschieht mit Hilfe der Servicesoftware „Hardware Service Pack“... -
Seite 23: Inbetriebnahme
Daten der Module (siehe Kapitel 7 auf Seite 30) gewährleisten. 6.1.2 Modul auf einem Trägersystem fixieren Die ES600.2 hat ein robustes Metallgehäuse, das mit rutschfesten Kunststoff- füßen ausgestattet ist. Das Modul kann zur Fixierung in Fahrzeug oder Labor ohne großen Aufwand an ein Trägersystem angeschraubt werden. Die Schraubgewinde zur Fixierung des Moduls sind bereits im Gehäuse enthalten... -
Seite 24: Mehrere Module Mechanisch Verbinden
(ES59x, ES6xx, ES910) verbinden. Diese lassen sich mit den mitgelieferten T-Verbindern einfach zu größeren Blöcken zusammenfassen. Sie können unterhalb der ES600.2 ein weiteres Modul der ETAS-Kompaktreihe befestigen. Dazu entfernen Sie an den entsprechenden Geräteseiten jeweils die vier Kunststofffüße und montieren an deren Stelle die mitgelieferten T-Verbin- der. -
Seite 25: Abb. 6-3 Verbinden Der Es600.2 Mit Einem Anderen Modul
Längsseite des ersten Moduls. 5. Klicken Sie das zweite Modul in die beiden T-Verbinder. Abb. 6-3 Verbinden der ES600.2 mit einem anderen Modul 6. Drehen Sie die Verschlüsse der T-Verbinder um eine Vierteldre- hung. Dadurch arretieren Sie die Verbindung der beiden Module. -
Seite 26: Applikationen
Ethernet Fast Ethernet Power Supply Fast Ethernet Fast Ethernet ES63x Abb. 6-4 Verkabelung der ES600.2 mit ETAS-Modulen (MC-Applikation) Kabel in Funktion Kurzname Abb. 6-4 Kabel für den Anschluss „7-29V DC“ CBP120, CBP1205 Kabel für den Anschluss „GE-HOST“ CBE250 Kabel für den Anschluss „FE-HOST“... -
Seite 27: Verkabelung
Die Hinweise hierzu finden Sie im Kapitel “Montage und Verblockung” auf Seite 23. Die Reihenfolge bei der Verkabelung der Anschlüsse des Moduls ES600.2 ist beliebig. Für den Anschluss der Module stehen Ihnen einige spezielle Anschlusskabel zur Verfügung, die Sie separat bestellen können. Eine Über- sicht finden Sie im Kapitel “Zubehör”... -
Seite 28: Einen Komplexen Modulverbund In Betrieb Nehmen
Bei größeren Modulverbunden ist es sinnvoll, eine Skizze des geplanten Ver- bundes anzufertigen. Die Abbildung Abb. 6-4 auf Seite 26 zeigt Ihnen ein Bei- spiel für einen Modulverbund mit zwei kaskadierten ES600.2 Modulen und weiteren ES6xx Messmodulen. Um einen komplexen Modulverbund in Betrieb zu nehmen, benötigen Sie die Kabel CBE100 oder CBE250, CBE130 oder CBE140 und CBP120 oder CBP1205. - Seite 29 Module. Verbinden mit der Stromversorgung: 1. Verbinden Sie das Kabel CBP120 oder das Kabel CBP1205 für die Stromversorgung mit dem Anschluss 7-29 V der ES600.2 und mit der gewünschten Stromversorgung. Beachten Sie dabei die Stromaufnahme der ES600.2, der daran angeschlos- senen Datenerfassungs- und Schnittstellen-Module und deren Versorgungsspannungsbereich.
-
Seite 30: Allgemeine Daten
Seite 32) Kennzeichnung für UKCA-Konformität (Kapitel 7.4 auf Seite 32) Kennzeichnung für KCC-Konformität (Kapitel 7.5 auf Seite 32) Kennzeichnung für WEEE, siehe Kapitel 7.6 auf Seite 32 Kennzeichnung für China RoHS, siehe Kapitel auf Seite 32 ES600.2 - Benutzerhandbuch... -
Seite 31: Erfüllte Standards Und Normen
Wartung des Produkts Öffnen oder verändern Sie das Modul nicht! Arbeiten am Modulgehäuse dürfen nur von qualifiziertem Fachpersonal ausgeführt werden. Senden Sie defekte Module zur Reparatur an ETAS. 7.1.5 Reinigung des Produkts Wir empfehlen, das Produkt mit einem trockenen Tuch zu reinigen. -
Seite 32: Rohs-Konformität
Normen und Richtlinien Großbritanniens entspricht. Die UKCA-Konformitätserklärung für das Produkt ist auf Anfrage erhältlich. KCC-Konformität ETAS bestätigt mit der auf dem Produkt und der auf dessen Verpackung ange- brachten KC-Kennzeichnung, dass das Produkt entsprechend den produktspe- zifisch geltenden KCC-Richtlinien der Republik Korea registriert wurde. -
Seite 33: Deklarationspflichtige Stoffe
Systemvoraussetzungen 7.9.1 Hardware Für den Betrieb der ES600.2 ist eine Gleichspannungsversorgung von 7 V bis 29 V DC notwendig. PC mit einer Ethernet-Schnittstelle Für den Betrieb der Module ist ein PC mit einer freien Ethernet-Schnittstelle (100 Mbit/s bei Anschluss am FE-HOST bzw.1000 Mbit/s bei Anschluss am GE-HOST, Full Duplex) mit RJ-45-Anschluss notwendig. -
Seite 34: Voraussetzung Zur Erfolgreichen Initialisierung Des Moduls
„Allow the computer to turn off this device to save power.“ 7.9.2 Unterstützte Anwendungen und Softwarevoraussetzungen Die Firmware der ES600.2 kann vom Anwender aktualisiert werden, so dass auch künftige Versionen des Moduls eingesetzt werden können. Die Firmware- Aktualisierung geschieht mit Hilfe der Servicesoftware „Hardware Service Pack“... -
Seite 35: Elektrische Daten
Upstream Anzahl 1 (GE-HOST) Verbindung 10Base-T/100Base-TX/1000Base-T Ethernet Synchronisation IEEE1588-2008 Synchronisation Kompatibilität ES8xx Module : Unterstützung der Funktion „Wake-Up“/ „Sleep“ der ES800 Module INFO Beachten Sie zur erfolgreichen Initialisierung der Netzwerkkarte Ihres PCs Kapitel 7.9.1 auf Seite 33. ES600.2 - Benutzerhandbuch... -
Seite 36: Anschluss „Fe-Host
Auflösung Synchronisation 1 s Kompatibilität ES720 Drive Recorder Netzwerk-und Schnittstellenmodule: ES51x, ES592, ES593-D, ES595, ES600.1, ES600.2, ES8xx, ES910 : Unterstützung des ETAS-Synchronsationsmechanismus INFO Beachten Sie zur erfolgreichen Initialisierung der Netzwerkkarte Ihres PCs Kapitel 7.9.1 auf Seite 33. 7.10.4 Ethernet-Anschlüsse „ETH1“ bis „ETH6“... -
Seite 37: Anschlussbelegung
Steuergeräte mit Ethernet-Schnittstelle Ethernet-Geräte von Drittanbietern : Unterstützung des ETAS-Synchronsationsmechanismus : keine Unterstützung des ETAS-Synchronsationsmechanismus 7.11 Anschlussbelegung INFO Alle Anschlüsse werden mit Sicht auf die Schnittstellen der ES600.2 darge- stellt. Alle Schirme liegen auf Gehäusepotential. 7.11.1 Anschluss „7-29V“ Abb. 7-2 Anschluss „7-29V“... -
Seite 38: Anschluss „Fe-Host
Signal Bedeutung Reserviert Reserviert Reserviert Empfangsdaten, plus Sendedaten, minus Empfangsdaten, minus Reserviert Sendedaten, plus 7.11.3 Anschluss „GE-HOST“ Abb. 7-4 Anschluss „GE-HOST“ Signal Bedeutung BI_DA+ BI_DA- BI_DB+ BI_DC+ BI_DC- BI_DB- BI_DD+ BI_DD- N.C. Nicht verbunden N.C. Nicht verbunden ES600.2 - Benutzerhandbuch... -
Seite 39: Anschlüsse „Eth1" Bis „Eth6
ETAS Technische Daten 7.11.4 Anschlüsse „ETH1“ bis „ETH6“ Abb. 7-5 Anschlüsse „ETH1“ bis „ETH6“ Signal Bedeutung UBATT+ Versorgungsspannung, plus UBATT+ Versorgungsspannung, plus UBATT- Versorgungsspannung, minus Empfangsdaten, plus Sendedaten, minus Empfangsdaten, minus UBATT- Versorgungsspannung, minus Sendedaten, plus ES600.2 - Benutzerhandbuch... -
Seite 40: Kabel Und Zubehör
Im Kapitel „Kabel und Zubehör“ finden Sie eine Übersicht der verfügbaren Kabel und des Zubehörs. INFO An den Schnittstellen der ES600.2 dürfen ausschließlich die in diesem Benut- zerhandbuch genannten ETAS-Kabel verwendet werden. Die maximal zuge- lassenen Kabellängen sind einzuhalten. INFO Wenn Sie maßgeschneiderte Kabel benötigen, wenden Sie sich bitte an Ihren... -
Seite 41: Kabel Cbp120
Kabel CBP120-2 (Stromversorgungskabel mit Standard-Bananen- stecker) Seite A Seite B Signal Stecker Signal UBATT UBATT Masse Schwarz Masse Bestellname Kurzname Bestell- nummer Power Supply Cable, Lemo 1B FGJ CBP120-2 F 00K 102 584 Banana (2fc-2mc), 2 m ES600.2 - Benutzerhandbuch... -
Seite 42: Kabel Cbp1205
Kurzname Bestell- nummer Ethernet PC Connection Cable, Lemo 1B CBE100-3 F 00K 102 559 FGG - RJ45 (8mc-8mc), 3 m Ethernet PC Connection Cable, Lemo 1B CBE100-8 F 00K 102 571 FGG - RJ45 (8mc-8mc), 8 m ES600.2 - Benutzerhandbuch... -
Seite 43: Kabel Für Den Anschluss „Ge-Host
Ethernet Connection and Power Supply CBE130-0m45 F 00K 102 748 Cable, Lemo 1B FGF Lemo 1B FGD (8mc- 8mc), 0m45 Ethernet Connection and Power Supply CBE130-3 F 00K 102 587 Cable, Lemo 1B FGF Lemo 1B FGD (8mc- 8mc), 3 m ES600.2 - Benutzerhandbuch... -
Seite 44: Kabel Cbe140
8.4.3 Adapter-Kabel Seite A Seite B Abb. 8-7 Kabel CBAE330.2 Bestellname Kurzname Bestell- nummer Ethernet Connection Adapter Cable CBAE330-0m5 F 00K 105 759 1 Gbit/s to 100 Mbit/s, Lemo 1B PHE - Lemo 1B FGF (10fc-8mc), 0m5 ES600.2 - Benutzerhandbuch... -
Seite 45: Bestellinformationen
ETAS Bestellinformationen Bestellinformationen ES600.2 9.1.1 ES600.2 mit Stromversorgungskabel CBP120 Bestellname Kurzname Bestellnummer ES600.2 Synchronization and Power ES600.2 F 00K 109 493 Management Module Lieferumfang ES600.2 Synchronization and Power Management Module, Cable CBE100-3, CBP120-2, T-Bracket for Housing, ES523_CD, List "Content of this Package",... -
Seite 46: Gehäusezubehör
FMF Lemo 1B FMD (8mc-8mc), 0m45 Ethernet Connection Adapter Cable CBAE330-0m5 F 00K 105 759 1 Gbit/s to 100 Mbit/s, Lemo 1B PHE - Lemo 1B FGF (10fc-8mc), 0m5 9.2.2 Gehäusezubehör Bestellname Kurzname Bestellnummer T-Verbinder für ES600-Gehäuse ES600_H_TB F-00K-001-925 Gerätefüße ES600_H_F F-00K-001-924 ES600.2 - Benutzerhandbuch... -
Seite 47: Etas Kontaktinformation
70469 Stuttgart Telefax: +49 711 3423-2106 Deutschland Internet: www.etas.com ETAS Regionalgesellschaften und Technischer Support Informationen zu Ihrem lokalen Vertrieb und zu Ihrem lokalen Technischen Support bzw. den Produkt-Hotlines finden Sie im Internet: ETAS Regionalgesellschaften Internet: www.etas.com/de/contact.php ETAS Technischer Support Internet: www.etas.com/de/hotlines.php... - Seite 48 ES600.2 Gerätevorderseite ........
- Seite 49 ES600_H_TB ......46 ETAS Kontaktinformation ... .47 ETAS-Gerätesynchronisation ..21 Qualifikation, erforderliche .
- Seite 50 Zubehör ......40 Zylinderschraube M3 ....24 ES600.2 - Benutzerhandbuch...
