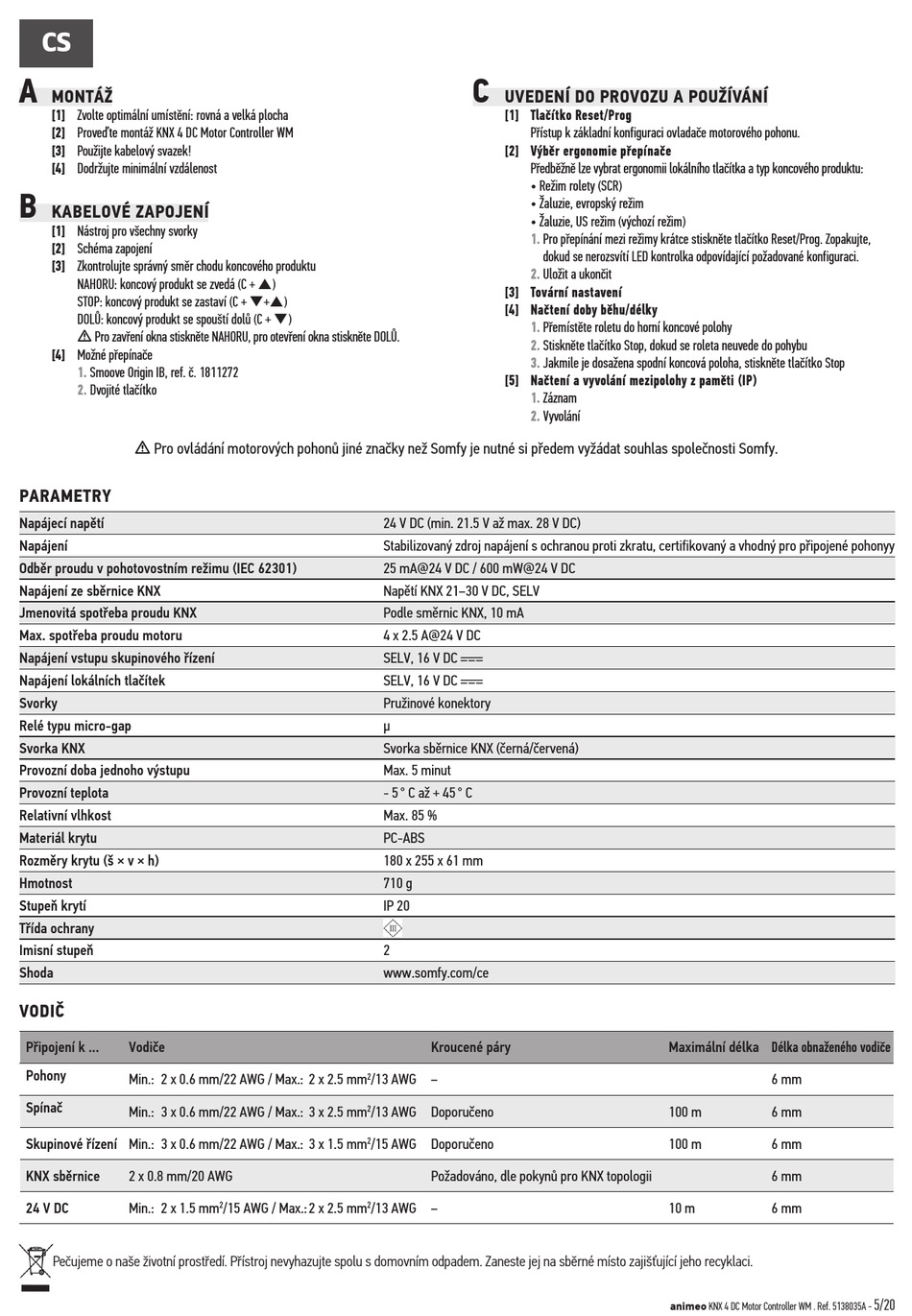

CS
A
MONTÁŽ
[1] Zvolte optimální umístění: rovná a velká plocha
[2] Proveďte montáž KNX 4 DC Motor Controller WM
[3] Použijte kabelový svazek!
[4] Dodržujte minimální vzdálenost
B
KABELOVÉ ZAPOJENÍ
[1] Nástroj pro všechny svorky
[2] Schéma zapojení
[3] Zkontrolujte správný směr chodu koncového produktu
NAHORU: koncový produkt se zvedá (C + )
STOP: koncový produkt se zastaví (C + +)
DOLŮ: koncový produkt se spouští dolů (C + )
m Pro zavření okna stiskněte NAHORU, pro otevření okna stiskněte DOLŮ.
[4] Možné přepínače
1. Smoove Origin IB, ref. č. 1811272
2.
Dvojité tlačítko
m Pro ovládání motorových pohonů jiné značky než Somfy je nutné si předem vyžádat souhlas společnosti Somfy.
PARAMETRY
Napájecí napětí
Napájení
Odběr proudu v pohotovostním režimu (IEC 62301)
Napájení ze sběrnice KNX
Jmenovitá spotřeba proudu KNX
Max. spotřeba proudu motoru
Napájení vstupu skupinového řízení
Napájení lokálních tlačítek
Svorky
Relé typu micro-gap
Svorka KNX
Provozní doba jednoho výstupu
Provozní teplota
Relativní vlhkost
Materiál krytu
Rozměry krytu (š × v × h)
Hmotnost
Stupeň krytí
Třída ochrany
Imisní stupeň
Shoda
VODIČ
Připojení k ... Vodiče
Pohony
Min.: 2 x 0.6 mm/22 AWG / Max.: 2 x 2.5 mm
Spínač
Min.: 3 x 0.6 mm/22 AWG / Max.: 3 x 2.5 mm
Skupinové řízení Min.: 3 x 0.6 mm/22 AWG / Max.: 3 x 1.5 mm
KNX sběrnice 2 x 0.8 mm/20 AWG
24 V DC
Min.: 2 x 1.5 mm
Pečujeme o naše životní prostředí. Přístroj nevyhazujte spolu s domovním odpadem. Zaneste jej na sběrné místo zajišťující jeho recyklaci.
24 V DC (min. 21.5 V až max. 28 V DC)
Stabilizovaný zdroj napájení s ochranou proti zkratu, certifikovaný a vhodný pro připojené pohonyy
25 mA@24 V DC / 600 mW@24 V DC
Napětí KNX 21–30 V DC, SELV
Podle směrnic KNX, 10 mA
4 x 2.5 A@24 V DC
SELV, 16 V DC
SELV, 16 V DC
Pružinové konektory
μ
Svorka sběrnice KNX (černá/červená)
Max. 5 minut
- 5 ° C až + 45 ° C
Max. 85 %
PC-ABS
180 x 255 x 61 mm
710 g
IP 20
2
www.somfy.com/ce
/13 AWG –
2
/13 AWG Doporučeno
2
/15 AWG Doporučeno
2
2 /15 AWG / Max.: 2 x 2.5 mm 2 /13 AWG –
C
UVEDENÍ DO PROVOZU A POUŽÍVÁNÍ
[1] Tlačítko Reset/Prog
Přístup k základní konfiguraci ovladače motorového pohonu.
[2] Výběr ergonomie přepínače
Předběžně lze vybrat ergonomii lokálního tlačítka a typ koncového produktu:
• Režim rolety (SCR)
• Žaluzie, evropský režim
• Žaluzie, US režim (výchozí režim)
1.
Pro přepínání mezi režimy krátce stiskněte tlačítko Reset/Prog. Zopakujte,
dokud se nerozsvítí LED kontrolka odpovídající požadované konfiguraci.
2. Uložit a ukončit
[3] Tovární nastavení
[4] Načtení doby běhu/délky
1.
Přemístěte roletu do horní koncové polohy
2.
Stiskněte tlačítko Stop, dokud se roleta neuvede do pohybu
3. Jakmile je dosažena spodní koncová poloha, stiskněte tlačítko Stop
[5] Načtení a vyvolání mezipolohy z paměti (IP)
1. Záznam
2.
Vyvolání
Kroucené páry
Požadováno, dle pokynů pro KNX topologii
Maximální délka Délka obnaženého vodiče
6 mm
100 m 6 mm
100 m 6 mm
6 mm
10 m 6 mm
animeo KNX 4 DC Motor Controller WM . Ref. 5138035A -
5/20
