PRINCE 230V REV.
Brevettato - Patented
N. 1 503 019 - US 7,000,353 B2
Operatore
Operateur
Operator
Torantrieb
Operador
PRINCE 230V REV
ITALIANO pag. 05 / FRANÇAIS pag. 11 / ENGLISH page 17 / DEUTSCH pag. 23 / ESPAÑOL pag. 29
Alimentazione
Peso max anta
Alimentation
Poids maxi battant
Power Supply
Max leaf weight
Stromspannung
Max. Torgewicht
Alimentacion
Peso max hoja
230V 50/60Hz
250 kg / 550 lbs
OPERATORE REVERSIBILE PER CANCELLI A BATTENTE
OPÉRATEUR RÉVERSIBLE POUR PORTAILS À BATTANT
REVERSIBLE OPERATOR FOR LEAF GATES
UMSCHALTBAR TORANTRIEB FÜR FLÜGELTORE
OPERADOR REVERSIBLE PARA CANCELAS DE BATIENTE
Spinta
Poussée
Thrust
Schubkraft
Empuje
150 kg / 330 lbs
Spinta max
Poussée maxi
Max thrust
Max Schubkraft
Empuje max.
200 kg / 440 lbs
AA14045
codice
code
code
code
codigo
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für RIB PRINCE 230V REV
Inhaltszusammenfassung für RIB PRINCE 230V REV
-
Seite 3: Wichtige Sicherheits Anleitungen Für Die Installationen
Die in diesem Handbuch aufgeführten Daten sind ausschließlich empfohlene N.B.: The system must be grounded Werte. RIB behält sich das Recht vor, das Produkt zu jedem Zeitpunkt zu Data described by this manual are only Indicative and RIB reserves modifizieren. Die Anlage muss in Übereinstimmung mit den gültigen Normen to modify them at any time. -
Seite 23: Technische Daten Des Antriebes

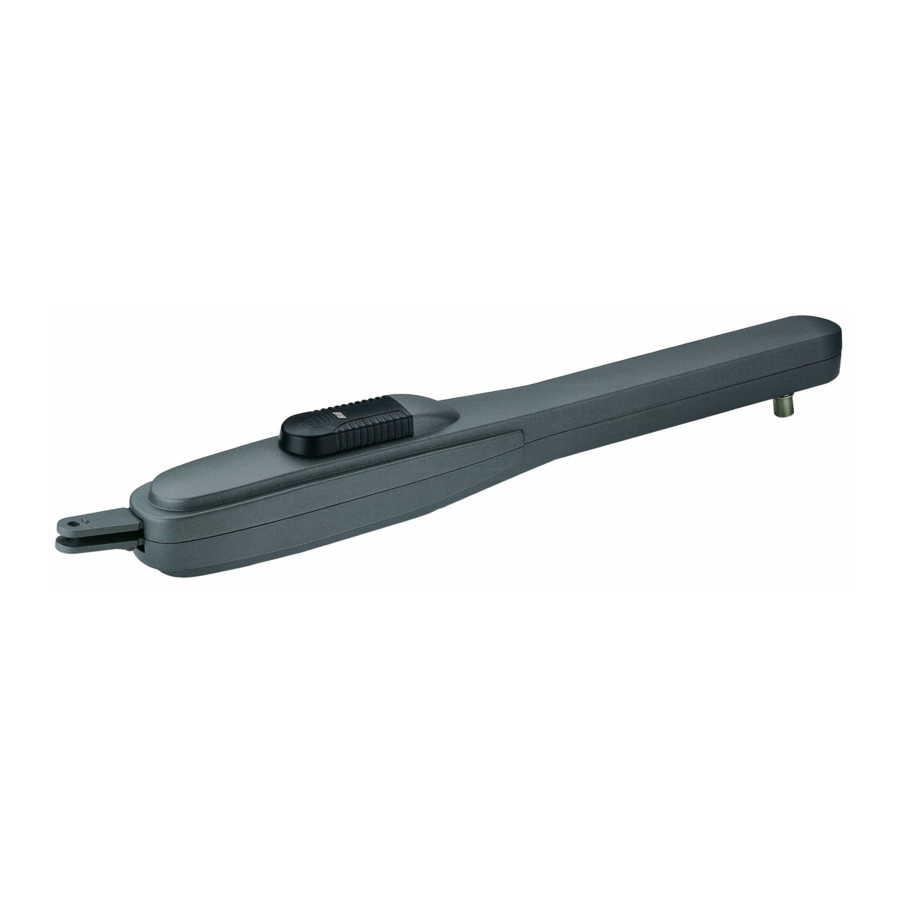

ANLAGEN LAY-OUT ECHNISCHE DATEN DES ANTRIEBES PRINCE 230V REV ist eine Antriebe die für Drehtore mit den Torflügen bis zu 2 m und 250 kg verwendbar sind (Abb. 1). Die PRINCE 230V REV Antriebe benutzen eingebaute mechanische Stopper und so vermeiden die Notwendigkeit an den elektrischen Begrenzungsschaltern. -
Seite 24: Prüfung Von Der Montage
INSTALLATION PRINCE 230V REV. Komponenten zur Installation nach der Norm EN1253 RÜFUNG VON DER MONTAGE Das Flugeltor muß fest an der Angelpunkten der Träger fixiert sein, darf sich STEUERUNGSSYSTEM ANWENDUNG DER SCHLIESSUNG während der Bewegung nicht biegen und ohne Reibung bewegen. - Seite 25 Halterung Pfeiler Die korrekten Abmessungen und Installation mit einem Stopper im Antrieb Min.÷Max Halterung Torfluegel 100 100 765 13,5 S2-X 100 100 765 13,5 S2-Y 100 100 765 13,5 S3-X 110 100 765 S3-Y 140 110 765 115 S3-X 90° 100 160 110...
-
Seite 26: Mechanische Sperrvorrichtung - Optionen
ECHANISCHE SPERRVORRICHTUNG - OPTIONEN (Cod. ACG8088) Als Zubehör eine mechanische Sperrvorrichtung, die das Gittertor beim Schließen anhält, falls keine Feststellvorrichtung auf dem Boden vorhanden ist. INSTELLUNG DES MECHANISCHEN ENDSCHALTERS Um die Endschalter einzustellen, müssen Sie wie in der Abbildung handeln (Abb. - Seite 27 Für die Anschlüsse und die technischen Daten der Zubehöre verweisen wir auf die OPTIONEN - entsprechenden Betriebsanleitungen. 2 Wi-Fi PARK Kode ABT2000 => CRX 230/50-60HZ Mit Steuereinheit MASTER Wi-Fi Kode ABT2001 => 230/50-60HZ Kode ABT2001W Kode ABT2002 => CRX 120/60HZ Kode ABT2003 =>...
-
Seite 28: Elektro-Schloss
