MAC TOOLS AW434C-Serie Betriebshandbuch Seite 6

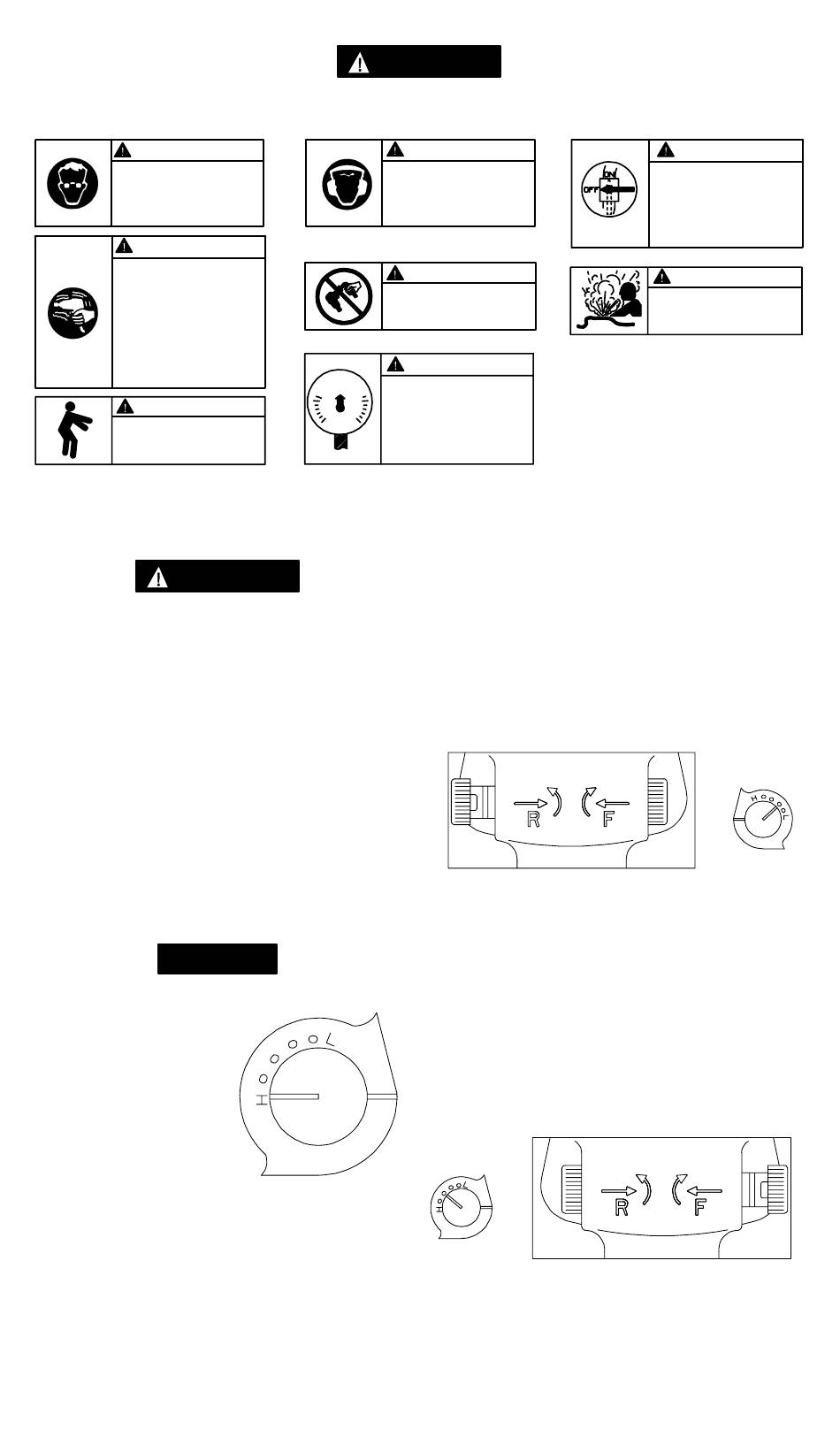

SIGNIFICATION DES ETIQUETTES D'AVERTISSEMENT
LE NON RESPECT DES AVERTISSEMENTS SUIVANTS PEUT CAUSER DES BLESSURES
ATTENTION
Porter toujours des lunettes
de protection pendant
l'utilisation et l'entretien de
cet outil.
ATTENTION
Les outils pneumatiques
peuvent vibrer pendant
l'exploitation. Les vibrations,
les mouvements répétitifs et les
positions inconfortables
peuvent causer des douleurs
dans les mains et les bras.
N'utiliser plus d'outils en cas d'in-
confort, de picotements ou
de douleurs. Consulter un
médecin avant de recommencer
à utiliser l'outil.
ATTENTION
Garder une position équilibrée et
ferme. Ne pas se pencher trop
en avant pendant
l'utilisation de cet outil.
REGLAGE DU REGULATEUR DE PUISSANCE
ATTENTION
Les clés à chocs ne sont pas des appareils
dynamométriques. Les fixations nécessitant un couple
de serrage spécifique doivent être vérifiées avec des
appareils de mesure de couple appropriés après avoir
été assemblées avec une clé à chocs.
Les clés à chocs Modèles AW434C et AW434C–2
comportent un régulateur de puissance dans le mécanisme
qui permet à l'opérateur de choisir soit la pleine puissance
dans un sens de rotation et une puissance réduite dans
l'autre sens, soit la pleine puissance dans les deux sens de
rotation.Pour ajuster la puissance, procéder comme suit:
Pour obtenir la pleine puissance dans les deux
directions, tourner la soupape d'inversion jusqu'à ce que
les encoches de chaque côté de la soupape d'inversion
soient alignées par rapport à la lettre H de chaque côté du
carter.
NOTE
Les lettres H et L du carter ne
sont donnés qu'à titre de guide
et NE dénotent PAS une
puissance spécifique. L dénote
la plus basse puissance
disponible tandis que H
dénote la plus haute.
ATTENTION
ATTENTION
Porter toujours une
protection acoustique pen-
dant l'utilisation de cet
outil.
ATTENTION
Ne pas transporter l'outil
par son flexible.
ATTENTION
90 psig
(6.2bar/620 kPa)
Utiliser de l'air comprimé
à une pression maximum
de 6,2 bar (620 kPa).
RÉGLAGES
(Plan TPD1978)
6
Pour obtenir une puissance réduite dans le sens avant
et la pleine puissance dans le sens arrière, pousser la
soupape d'inversion vers l'intérieur sur le côté droit de
l'outil et tourner la soupape d'inversion jusqu'à ce que
l'encoche du côté droit de la soupape soit alignée par
rapport à la lettre désirée sur le côté droit. Ce réglage
fournit une puissance réduite dans le sens avant, mais une
pleine puissance dans le sens arrière lorsque la soupape
d'inversion est poussée dans la direction opposée.
Voir Plan TPD1979.
Pour obtenir une puissance réduite dans le sens arrière
et la pleine puissance dans le sens avant, pousser la
soupape d'inversion vers l'intérieur sur le côté gauche de
l'outil et tourner la soupape d'inversion jusqu'à ce que
l'encoche du côté gauche de la soupape soit alignée par
rapport à la lettre désirée sur le côté gauche. Ce réglage
fournit la pleine puissance dans le sens avant, mais une
puissance réduite dans le sens arrière lorsque la soupape
d'inversion est poussée dans la direction opposée.
Voir Plan TPD1980.
ATTENTION
Couper toujours l'alimentation
d'air comprimé et débrancher le
flexible d'alimentation avant
d'installer, déposer ou ajuster
tout accessoire sur cet outil, ou
d'entreprendre une opération
d'entretien quelconque sur l'ou-
til.
ATTENTION
Ne pas utiliser des flexibles ou
des raccords endommageés,
effilochés ou détériorés.
(Plan TPD1979)
(Plan TPD1980)
