DIE NICHTEINHALTUNG DIESER WARNHINWEISE KANN ZU VERLETZUNGEN FÜHREN.
ACHTUNG
Beim Betreiben oder Warten
dieses Werkzeuges stets
Augenschutz tragen.
ACHTUNG
Druckluftbetriebene Werkzeuge
können während des Betriebs
vibrieren. Vibrationen, häufige
gleichförmige Bewegungen oder
unbequeme Positionen können
schädlich für Hände und Arme
sein. Bei Unbehagen, Kribbeln
oder Schmerzen das Werkzeug
nicht mehr benutzen. Vor dem
erneuten Arbeiten mit dem
Werkzeug ärztliche Hilfe auf-
suchen.
ACHTUNG
Während des Betreibens für
festen Halt sorgen und den Körper
nicht zu weit nach vorne beugen.

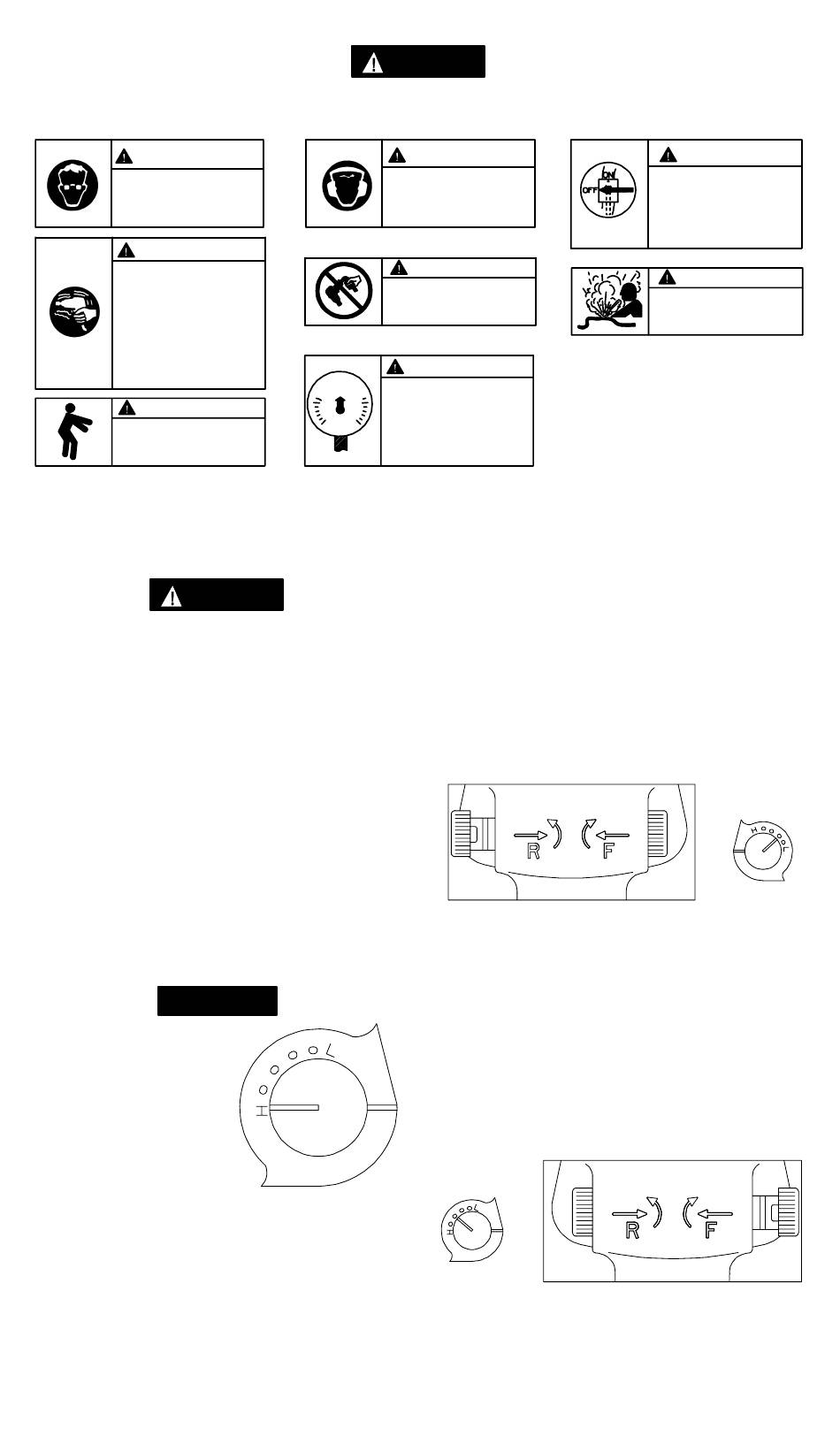

EINSTELLUNG DES LEISTUNGSREGLERS
ACHTUNG
Schlagschrauber sind keine Drehmomentwerkzeuge.
Verbindungen, die ein bestimmtes Drehmoment
erfordern, müssen nach dem Anziehen mit dem
Schlagschrauber mit Hilfe eines geeigneten
Drehmomentmeßgerätes überprüft werden.
Schlagschrauber der Baureihe AW434C und AW434C–2
sind mit einem Leistungsregler für den
Umsteuermechanismus ausgestattet, mit Hilfe dessen der
Bediener entweder volle Leistung in einer Richtung und
verringerte Leistung in die andere Richtung oder volle
Leistung in beiden Richtungen einstellen kann. Zum
Einstellen der Leistung wird folgendermaßen
vorgegangen:
Für volle Leistung in beiden Richtungen das
Umsteuerventil so weit drehen, bis die Kerben an beiden
Enden des Ventils mit dem Buchstaben H an jeder Seite
des Gehäuses fluchten.
HINWEIS
Die Buchstaben H und L am
Gehäuse dienen nur als
Referenz und weisen KEINE
bestimmte Leistung aus. L
steht für geringste, H für
höchste Leistungsabgabe.
ANWEISUNGEN AUF WARNSCHILDERN
90 psig
(6.2bar/620 kPa)
EINSTELLUNGEN
(Zeichn. TPD1978)
ACHTUNG
ACHTUNG
Beim Betreiben dieses
Werkzeuges stets
Gehörschutz tragen.
ACHTUNG
Das Werkzeug nicht am
Schlauch tragen.
ACHTUNG
Mit einem maximalen
Luftdruck von 6,2 bar/620
kPa (90 psig) betreiben.
Für verringerte Leistung in Vorwärtsrichtung und
volle Leistung in Umkehrrichtung das Umsteuerventil
auf der rechten Werkzeugseite nach innen drücken und so
weit drehen, bis die Kerbe auf der rechten Seite mit dem
gewünschten Buchstaben auf der rechten Seite fluchtet.
Dies stellt verringerte Leistungsabgabe in
Vorwärtsrichtung, jedoch volle Leistungsabgabe in
Umkehrrichtung bereit, wenn das Umsteuerventil in die
entgegengesetzte Richtung gedrückt wird. Siehe
Zeichnung. TPD1979.
Für verringerte Leistung in Umkehrrichtung und volle
Leistung in Vorwärtsrichtung das Umsteuerventil auf
der linken Werkzeugseite nach innen drücken und so weit
drehen, bis die Kerbe auf der linken Seite mit dem
gewünschten Buchstaben auf der linken Seite fluchtet.
Dies stellt volle Leistungsabgabe in Vorwärtsrichtung,
jedoch verringerte Leistungsabgabe in Umkehrrichtung
bereit, wenn das Umsteuerventil in die entgegengesetzte
Richtung gedrückt wird. Siehe Zeichnung. TPD1980.
10
ACHTUNG
Vor Wartungsarbeiten oder
dem Austausch von Zubehör
ist das Werkzeug von der
Druckluftversorgung ab-
zuschalten.
ACHTUNG
Keine beschädigten,
durchgescheuerten oder
abgenutzten Luftschläuche
und Anschlüsse verwenden.
(Zeichn. TPD1979)
(Zeichn. TPD1980)
