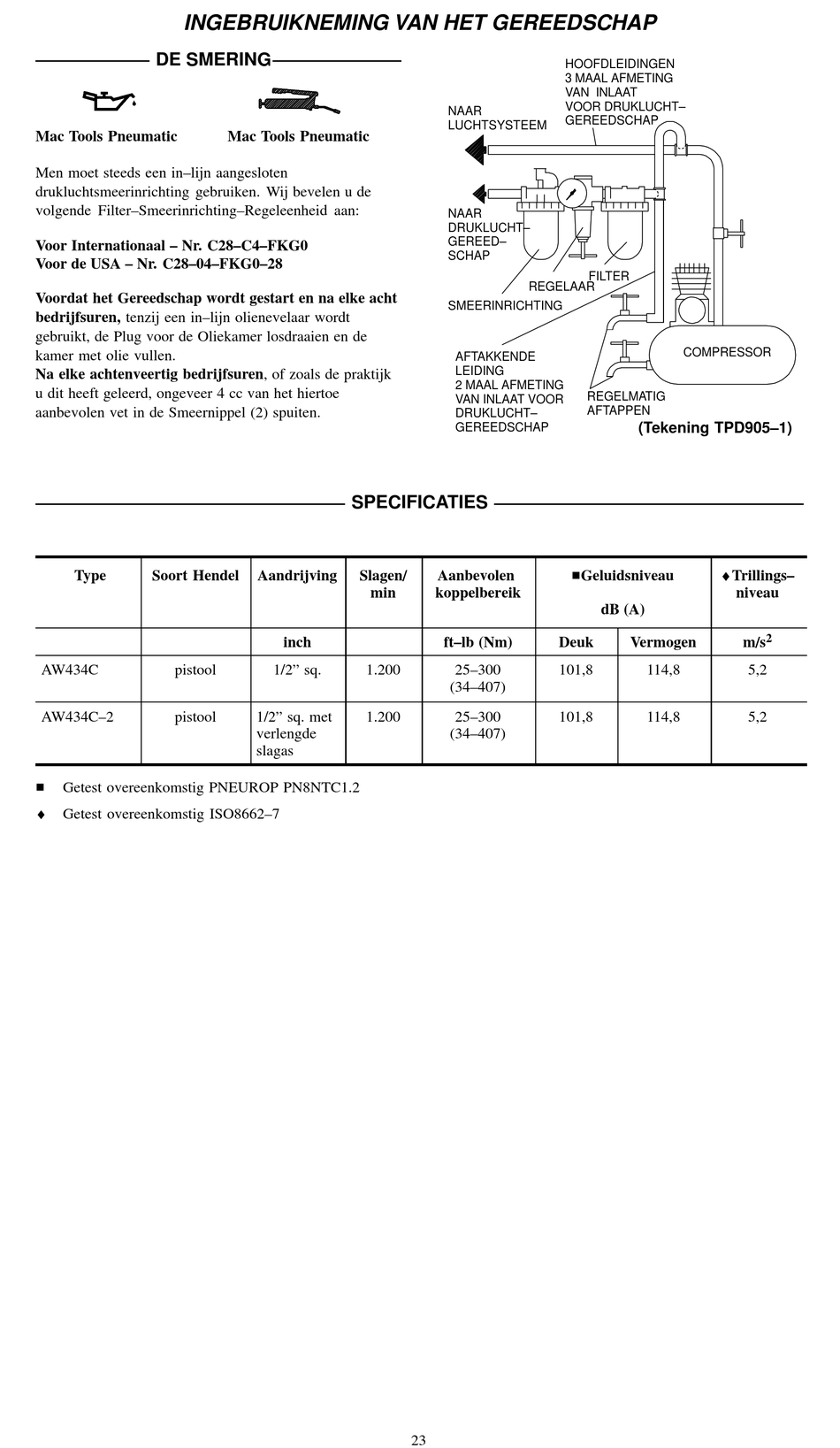

INGEBRUIKNEMING VAN HET GEREEDSCHAP
DE SMERING
Mac Tools Pneumatic
Men moet steeds een in–lijn aangesloten
drukluchtsmeerinrichting gebruiken. Wij bevelen u de
volgende Filter–Smeerinrichting–Regeleenheid aan:
Voor Internationaal – Nr. C28–C4–FKG0
Voor de USA – Nr. C28–04–FKG0–28
Voordat het Gereedschap wordt gestart en na elke acht
bedrijfsuren, tenzij een in–lijn olienevelaar wordt
gebruikt, de Plug voor de Oliekamer losdraaien en de
kamer met olie vullen.
Na elke achtenveertig bedrijfsuren, of zoals de praktijk
u dit heeft geleerd, ongeveer 4 cc van het hiertoe
aanbevolen vet in de Smeernippel (2) spuiten.
Type Soort Hendel
AW434C pistool
AW434C–2 pistool
H
Getest overeenkomstig PNEUROP PN8NTC1.2
♦ Getest overeenkomstig ISO8662–7
Mac Tools Pneumatic
SPECIFICATIES
Aandrijving Slagen/
min
inch
1/2" sq. 1.200
1/2" sq. met 1.200
verlengde
slagas
HOOFDLEIDINGEN
3 MAAL AFMETING
VAN INLAAT
VOOR DRUKLUCHT–
NAAR
GEREEDSCHAP
LUCHTSYSTEEM
NAAR
DRUKLUCHT–
GEREED–
SCHAP
REGELAAR
SMEERINRICHTING
AFTAKKENDE
LEIDING
2 MAAL AFMETING
VAN INLAAT VOOR
DRUKLUCHT–
GEREEDSCHAP
Aanbevolen
koppelbereik
ft–lb (Nm) Deuk
25–300 101,8
(34–407)
25–300 101,8
(34–407)
23
FILTER
COMPRESSOR
REGELMATIG
AFTAPPEN
(Tekening TPD905–1)
HGeluidsniveau ♦Trillings–
dB (A)
Vermogen
114,8
114,8
niveau
2
m/s
5,2
5,2
