MAC TOOLS AW434C-Serie Betriebshandbuch Seite 14

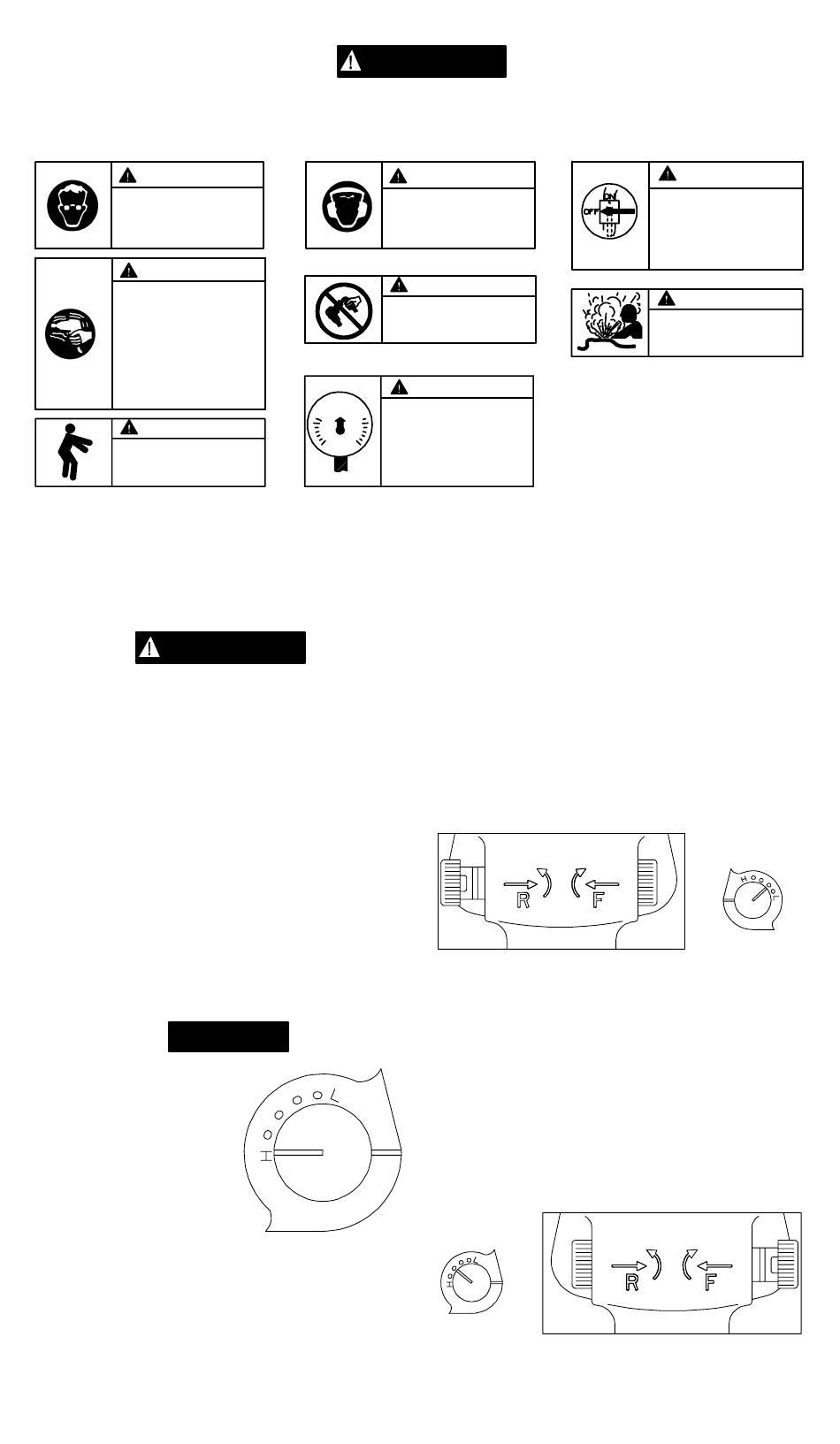

IDENTIFICAZIONE DELLE ETICHETTE DI AVVERTENZA
LA MANCATA OSSERVANZA DELLE SEGUENTI AVVERTENZE PUÒ CAUSARE
AVVERTENZA
Indossare sempre degli
occhiali protettivi quando si
adopera questo attrezzo o se
ne esegue la manutenzione.
AVVERTENZA
Gli attrezzi pneumatici possono
vibrare durate l'uso. Le
vibrazioni, i movimenti ripetitivi
o le posizioni scomode possono
risultare dannosi per le mani e le
braccia. Interrompere l'uso
dell'utensile se si avvertono
sintomi di disagio fisico,
formicolio o dolore. Interpellare
un medico prima di riprendere il
lavoro.
AVVERTENZA
Nell'usare l'attrezzo, mantenere
con il corpo una posizione salda
e ben bilanciata. Non sbilanciarsi
durante l'uso di questo attrezzo.
IMPOSTAZIONE DEL REGOLATORE DI
POTENZA
AVVERTENZA
Le chiavi ad impulsi non sono attrezzi a controllo di
coppia. I dispositivi di fissaggio che richiedono
specifiche coppie devono essere controllati con un
torsiometro dopo l'installazione con una chiave
torsiometrica.
Le chiavi ad impulso modelli AW434C e AW434C–2
incorporano un regolatore di potenza nel meccanismo
d'inversione che consente all'operatore di avere o piena
erogazione di potenza in una direzione ed erogazione di
potenza ridotta nell'altra direzione oppure piene
erogazione di potenza in entrambe le direzioni.Per
regolare la potenza, procedere nel modo seguente:
Per piena potenza in entrambe le direzioni, girare la
valvola d'inversione fino a quando l'intacco su ciascuna
estremità della valvola d'inversione sia allineato con la
lettera H su ciascun lato della sede.
AVVISO
Le lettere H ed L posti sulla
sede valgono solo per
riferimento e NON denotano
uno specifico valore di
erogazione di potenza. La
lettera L indica l'uscita con
potenza minima, mentre la H
la potenza massima.
AVVERTENZA
LESIONI FISICHE
Indossare sempre delle
cuffie protettive quando si
adopera questo attrezzo.
Non trasportare l'attrezzo
tenendolo per il tubo.
90 psig
(6.2bar/620 kPa)
Lavorare con massima
pressione aria di 90 psig
(6,2 bar/620 kPa).
REGOLAZIONI
(Disegno TPD1978)
14
AVVERTENZA
AVVERTENZA
AVVERTENZA
Per potenza ridotta nella direzione in avanti e piena
potenza nella direzione in inverso, spingere la valvola
d'inversione verso l'interno sulla destra dell'attrezzo e
girare la valvola stessa fino a quando l'intacco sulla destra
sia allineato con la lettera desiderata sulla destra. Ciò
provvede ridotta potenza in avanti ma piena potenza
all'inverso quando la valvola d'inversione viene spinta
nella direzione opposta. Fare riferimento al disegno
TPD1979.
Per avere una potenza ridotta nella direzione
all'inverso e piena potenza nella direzione in avanti,
spingere la valvola d'inversione verso l'interno sulla
sinistra dell'attrezzo e girare la valvola stessa fino a
quando l'intacco sulla sinistra sia allineato con la lettera
desiderata sul lato sinistro. Ciò consente di avere piena
potenza in avanti ma potenza ridotta all'inverso quando la
valvola d'inversione viene spinta nella direzione opposta.
Fare riferimento al disegno. TPD1980.
AVVERTENZA
Disinserire sempre
l'alimentazione aria e staccare il
relativo tubo, prima di installare,
togliere o regolare qualsiasi
accessorio, oppure prima di
eseguire qualsiasi operazione di
manutenzione dell'attrezzo.
AVVERTENZA
Non adoperare tubi e raccordi
danneggiati, consunti o
deteriorati.
(Disegno TPD1979)
(Disegno TPD1980)
