MAC TOOLS AW434C-Serie Betriebshandbuch Seite 37

IKKE FØLGENDE ADVARSLER BLIR TATT TIL FØLGE.
ADVARSEL
Bruk alltid vernebriller under
arbeid med, eller vedlikehold
av dette verktøy.
ADVARSEL
Trykkluftverktøy kan vibrere
under bruk. Vibrasjon, gjen-
tatte bevegelser eller ubek-
vemme stillinger kan være ska-
delig for hender og armer.
Stans bruken av ethvert
verktøy ved ubehag, stikkende
følelser eller hvis du får smert-
er. Søk råd fra lege før videre
arbeid gjenopptas.
ADVARSEL
Hold kroppen i en balansert
og fast stilling. Len deg ikke
for langt forover under bru-
ken av dette verktøy.

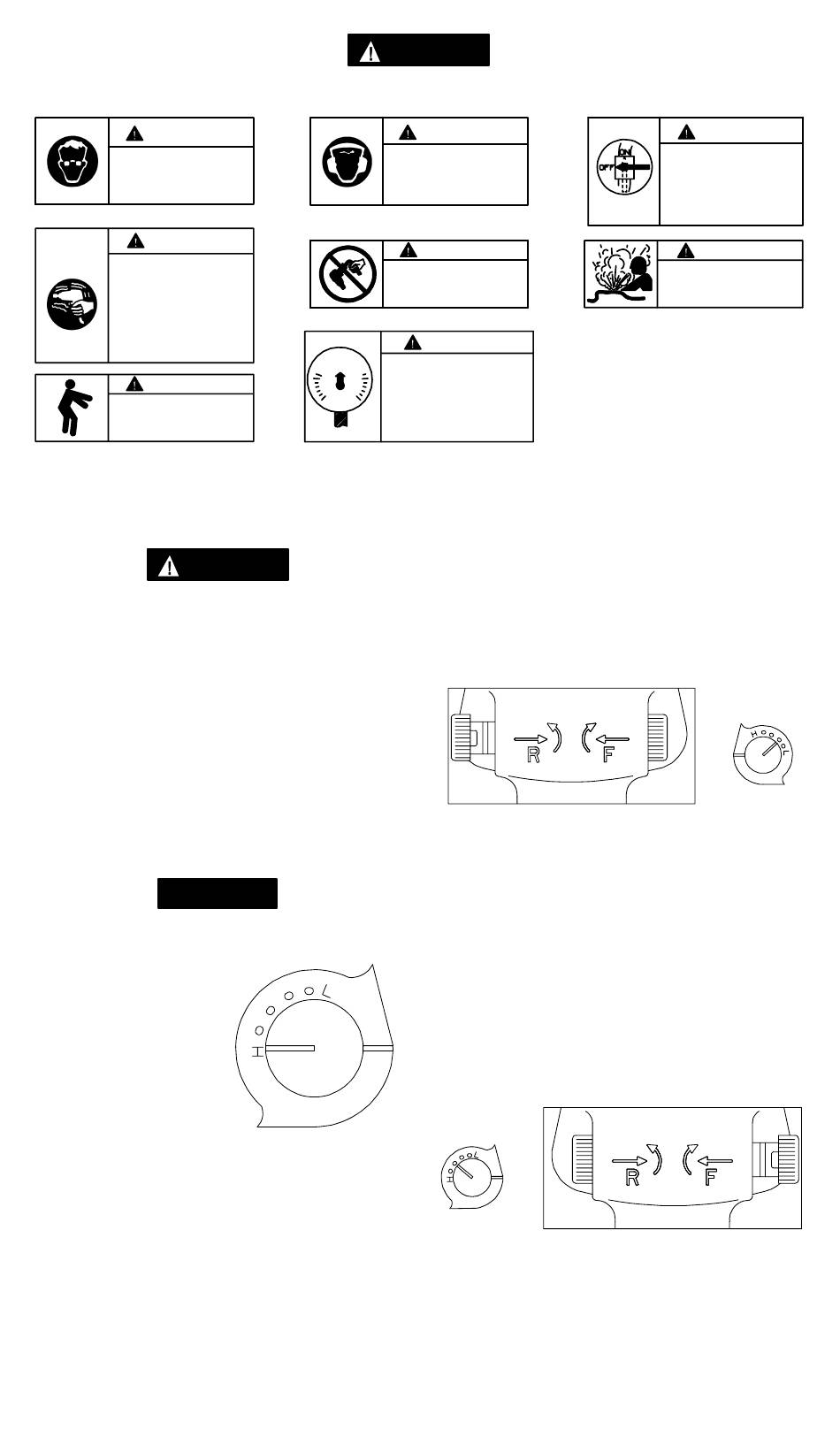

INSTILLING AV STYRKEREGULATOREN
ADVARSEL
Muttertrekkere er ikke dreiemomentutstyr.
Skruforbindelser som har bestemte krav til
dreiemoment må sjekkes med passende momentnøkler
etter installasjonen hvor en muttertrekker er brukt.
Modellene AW434C og AW434C–2 muttertrekkere har en
innebygget styrkeregulator i reverseringsmekanismen som
gir operatøren muligheten til å ha full styrke på
muttertrekkeren i en retning og redusert styrke i den andre
eller full styrke i begge retninger. For å justere styrken,
gjør følgende:
For full kraft i begge retninger, roter reverserings–
ventilen til hakket på hver ende av reverseringsventilen er
innrettet med Bokstaven H på hver side av huset.
MERK
Bokstaven H og L på huset er
kun for referanse og betegner
IKKE en spesifikk nytteeffekt.
L betegner lavest nytteeffekt
og H betegner høyest
nytteeffekt.
VARSELSYMBOLER
ALVORLIGE PERSONSKADER KAN OPPSTÅ HVIS
90 psig
(6.2bar/620 kPa)
JUSTERINGER
(Tegning TPD1978)
ADVARSEL
ADVARSEL
Bruk alltid hørselvern un-
der arbeid med dette
verktøyet.
ADVARSEL
Bær ikke verktøyet etter
luftslangen.
ADVARSEL
Brukes ved 6.2 bar/620 kPa (90
psig) maksimalt lufttrykk.
For redusert kraft forover og full kraft i revers retning,
skyv reverseringsventilen innover på høyre side av
verktøyet og roter reverseringsventilen helt til hakket på
høyre side er innrettet med ønsket bokstav på høyre side.
Dette gir redusert kraft forover, men full kraft i revers
retning når reverseringsventilen er skjøvet i motsatt
retning. Se tgn. TPD1979.
For redusert kraft i revers og full kraft i retning
forover, skyv reverseringsventilen innover på venstre side
av verktøyet og roter reverseringsventilen helt til hakket
på venstre side er innrettet med ønsket bokstav på venstre
side. Dette vil gi full kraft forover men redusert kraft i
revers når reverseringsventilen er skjøvet i motsatt retning.
Se tgn. TPD1980.
10
ADVARSEL
Steng alltid av lufttilførselen
og koble fra slangen for luft-
tilførselen før installering,
fjerning eller justering av til-
behør, eller før vedlikehold
blir utført på dette verktøyet.
ADVARSEL
Bruk ikke skadete, sprukne
eller slitte luftslanger/ ko-
blinger.
(Tegning TPD1979)
(Tegning TPD1980)
