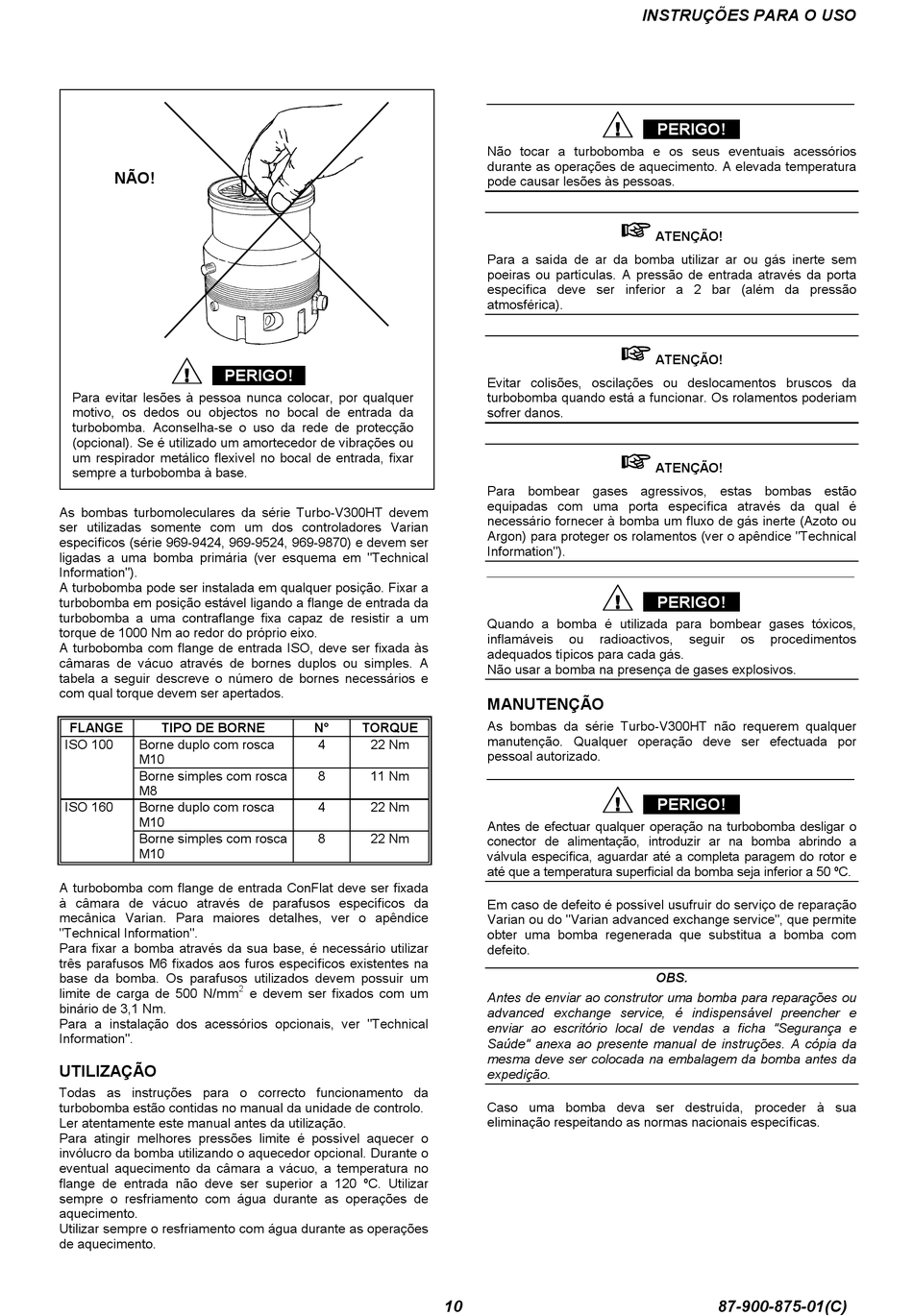

NÃO!
! ! ! !
PERIGO!
Para evitar lesões à pessoa nunca colocar, por qualquer
motivo, os dedos ou objectos no bocal de entrada da
turbobomba. Aconselha-se o uso da rede de protecção
(opcional). Se é utilizado um amortecedor de vibrações ou
um respirador metálico flexível no bocal de entrada, fixar
sempre a turbobomba à base.
As bombas turbomoleculares da série Turbo-V300HT devem
ser utilizadas somente com um dos controladores Varian
específicos (série 969-9424, 969-9524, 969-9870) e devem ser
ligadas a uma bomba primária (ver esquema em "Technical
Information").
A turbobomba pode ser instalada em qualquer posição. Fixar a
turbobomba em posição estável ligando a flange de entrada da
turbobomba a uma contraflange fixa capaz de resistir a um
torque de 1000 Nm ao redor do próprio eixo.
A turbobomba com flange de entrada ISO, deve ser fixada às
câmaras de vácuo através de bornes duplos ou simples. A
tabela a seguir descreve o número de bornes necessários e
com qual torque devem ser apertados.
FLANGE
TIPO DE BORNE
ISO 100
Borne duplo com rosca
M10
Borne simples com rosca
M8
ISO 160
Borne duplo com rosca
M10
Borne simples com rosca
M10
A turbobomba com flange de entrada ConFlat deve ser fixada
à câmara de vácuo através de parafusos específicos da
mecânica Varian. Para maiores detalhes, ver o apêndice
"Technical Information".
Para fixar a bomba através da sua base, é necessário utilizar
três parafusos M6 fixados aos furos específicos existentes na
base da bomba. Os parafusos utilizados devem possuir um
limite de carga de 500 N/mm
binário de 3,1 Nm.
Para a instalação dos acessórios opcionais, ver "Technical
Information".
UTILIZAÇÃO
Todas as instruções para o correcto funcionamento da
turbobomba estão contidas no manual da unidade de controlo.
Ler atentamente este manual antes da utilização.
Para atingir melhores pressões limite é possível aquecer o
invólucro da bomba utilizando o aquecedor opcional. Durante o
eventual aquecimento da câmara a vácuo, a temperatura no
flange de entrada não deve ser superior a 120 ºC. Utilizar
sempre o resfriamento com água durante as operações de
aquecimento.
Utilizar sempre o resfriamento com água durante as operações
de aquecimento.
N°
TORQUE
4
22 Nm
8
11 Nm
4
22 Nm
8
22 Nm
2
e devem ser fixados com um
! ! ! !
Não tocar a turbobomba e os seus eventuais acessórios
durante as operações de aquecimento. A elevada temperatura
pode causar lesões às pessoas.
Para a saída de ar da bomba utilizar ar ou gás inerte sem
poeiras ou partículas. A pressão de entrada através da porta
específica deve ser inferior a 2 bar (além da pressão
atmosférica).
Evitar colisões, oscilações ou deslocamentos bruscos da
turbobomba quando está a funcionar. Os rolamentos poderiam
sofrer danos.
Para bombear gases agressivos, estas bombas estão
equipadas com uma porta específica através da qual é
necessário fornecer à bomba um fluxo de gás inerte (Azoto ou
Argon) para proteger os rolamentos (ver o apêndice "Technical
Information").
! ! ! !
Quando a bomba é utilizada para bombear gases tóxicos,
inflamáveis
ou
radioactivos,
adequados típicos para cada gás.
Não usar a bomba na presença de gases explosivos.
MANUTENÇÃO
As bombas da série Turbo-V300HT não requerem qualquer
manutenção. Qualquer operação deve ser efectuada por
pessoal autorizado.
! ! ! !
Antes de efectuar qualquer operação na turbobomba desligar o
conector de alimentação, introduzir ar na bomba abrindo a
válvula específica, aguardar até a completa paragem do rotor e
até que a temperatura superficial da bomba seja inferior a 50 ºC.
Em caso de defeito é possível usufruir do serviço de reparação
Varian ou do "Varian advanced exchange service", que permite
obter uma bomba regenerada que substitua a bomba com
defeito.
Antes de enviar ao construtor uma bomba para reparações ou
advanced exchange service, é indispensável preencher e
enviar ao escritório local de vendas a ficha "Segurança e
Saúde" anexa ao presente manual de instruções. A cópia da
mesma deve ser colocada na embalagem da bomba antes da
expedição.
Caso uma bomba deva ser destruída, proceder à sua
eliminação respeitando as normas nacionais específicas.
10
INSTRUÇÕES PARA O USO
PERIGO!
! ! ! !
ATENÇÃO!
! ! ! !
ATENÇÃO!
! ! ! !
ATENÇÃO!
PERIGO!
seguir
os
procedimentos
PERIGO!
OBS.
87-900-875-01(C)
