Montageanleitung

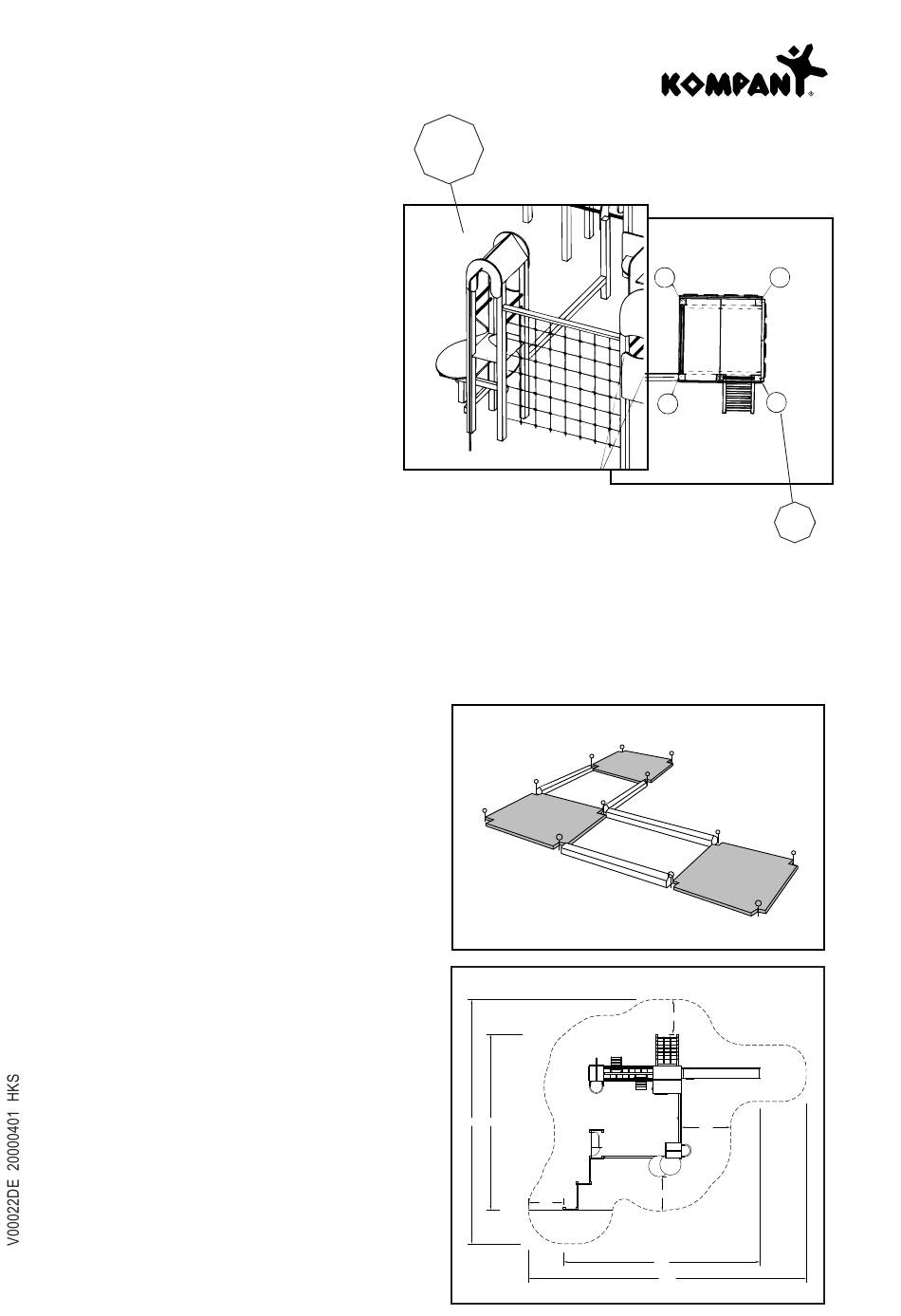

Auf den Übersichtszeichnungen ist angegeben,
wie die Anlage aufbebaut ist.
Die Anlage besteht aus Elementen, M-
Nummern. Ferner tragen die einzelnen Türme
die Bezeichnungen A, B usw. Aus der Packliste
geht hervor, welche Pakete für welche Türme
benötigt werden. Sämtliche Pfosten sind
vorgebohrt und mit A1, A2, ... B1, B2 usw.
Gekennzeichnet (siehe Planzeichung).
4
Wie fängt man an?
Fußböden und eventuelle Balken gemäß
Planzeichung auf dem Boden auslegen.
Kontrollieren, daß der Platz ausreicht für Treppe,
Leiter Rutsche u.a.m., bevor Löcher gegraben
werden. Ferner kontrollieren, daß sämtliche
erforderliche Sicherheitsabstände um die Anlage
eingehalten wurden.
Die Sicherheitsabstände sind gemäß EN 1176
angegeben. Bitte beachten Sie, daß es in einigen
Ländern normen gibt, die größere Sicheheitsabstände
vorschreiben.
Pfostenlöcher an den Ecken der Fußbodenplatten
markieren und evtl. Eine Schnur ziehen, bevor die
Teile entfernt werden.
2/4
M853-01
E-F
B-D
M864-01
M853-01
D
M861-01
B
M812-01
M818-01
M813
M842-01
A-B
M834-01
1064
766
150
TRIACTION
A1
A2
A4
A3
A4
150
217
150
858
1209
