KOMPAN TRIACTION Montageanleitung Seite 19

5

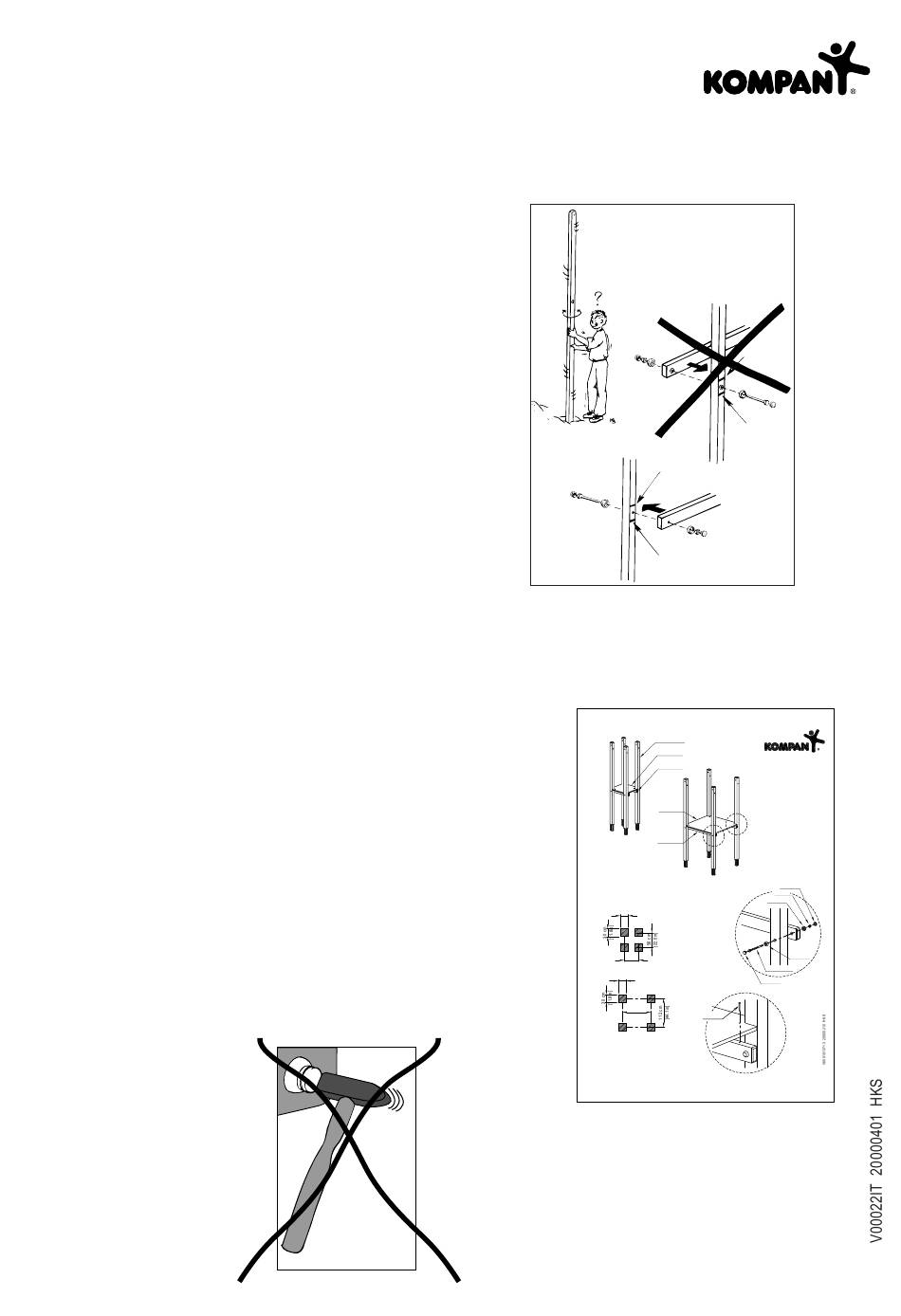

Interramento dei pali
Scavare le buche (di profondità abbondante). Trovare i
pali giusti, montare gli ancoraggi in acciaio e ricordare di
girare il pali per il verso giusto rispetto ai fori.
Assemblare le diverse sezioni delle torri unendole con i
travetti di supporto della pavimentazione e quindi inserire
le sezioni nelle buche.
Montare le lastre di pavimentazione e le traverse e
controllare con piombo e squadra tutta la struttura.
I componenti contrassegnati da M + numero devono
essere montati nello stesso ordine in cui sono inseriti
nella cartella con le istruzioni.
6
Sequenza di montaggio raccomandata
Montare i singoli componenti contrassegnati da M + numero;
per ognuno di essi ci sono istruzioni di montaggio particolari
con l'indicazione di viti, bulloni e piastrine da utilizzare.
IMPORTANTE! NON APPLICARE I CAPPUCCI DO-NUT
PRIMA DI AVER COMPLETATO IL MONTAGGIO DI TUTTA
LA STRUTTURA.
TRIACTION
T850001-0001
B850200-09
M850101-3713
B850200-09
M850102-3713
M850103-3713
M850201-3713
B850100-09 M850202-3713
B
M850203-3713
B850100-09
A
A100-15
400010
A x 4
A100-37
30 cm
[11.8in]
56 cm
[22.0in]
M10x155 MB
30 cm
A100-15
[11.8in]
B x 4
112 cm
[44.1in]
M5,5x50
A100-37
1/1
3/4
