Procédure De Montage - KOMPAN TRIACTION Montageanleitung

5
Travail du sol
Maintenant nous vous recommandons de creuser les trous,
qui doivent être assez profonds, et ensuite de trouver les
poteaux corrects, installer les ancrages en acier et tourner les
poteaux dans la direction correcte par rapport aux avant-trous.
Nous vous proposons d'assembler les sections avec des
poutres des soutien, et ensuite de dresser les sections dans
les trous.
Enfin les plaques du plancher et les barres transversales
doivent être montées, et toute la construction est alors mise
au niveau.
Ensuite nous vous recommandons de monter les éléments
de section, c'est-à-dire les numéros M.
6

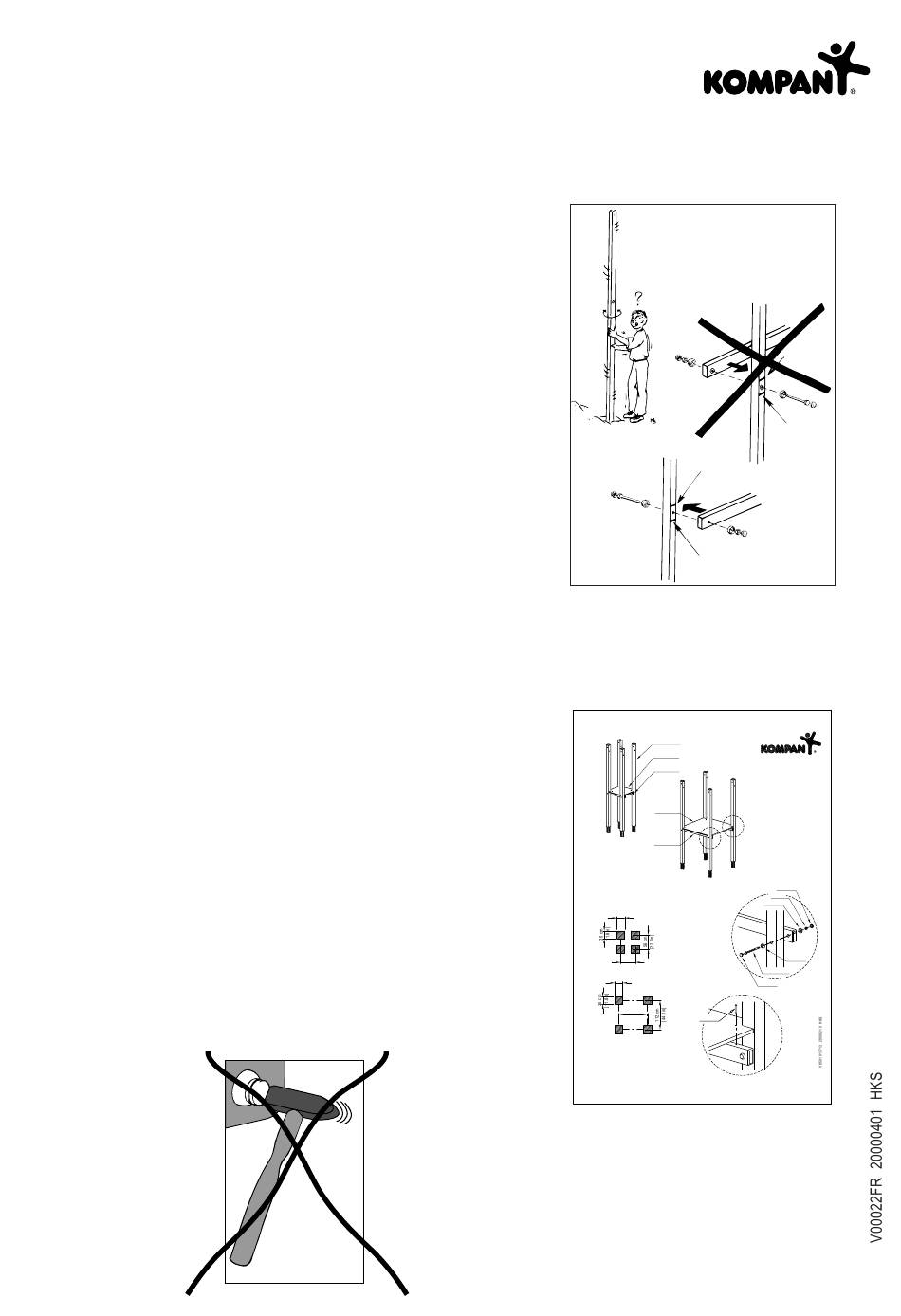

Procédure de montage
Installer les numéros M. Pour chaque numéro M il y a une
notice de montage indiquant les boulons, les vis et les
garnitures y appartenants.
Important ! Ne mettez les capsules DO-NUT qu'une fois
la combinaison entièrement montée et lorsque tous les
boulons auront été solidement vissés.
TRIACTION
T850001-0001
B850200-09
M850101-3713
B850200-09
M850102-3713
M850103-3713
M850201-3713
B850100-09 M850202-3713
B
M850203-3713
B850100-09
A
A100-15
400010
A x 4
A100-37
30 cm
[11.8in]
56 cm
[22.0in]
M10x155 MB
30 cm
A100-15
[11.8in]
B x 4
112 cm
[44.1in] M5,5x50
A100-37
1/1
3/4
