5. MONTAGEHINWEISE
Entnehmen Sie alle Teile vorsichtig aus der Verpackung und legen Sie diese auf eine flache
Oberfläche. Benutzen Sie dabei eine schützende Bodenunterlage. Der Zusammenbau der
Einzelteile sollte von
2
Überprüfen Sie vor dem Zusammenbau anhand der Teileliste die Vollständigkeit der
gelieferten Einzelteile.

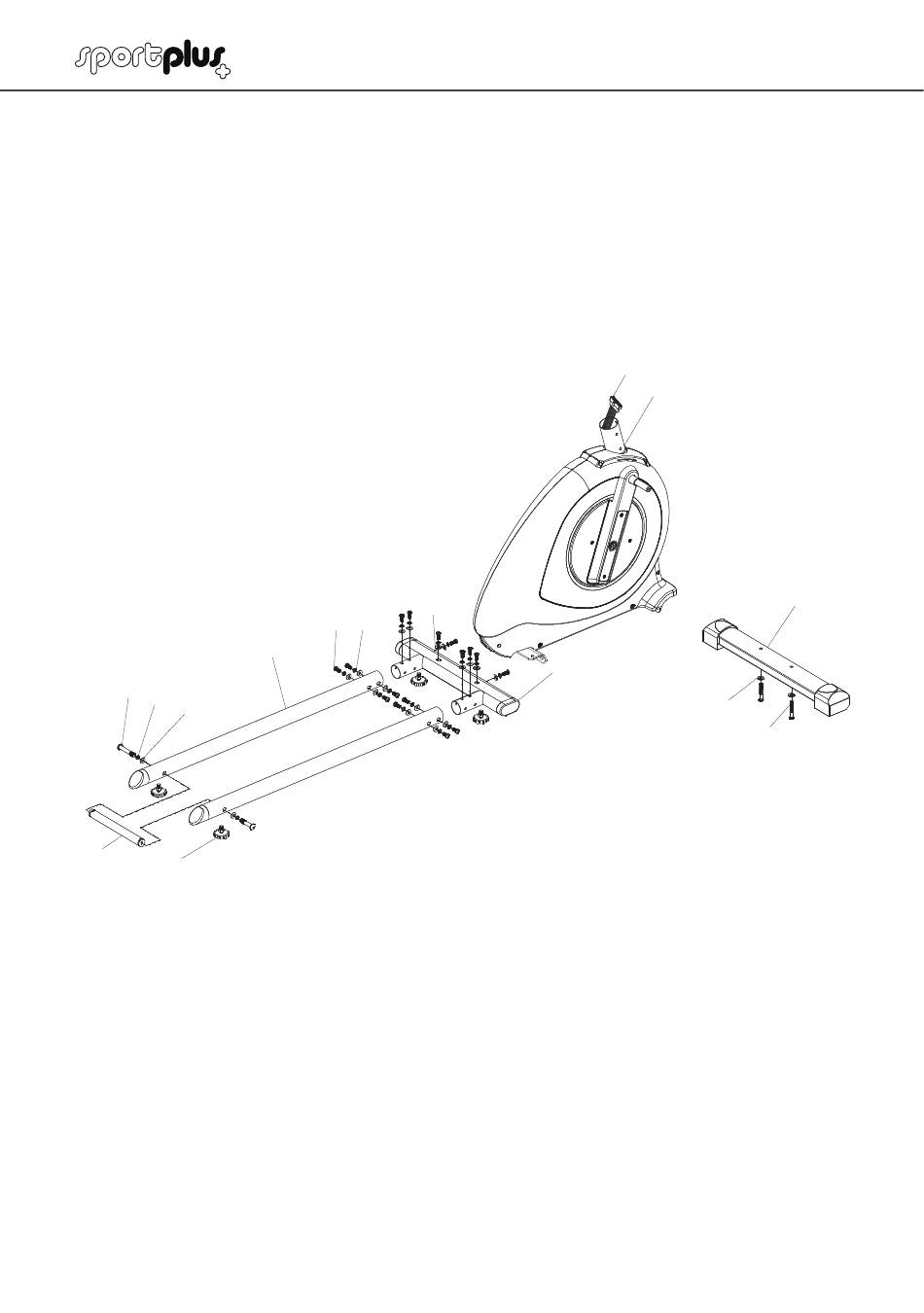

SCHRITT 1:
93 20
16
96
94
1.
Befestigen Sie die unteren Rohre (104) am hinteren Stabilisator (74). Sichern Sie mit
Innensechskantschrauben (17), Federscheiben (20) und Unterleg scheiben (34).
2.
Verbinden Sie die unteren Rohre (104) durch ein Querrohr (96). Sichern Sie mit
Innensechskantschrauben (93), Federscheiben (20) und gebogenen Unterlegscheiben (16).
3.
Befestigen Sie den hinteren Stabilisator (74) am Hauptrahmen (47). Sichern Sie mit
Innensechskantschrauben (17), Federscheiben (20) und gebogenen Unterlegscheiben (16).
4.
Befestigen Sie den vorderen Stabilisator (35) am Hauptrahmen (47). Sichern Sie mit
Innensechskantschrauben (33), und Unterlegscheiben (34).
Personen durchgeführt werden!
34
20
17
104
48
74
10
47
35
34
33
12
Sätzen
2
Sätzen
4
Sätzen
2
Sätzen
