Dimplex ACH 31 E Montageanleitung Seite 3

5. Elektrischer Anschluss
5.1 Hinweise, Schaltbild
- Der Anschluss an das Elektronetz hat in Übereinstimmung mit den gültigen nationalen Vorschriften zu erfolgen.
- In Räumen mit Badewanne oder Dusche muss das Gerät gemäß den Vorschriften nach VDE 0100, Teil 701 installiert
werden.
- Vor den Stromkreis ist ein Fehlerstromschutzschalter mit Auslösestrom I
- Dem Gerät muss eine allpolige Trennvorrichtung mit mindestens 3 mm Kontaktabstand vorgeschaltet werden. Diese
Forderung wird zum Beispiel durch Sicherungsautomaten erfüllt.
Vor der elektrischen Inbetriebnahme ist der Warmwasserspeicher unbedingt mit Wasser zu füllen.
-
Achtung! Vor jedem Eingriff den Warmwasserspeicher spannungsfrei schalten!
Bei Anschluss über eine Wandanschlussdose erfolgt dieser mit einer flexiblen Anschlussleitung z.B. H05VV-F 3 x 1,5 mm²
mit Schutzleiter.

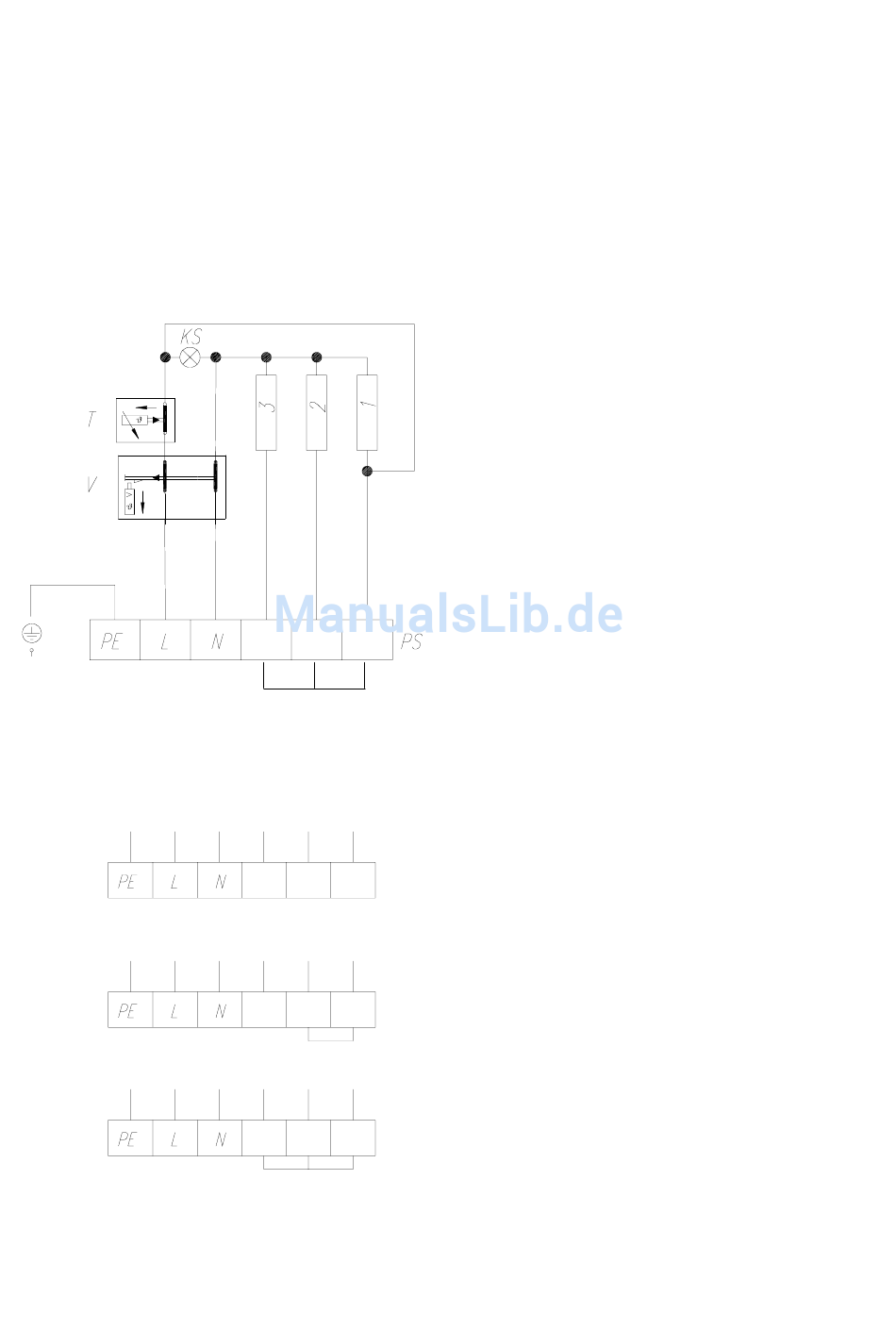

Schaltbild Warmwasserspeicher
5.2 Bemessungsleistung wählen
In Abhängigkeit von der Belegung der Anschlussklemmen können unterschiedliche Bemessungsleistungen realisiert wer-
den.
C B A
A
C B
A
C B
A
C B
= 30mA zu schalten.
N
Schaltbild-Legende
1, 2, 3 - Heizelemente
C, B,A - Klemmen für Bemessungsleistung
KS - Kontrolllampe
L - Phase
N - Nullleiter
PE - Schutzleiter
PS - Anschlussklemme
T - Thermostat
V - Überhitzungsschutz
Bemessungsleistung 1,0 kW, 230V~ (ACH 51 E- ACH 151 E)
Bemessungsleistung 0,7 kW, 230V~ (ACH 31 E)
Brücken entfernen!
Bemessungsleistung 2,0 kW, 230V~ (ACH 51 E- ACH 151 E)
Bemessungsleistung 1,4 kW, 230V~ (ACH 31 E)
Brücke einlegen zwischen den Klemmen B und A.
Bemessungsleistung 3,0 kW, 230V~ (ACH 51 E- ACH 151 E)
Bemessungsleistung 2,1 kW, 230V~ (ACH 31 E)
Brücken einlegen zwischen den Klemmen C, B und A.
